Антенно-согласующее устройство Базис КП101-12
Наличие выходного фильтра гармоник, Высокая устойчивость
к рассогласованию по выходу
КП 101-12 - компенсатор потерь или усилитель мощности
радиосигнала в Си-Би диапазоне. Он предназначен для увеличения расстояния
приёма и передачи сигнала радиостанцией, поэтому следует внимательно
ознакомиться с параметрами устройства, чтобы убедиться в совместимости
с Вашей моделью рации. Максимально подаваемая мощность до 10 Ватт, максимальная
выходная - до 100 Ватт. Потребление тока не более 15А.
Компенсаторы потерь КП101-12 являются дальнейшим развитием
снятого с производства компенсатора КП100-12.
В схемотехнику изделия внесены изменения, улучшающие эксплуатационные
свойства данного типа оборудования. Компенсаторы Базис КП101-12 отличает
высокая надежность при работе на рассогласованную нагрузку, низкий уровень
побочных излучений и высокий КПД. Предназначен для компенсации потерь
сигнала СВ радиостанции.
Антенно-согласующее устройство (компенсаторы потерь)
Базис КП 101-12 являются дальнейшим развитием снятого с производства
компенсатора КП100-12. В схемотехнику изделия внесены изменения, улучшающие
эксплуатационные свойства данного типа оборудования. Усилитель КП 101-12
отличает высокая надежность при работе на рассогласованную нагрузку,
низкий уровень побочных излучений и высокий КПД.

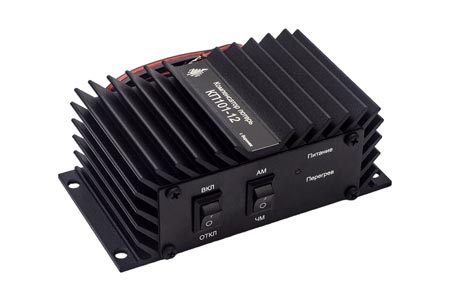

Воронежский усилитель (компенсатор потерь) КП101-12
для работы в диапазоне Си-Би. Максимально подаваемая мощность до 10
Ватт, максимальная выходная - до 100 Ватт.
Потребление тока не более 15А. Усилитель Базис КП101-12 - предназначен
для согласования анетнно-фидерного тракта с выходным каскадом передатчика
и усиления передаваемого радиосигнала в радиолюбительских диапазонах
частот.
Функциональные особенности усилителя Базис КП 101-12
- Защита от перегрева
- Наличие выходного фильтра гармоник
- Высокая устойчивость к рассогласованию по выходу
- Низкая стоимость
- Ремонтопригодность
Технические характеристики компенсатора потерь КП
101-12
|
Модель
|
КП101-12
|
| Диапазон рабочих частот, МГц |
25 – 30 |
| Диапазон питающих напряжений, В |
10,8 – 14,4 |
| Затухание, вносимое в канал приема, Дб, не более |
0.3 |
| КСВ входа, не более |
2 |
| Потребляемый от источника ток, А, не более |
15 |
| Допустимые значения входной мощности сигнала, Вт |
4-10 |
| КПД, %, не менее |
55 |
| Температура срабатывания тепловой защиты, °C |
75 ± 5 |
| Температура востановления тепловой защиты, °C |
50 ± 5 |
| Диапазон рабочих температур окружающей среды, °C |
от –25 до +55 |
| Габаритные размеры корпуса, мм, не более |
151 × 105 × 55 |
| Масса, кг, не более |
0,65 |
Комплект поставки антенно-согласующего устройства
Базис КП101-12
- Усилитель Базис КП 101-12
- Инструкция пользователя
- Упаковка
|
