Компактные источники Базис постоянного тока
|

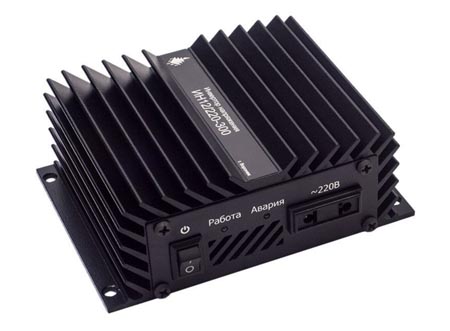

Преобразователь инвертор напряжения Базис ИН12/220-300
Защита от короткого замыкания на выходе, Защита от
критического падения напряжения на входе, Защита от превышения входного
тока - предохранитель
Инвертор ИН12/220-300 предназначен для получения стабилизированного
переменного квазисинусоидального напряжения 220В с частотой 50 Гц при
питании от постоянного напряжения бортсети транспортных средств или
аккумуляторов с номинальным напряжением 12В. Форма сигнала - модифицированный
синус. Не предназначен для питания
асинхронных электродвигателей и устройств с трансформаторными источниками
питания.
Инвертор БАЗИС ИН12 220-300 предназначен для получения
стабилизированного напряжения 220В при питании от постоянного напряжения
бортсети транспортных средств или аккумуляторов с номинальным напряжением
12В. Номинальная мощность - 300 Ватт. Максимальная мощность - 400 В.
Для долгой и надежной работы инвертор Bazis ИН12/220-300
имеет встроенные защиты от перегрузки и короткого замыкания на выходе
и перегрева при работе. С целью обеспечения пожарной безопасности на
входе устройства применен плавкий предохранитель.
Тепловой режим обеспечивается встроенным вентилятором, включающимся
по необходимости. Для обеспечения сохранности аккумулятора предусмотрено
автоматическое отключение инвертора при падении напряжения на входе
до 10,5В и инже с подачей звукового сигнала о необходимости отключения
от бортсети. Включение прибора осуществляется выключателем на передней
панели, при условии подачи через клеммную колодку на задней панели постоянного
напряжения 12В.
Bazis ИН12 220-300 используется в салоне или кабине
автомобиля для подключения к аккумулятору, преобразуя до указанных величин
ток с постоянным напряжением 12 В. Преобразователь инвертор напряжения
ИН12 220-300 предназначен для получения стабилизированного переменного
квазисинусоидального напряжения 220В с частотой 50 Гц при питании от
постоянного напряжения бортсети транспортных средств или аккумуляторов
с номинальным напряжением 12В. Форма сигнала - модифицированный синус.
Инверторы напряжения БАЗИС ИН12/220-300 предназначены
для питания аппаратуры переменным напряжением 220В от сетей и аккумуляторов
с постоянным напряжением 12В и 24В, в том числе и от бортсети транспортных
средств. Инверторы выдерживают высокие пусковые токи.
Возможно использование для подключения электроинструмента, имеющего
щеточные электродвигатели с потребляемой мощностью, не превышающей максимальной
выходной мощности преобразователя.
ВНИМАНИЕ! Осторожно - высокое напряжение. Соблюдайте
правила безопасности при работе с электроустановками. На контактах выходной
розетки опасное для жизни напряжение 220В. Перед использованием прибора
внимательно изучите руководство по эксплуатации. При работе инвертора
Базис ИН12 220-300 на максимальной выходной мощности потребляемый ток
превышает 25А. Для подключения инвертора применяйте провода соответствующего
сечения. Воспользуйтесь проводами из комплекта поставки.
Основные области применения Базис ИН12/220-300 - питание
бытовых приборов на автомобильном транспорте, использование в качестве
аварийного источника питания в быту.
Функциональные возможности инвертора ИН12/220-300
- Защита от короткого замыкания на выходе
- Защита от перегрева
- Защита от критического падения напряжения на входе
- Защита от превышения входного тока - предохранитель
- Выходное высокое напряжение гальванически развязано
с источником питания 12В
Технические характеристики конвертора БАЗИС ИН12 220-300
|
Модель
|
Bazis ИН12/220-300
|
| Диапазон входного напряжения, В |
10,5 - 15 |
| Максимальный входной ток, А |
30 |
| Ток холостого хода, А |
0.2 |
| Выходное напряжение, В |
220 ± 5% |
| КПД, %, не менее |
90 |
| Частота выходного напряжения, Гц |
50 ± 5% |
| Долговременная выходная мощность, Вт |
300 |
| Кратковременная пусковая мощность, Вт |
1000* |
| Форма выходного напряжения |
мод. синусоида |
| Температура срабатывания тепловой защиты, °C |
75 ± 5 |
| Температура восстановления тепловой защиты, °C |
65 ± 5 |
| Диапазон рабочих температур окружающей среды, °C |
от 0 до +40 |
| Габаритные размеры корпуса, мм, не более |
151 × 135 × 55 |
| Масса, кг, не более |
0,8 |
Комплект поставки преобразователя Bazis ИН12 220-300
- Преобразователь напряжения ИН12 220-300
- Инструкция пользователя
- Упаковка
|
