Импульсные конвертеры питания Базис
|

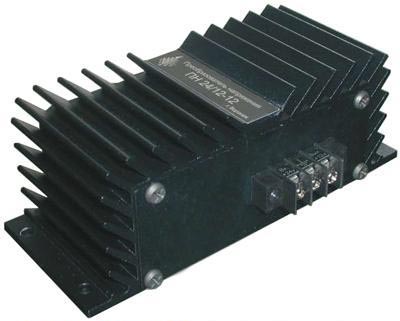

Базис ПН 24/12-12 преобразователь
постоянного напряжения
электропитание устройств пользователя с суммарной
потребляемой мощностью до 150 Вт
Автомобильный источник стабилизированного напряжения
Базис ПН24/12-12 предназначен для питания усилителя мощности радиочастотного
диапазона и другой аппаратуры, рассчитанной на номинальное входное напряжение
12 В, от бортовой сети автомобиля с номинальным напряжением 24 Вольта.
Малогабаритный блок питания Bazis ПН 24/12-12 обеспечивает электропитание
устройств пользователя с суммарной потребляемой мощностью до 150 Вт.
Инвертор импульсный Базис ПН 24/12 В 12 А преобразует входящее постоянное
напряжение электрической сети автотранспорта от 20 до 32 Вольт, в постоянный
ток напряжением 13.5 В. DC/DC преобразователь напряжения ПН 24/12-12
способен при кратковременном режиме работы выдерживать максимальный
ток нагрузки 14 Ампер. Понижающие конвертеры Базис серии ПН 24/12-12
используются для подключения радиостанций и других приборов и устройств,
требующих для своей работы напряжение питания 12 Вольт, к бортовому
питанию грузового автомобиля (24 Вольта), катера и других транспортных
средств, в которых используется другое напряжение питания. Легкий адаптер
постоянного тока Bazis ПН 24/12-12 обеспечивает защиту оконечных устройств
от перенапряжения.
Компактный преобразователь Базис ПН 24/12-12 - это самый
недорогой и малогабаритный преобразователь в линейке конверторов "ПН
24/12". При проектировании этого инвертора постоянного тока большое
внимание уделялось высокой стабильности и отсутствию пульсаций выходного
напряжения, электромагнитной совместимости с различными средствами связи,
надежности и долговечности. Импульсный понижающий инвертор стабилизированного
тока Базис ПН24/12-12 рассчитан на эксплуатацию в салоне (кабине) автомобиля
с температурой окружающей среды от – 25 °C до 55 °C и относительной
влажностью воздуха не более 93% при температуре 25 °C.
Малогабаритные источники стабилизированного питания ПН24/12-12 с успехом
работают в электросетях тракторов, автомобилей, спецтехники и других
системах электропитания дополнительного оборудования автотранспорта
в условиях вибраций, постоянного изменения температур и влажности. DC/DC
автомобильные преобразователи Базис серии ПН 24/12-12 выполненные на
современной элементной базе и схемотехнике будут актуальны в использовании
как у профессиональных работников автотранспорта, так и у простых автомобилистов.
Функциональные возможности источника напряжения Bazis
ПН 24/12-12
- Защита от перегрузки по току на выходе
- Защита от короткого замыкания на выходе
- Защита от аварийного повышения напряжения на выходе
- Защита от перегрева
Технические свойства источника напряжения ПН 24/12
Вольт 12 Ампер
|
Модель
|
Базис ПН 24/12 В 12 А
|
| Максимальный ток нагрузки, А |
12,0 |
| Максимальный выходной ток (ток срабатывания защиты от перегрузки)
А, не более |
14 |
| Выходное напряжение, В |
13,5 ± 0,1 |
| Входное напряжение, В |
20 – 32 |
| Максимальный входной ток, А, не более |
10 |
| КПД, %, не менее |
90 |
| Размах пульсаций: |
|
| Эффективное значение, мВ, не более |
10 |
| Амплитудное значение, мВ, не более |
100 |
| Температура срабатывания тепловой защиты, °C |
75 ± 5 |
| Температура восстановления тепловой защиты, °C |
50 ± 5 |
| Диапазон рабочих температур окружающей среды, °C |
от –25 до +55 |
| Габаритные размеры корпуса, мм, не более |
151 × 80 × 55 |
| Масса, кг, не более |
0,44 |
Комплект поставки компактного конвертера ПН 24/12
Вольт 12 Ампер
- Адаптер импульсный ПН 24 12-12
- Руководство по эксплуатации
- Упаковка
|
