Преобразователи стабилизированного напряжения Базис
|

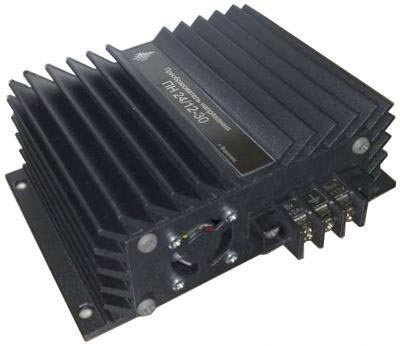

Базис ПН 24/12-30 умощненный преобразователь DC/DC
высокий КПД, хорошее качество выходного напряжения,
высокая удельная мощность
Мощный конвертер постоянного тока Базис ПН24/12-30 предназначен
для питания усилителя мощности радиочастотного диапазона и другой аппаратуры,
рассчитанной на номинальное входное напряжение 12 В, от бортовой сети
автомобиля с номинальным напряжением 24 Вольта. Автомобильный импульсный
преобразователь ПН 24 12-30 - самый мощный преобразователь в линейке
конвертеров напряжения. Максимальная выходная долговременная мощность
более 400 Вт. Высокие потребительские качества преобразователя обеспечиваются
с помощью адаптивного принудительного охлаждения. Источник стабилизированного
тока ПН 24/12 Вольт 30 Ампер преобразует входящее постоянное напряжение
электрической сети автотранспорта от 20 до 32 Вольт, в постоянный ток
напряжением 13.5 В. DC/DC адаптер напряжения ПН 24/12-30 способен при
кратковременном режиме работы выдерживать максимальный ток нагрузки
34 Ампера. Малогабаритные конверторы Базис серии ПН 24/12 используются
для подключения раций и других приборов и устройств, требующих для своей
работы напряжение питания 12 Вольт, к бортовому питанию грузового автомобиля
(24 Вольта), катера и других транспортных средств, в которых используется
другое напряжение питания. Компактный понижающий преобразователь Базис
ПН 24/12 В 30 А обеспечивает защиту оконечных устройств от перенапряжения.
Адаптер стабилизированного напряжения Bazis ПН 24/12-30
- это компактный преобразователь высокой мощности в серии "ПН 24/12".
При проектировании этого малогабаритного импульсного конвертера большое
внимание уделялось высокой стабильности и отсутствию пульсаций выходного
напряжения, электромагнитной совместимости с различными средствами связи,
надежности и долговечности. Высокие показатели удельной мощности в сочетании
с принудительным охлаждением и отличным КПД инвертора постоянного напряжения
Bazis ПН 24/12 Volt 30 A позволяют обеспечить потребности в электропитании
основной массы дополнительного оборудования. Усиленный понижающий адаптер
Базис 24/12-30 рассчитан на эксплуатацию в салоне (кабине) автомашины
с температурой окружающей среды от – 25 °C до 55 °C и относительной
влажностью воздуха не более 93% при температуре 25 °C.
Мощные малогабаритные источники стабилизированного тока Базис ПН 24/12-30
с успехом работают в электросетях тракторов, автомобилей, спецтехники
и других системах электропитания дополнительного оборудования автотранспорта
в условиях вибраций, постоянного изменения температур и влажности. Компактные
конвертеры Базис выполненные на современной элементной базе и схемотехнике
будут актуальны в использовании как у профессиональных работников автотранспорта,
так и у простых автомобилистов.
Функциональные особенности стабилизированного преобразователя
ПН 24/12-30
- Защита от перегрузки по току на выходе
- Защита от короткого замыкания на выходе
- Защита от аварийного повышения напряжения на выходе
- Защита от перегрева
Технические характеристики малогабаритного блока питания
ПН 24/12 Вольт 30 Ампер
|
Модель
|
Базис ПН24/12-30
|
| Максимальный ток нагрузки, А |
30,0 |
| Максимальный выходной ток (ток срабатывания защиты от перегрузки)
А, не более |
34 |
| Выходное напряжение, В |
13,5 ± 0,1 |
| Входное напряжение, В |
20 – 32 |
| Максимальный входной ток, А, не более |
20 |
| КПД, %, не менее |
90 |
| Размах пульсаций: |
|
| Эффективное значение, мВ, не более |
10 |
| Амплитудное значение, мВ, не более |
100 |
| Температура срабатывания тепловой защиты, °C |
85 ± 5 |
| Температура восстановления тепловой защиты, °C |
50 ± 5 |
| Диапазон рабочих температур окружающей среды, °C |
от –25 до +55 |
| Габаритные размеры корпуса, мм, не более |
151 × 144 × 55 |
| Масса, кг, не более |
0,75 |
Комплект поставки импульсного адаптера DC/DC Базис
24/12-30
- Мощный преобразователь питания ПН24/12-30
- Техническое описание
- Упаковка
|
