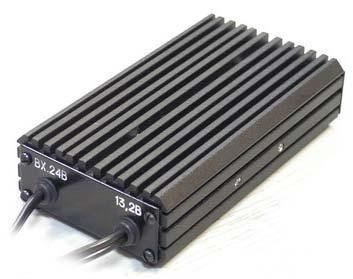

СЭППН 1600-24/12 автомобильный преобразователь
Расширенный температурный диапазон (по сравнению
с СЭППН 1500-24/12), корпус из алюминиевого профиля
Конвертер стабилизированного тока СЭП 1600-24/12 (СЭППН160-24/12)
предназначен для питания усилителя мощности радиочастотного диапазона,
радиостанций, автомагнитол и другой аппаратуры, рассчитанной на выходное
напряжение 12 Вольт, от бортовой сети автомобиля с номинальным напряжением
24 вольт.
DC/DC источник напряжения СЭП ПН 1600-24/12 (СЭППН 160-24/12)
предназначен для работы в непрерывном или повторно-кратковременном режимах
работы. Повторно-кратковременным считается режим работы, при котором
ток нагрузки достигает максимального значения не более чем на 20 мин.,
а затем падает до нуля на время, не меньшее, чем время работы при максимальном
токе. Понижающий адаптер питания
SEP 1600-24/12 (СЭП ПН 160-24/12) рассчитан на эксплуатацию в салоне
(кабине) автомобиля с температурой окружающей среды от -40 С до 55 С
и относительной влажностью воздуха не более 93% при температуре 25 С.
Многоцелевой преобразователь СЭП ПН 1600-24/12 обладает
высоким КПД и трансформирует постоянное напряжение 18 - 36 V (с заземленным
минусом) в стабилизированное напряжение 12 В (с заземленным минусом).
Функциональные свойства импульсного источника питания
СЭП ПН 1600-24/12 (СЭППН 160-24/12)
- Корпус из алюминиевого профиля
- Расширенный температурный диапазон (по сравнению
с СЭППН 1500-24/12)
- Малый уровень собственных помех
- Снижение уровня помех от работающего двигателя
- Электронная защита от перегрузки по току на выходе
- Защита питаемой аппаратуры от перенапряжения на
выходе преобразователя
- Защита от переполюсовки на входе
Технические характеристики DC/DC блока преобразователя
СЭППН 1600-24/12 (СЭППН 160-24/12)
|
Модель
|
SEP 1600-24/12 (СЭППН 160-24/12)
|
Номинальный ток нагрузки, А:
при непрерывном режиме работы
при повторно-кратковременном |
10.0
12.0 |
| Ток срабатывания защиты от перегрузки, А |
около 13.0 |
Выходное напряжение, В
|
13,2 ± 0,3 |
| Входное напряжение, В |
18-36 |
Максимальная выходная мощность, Вт
при непрерывном
режиме работы
при повторно-кратковременном |
40
65 |
| Потребляемая мощность, на холостом ходу Вт , не более |
4 |
| КПД, %, не менее |
87 |
| Размах пульсаций выходного напряжения, мВ |
не более 100 |
| Температура окружающей среды, °С |
-25... +55 |
| Габаритные размеры корпуса, мм, не более |
130х71х33 |
| Масса, кг, не более |
0.7 |
Комплект поставки сетевого конвертера напряжения СЭППН
1600-24/12
- Автомобильный адаптер постоянного тока СЭП ПН 1600-24/12
- 1 шт.
- Инструкция по эксплуатации - 1 шт.
|
