Источники постоянного напряжения СЭППН











СЭППН 1550-20-150/24 источник питания

Функционирование с половинной выходной мощностью при частичной неисправности схемы

СЭППН 1550-20-150/24 импульсный источник питания

СЭП 1550-20-150/24 понижающий источник питания с полной гальванической развязкой для питания аппаратуры на железнодорожном транспорте. Многоцелевой конвертер постоянного ток SEP 1550-20-150/24 применяются для питания радиостанций мощностью до 50 Вт на железнодорожных локомотивах. На вход адаптера напряжения можно подавать любой постоянный ток от 20 до 150 В (весь диапазон постоянного напряжения на российских железнодорожных локомотивах), на выходе при этом будет 13.5 В при токе до 12А (СЭППН1550-20-150/12) или 26.5В при токе до 6А (СЭППН1550-20-150/24). Уникальный DC/DC преобразователь ПН 1550-20-150/24 имеет систему резервирования - продолжает работу с половинной выходной мощностью в случае частичной неисправности схемы.


Импульсный сетевой инвертор СЭППН 1550-20-150/24 предназначен для питания раций, автомагнитол и другой аппаратуры, рассчитанной на номинальное входное напряжение 27 Вольт, от бортовой сети ж/д локомотива с номинальным напряжением 20-150 вольт постоянного тока (весь диапазон постоянного напряжения на российских железнодорожных локомотивах).

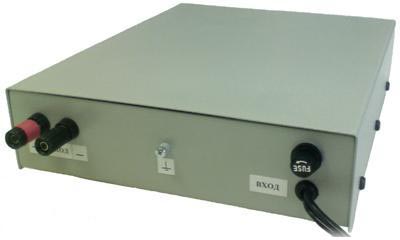

На рисунке изображен настольный вариант. Также выпускается вариант преобразователя с креплением к плоской поверхности. Надежный источник постоянного питания СЭП ПН 1550-20-150/24 рассчитан на эксплуатацию в салоне (кабине) автомобиля с температурой окружающей среды от -40 С до 55 С и относительной влажностью воздуха не более 93% при температуре 25 С.


Функциональные особенности многоцелевого адаптера стабилизированного тока СЭППН1550-20-150/24

  • Компактный импульсный конвертер SEP 1550-20-150/24 имеет вход, гальванически не связанный с выходом и с корпусом (сопротивление изоляции - 2МОм, допустимое напряжение - 1 кВ).
  • Уникальный преобразователь импульсного типа СЭП 1550-20-150/24 имеет выход, гальванически не связанный с корпусом (сопротивление изоляции - 510кОм, допустимое напряжение - 150 В).
  • Многоцелевой DC/DC конвертер тока ПН 1550-20-150/24 имеет систему резервирования - продолжает работу с половинной выходной мощностью в случае частичной неисправности схемы.
  • Импульсный железнодорожный преобразователь питания СЭП ПН 1550-20-150/24 имеет защиту от случайного изменения полярности напряжения на входе.
  • Сетевой источник стабилизированного напряжения СЭППН1550-20-150/24 имеет защиту от короткого замыкания и перенапряжения на выходе. В случае выхода преобразователя из строя обеспечивается защита питаемой аппаратуры от перенапряжения.

Технические характеристики локомотивного преобразователя SEP 1550-20-150/24


Модель
СЭП 1550-20-150/24
Входное напряжение, В 20-150
Максимальный ток нагрузки, А: 6,0
Выходное напряжение, В
-при выходном токе 0А
-при выходном токе 3А

27.0 +-0.1
26,5 +-0,1
Максимальное выходное напряжение (напряжение срабатывания защиты), В, не более 35
Максимальная выходная мощность, Вт 160
Потребляемая мощность на холостом ходу, В-А, не более 8
Максимальная потребляемая мощность, Вт, не более 200
Размах пульсаций выходного напряжения, мВ (при токе нагрузки ЗА): на частоте 70кГц 60
Диапазон рабочих температур окружающей среды, °С -25..+55
Габаритные размеры корпуса, мм, не более 198х62х245
Вес, кг 1,80
Предохранитель 3 А
Вход провод ШВП2-2х1.0 длиной не менее 2 м
Выход разъем с ножевыми клеммами

Комплектация многоцелевого импульсного инвертора СЭППН 1550-20-150/24

  • Понижающий конвертер DC/DC СЭППН1550-20-150/24 - 1 шт.
  • Техническая документация - 1 шт.
