АН 160-8 антенна диапазона 147-174 МГц

антенна для усиления радиосигнала в диапазоне частот от 147 до 174 МГц

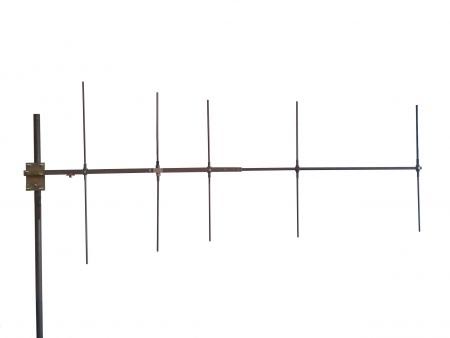

Антенна направленная, пятиэлементная (широкополосная) AN 160 8 предназначена для работы на стационарных объектах, в составе радиостанций для усиления радиосигнала в диапазоне частот от 147 до 174 МГц. Антенна АН160-8 предназначена для установки на мачту.

Антенна AN 160-8 применяется для усиления сигнала в местах плохой, неуверенной связи радиостанций, работающих в диапазоне частот 147 – 174 МГц. Устанавливается стационарно снаружи зданий и сооружений на мачту. Антенна стационарная АН 160 8 применяется для функционирования на стационарных объектах в профессиональных системах радиосвязи. Антенна имеет хорошее согласование во всем диапазоне частот от 147 до 174 МГц.

Широкополосная антенна АН 160-8 устанавливается на вертикальную мачту и служит для работы в составе радиостанций для усиления радиосигнала диапазоне частот от 147 до 174 МГц.

Монтаж антенны AN160 8

Для монтажа антенны необходимо:

- Выбрать место для установки антенны, которое в радиусе не менее 1,5 м должно быть свободным от экранирующих металлических надстроек и других антенн, искажающих диаграмму направленности.

- Подготовить мачту для установки на ней антенны.

- Вскрыть упаковку и вынуть из нее составные части антенны.

- Собрать антенну.

- Закрепить антенну на подготовленной мачте при помощи крепежных элементов и слесарного инструмента.

- Подключить к антенне и к радиостанции высокочастотный кабель снижения.

Функциональные особенности антенны AN 160-8

Температура окружающей среды от -50° до +55°
воздействие атмосферных осадков (иней, роса, дождь)
Воздействие пыли
Воздействие вибрации до 100 Гц
воздействия ударов многократного действия с ускорением 25 g
Диаграмма направленности антенны в горизонтальной плоскости - 75, в вертикальной плоскости -40
Размеры антенны: 80х900х1010 мм.
Масса антенны: 2 кг.
Ветровая нагрузка: до 160 км/ч
Максимальная мощность, Вт: 100
Входное сопротивление, Ом: 50
Коэффициент усиления не менее 8 дБ
Поляризация: вертикальная

Технические характеристики антенны AN 160 8

Модель	АН160-8
Тип антенны	приемопередающая, направленная
Рабочий диапазон частот, МГц	147-174
Коэффициент усиления антенны, dBi	10,0
КСВ в рабочем диапазоне частот	не более 2.0
Входное сопротивление, Ом	50
Поляризация	линейная (горизонтальная или вертикальная в зависимости от положения установки)
Ширина диаграммы направленности
в горизонтальной плоскости (Н), Град.	40
в вертикальной плоскости (Е), Град.	65
Входной разъем	UHF 259(PL) или N female
Максимальная подводимая к антенне мощность,Вт.	100
Рабочая температура, °С	от -50 до +60
Материал антенны	алюминий АД-31
Грозозащита	Конструктивно короткозамкнутая
Допустимая ветровая нагрузка, м/с	25
Размеры антенны, мм	220098090
Масса, кг	5,8

Комплект поставки антенны АН 160 8
