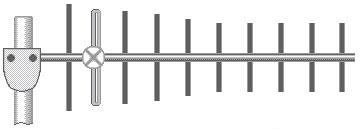

Полярис 860-15 направленная антенна
Направленные антенны Полярис 860 15 предназначены для
работы в составе систем сотовой связи стандартов AMPS/DAMPS, CDMA в
качестве абонентских приемопередающих антенн для гарантирования высокого
качества работы сотовых телефонов внутри зданий, в офисах, подвалах,
ангарах или других местах с неблагоприятными условиями приема сигнала
сотовой станции. Антенны Polaris
860 15 снабжены монтажным комплектом для фиксации на мачту или стену
здания. На антеннах устанавливается разъем N-типа. В другом варианте
исполнения антенны снабжены 10 метровым кабелем с низкими потерями с
разъемом SMA-типа. Возможна установка других разъемов и кабеля другой
длины.
Антенна Полярис 860-15 подключается к любому типу сотового
телефона (через переходники) и может быть установлена на крыше здания
или за окном. Необходимо как можно точнее сориентировать направленную
антенну в сторону ретранслятора оператора сотовой связи.
Кабель прокладывается и закрепляется. К телефону подключается при помощи
специального переходника. Антенна Polaris 860-15 должна быть установлена
вдали от или выше металлических конструкций, расположенных на крыше
(минимальное расстояние 3 метра). Чем выше установлена Ваша антенна,
тем больше ее эффективность. Если от антенны в направлении ретранслятора
оператора мобильной радиосвязи окажется препятствие (надстройка на крыше
и др.), то эффективность работы будет снижена.
Устанавливается антенна Полярис 860 15 строго в вертикальной
плоскости. Необходимо как можно точнее сориентировать антенну в сторону
абонента (базовой станции оператора сотовой радиосвязи).
Крайне не рекомендуется устанавливать антенну на телевизионной антенне
коллективного приема, а также вблизи нее: такая установка приводит к
взаимным помехам.
В диапазоне частот 800-900 МГц потери в кабеле очень
существенны, поэтому не рекомендуется применять кабель свыше 20 м. Радиочастотный
кабель требует аккуратного обращения, его нельзя перегибать и оставлять
незакреплённым на большой длине.
Разъем антенны и кабель не являются несущими элементами, они должны
быть механически разгружены. Антенна Polaris 860 15 выполнена с применением
устойчивых к внешним воздействиям материалов, имеет прочную цельнометаллическую
конструкцию и в каком-либо техническом обслуживании не нуждается.
Технические характеристики антенны Полярис 860-15
Модель
|
Polaris 860-15
|
Диапазон частот, МГц |
850-915 |
Усиление не менее, dB |
16 |
КСВ, не более |
1.4 |
Поляризация |
вертикальная |
Сектор излучения в H-плоскости (-3 dB) |
26° |
Сектор излучения в E-плоскости (-3 dB) |
30° |
Входное сопротивление, Ом |
50 |
Грозозащита |
Конструктивно, короткозамкнутая |
Габариты (ДхШхВ), мм |
1000x170x70 |
Вес антенны, кг
Вес антенны с упаковкой, кг |
1,30
1,50 |
Допустимая скорость ветра, м/с |
25 |
Материал излучателя |
Алюминий АД - 31 |
Крепеж |
На мачту диаметром 20-50 мм |
Тип разъема |
FME розетка |
Комплект поставки антенны Полярис 860 15
- Антенна Polaris 860 15 с кабелем RG-8X – 10 м.
и высокочастотным разъёмом FME в составе антенны
- Паспорт
- Упаковка - картонная коробка - размером 1000 х
180 х 80мм
|
