GSM репитеры PicoCell усилители сотового сигнала PicoCell 900/2000 двухдиапазонные ретрансляторы

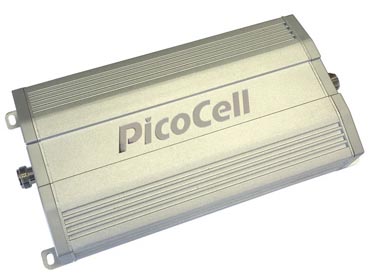

Ретранслятор GSM UMTS PicoCell E900/2000 SXB+

Уменьшает облучение абонентов за счет снижения уровня мощности излучения телефонов, увеличивает уровень сигнала и скорость 3G интернета

Ретранслятор PICOCELL E900/2000 SXB+ предназначен для усиления радиосигналов сетей подвижной радиотелефонной связи стандартов GSM,UMTS и устанавливается внутри жилых, офисных и других помещениях, изолированных от прямого воздействия окружающей среды. Применение ретранслятора Picocell E900/2000 SXB+ исключает наличие «мертвых» зон внутри помещений площадью до 300 м², где уровень сигнала недостаточен для уверенной работы абонентских телефонов.

Репитер Пикоселл E900/2000 SXB+ является комплектующим изделием для построения ретрансляционных систем сотовой связи. Пикоселл E900/2000SXB+ предназначен для усиления радиосигналов сетей подвижной радиотелефонной связи стандартов GSM,UMTS и устанавливается внутри жилых, офисных и других помещениях, изолированных от прямого воздействия окружающей среды. Усилитель Picocell E900/2000SXB+ может использоваться в офисах, магазинах, ресторанах, подвалах малых размеров. Устанавливается в отапливаемом помещении.

Рекомендуемый режим работы ретранслятора PICOCELL E900/2000SXB+

При перегрузке репитера PicoCell E900/2000SXB+ (сигнал от базовой станции слишком велик) светодиодный индикатор ALARM меняет зеленый или оранжевый цвет свечения на красный. В этом случае уменьшите коэффициент усиления ретранслятора, а если этого недостаточно, измените ориентацию направленной в сторону базовой станции наружной антенны до погасания красного индикатора перегрузки. Если красный индикатор перегрузки светится при любом положении наружной антенны возможно самовозбуждение ретранслятора... Для устранения проблем связанных с возбуждением, ретранслятор снабжен системой защиты сети, которая отслеживает работу канала «телефон-станция» и если АРУ (автоматическая регулировка усиления) ретранслятора не справляется с возбуждением, защита сети отключает ретранслятор. Отключите питание ретранслятора. Устраните причины возбуждения и снова включите репитер. Если индикатор ALARM не поменяет цвет на зеленый или оранжевый, то это может означать, что данное расположение элементов системы приводит к самовозбуждению ретранслятора. Это свидетельствует о недостаточной развязке между внутренней и внешней антеннами . Также причиной может быть некачественная установка кабельных разъемов и/или использование кабеля ненадлежащего качества.

Принцип работы ретранслятора PicoCell E900/2000 SXB+

Сигнал от базовой станции сотового оператора принимается донорной (наружной) антенной и по кабелю поступает в ретранслятор, где этот сигнал усиливается и по кабелю поступает на сервисную (внутреннюю) антенну, которая переизлучает сигнал абоненту. При необходимости может быть установлено несколько внутренних антенн, которые подключаются к ретранслятору через разветвители (возможность подключения нескольких антенн зависит от характеристик ретранслятора, количества кабеля в системе усиления и условий применения ретранслятора). В свою очередь, сигналы от абонентских телефонов (одновременно может работать несколько телефонов) принимаются внутренней антенной и поступают в ретранслятор, где усиливаются до необходимого уровня, поступают по кабелю на внешнюю антенну и излучаются в направлении на базовую станцию сотовой сети. Выходная мощность ретранслятора автоматически ограничивается, что гарантирует минимальный уровень интермодуляционных искажений. При этом сотовый телефон работает в режиме минимальной мощности, необходимой для устойчивой связи, что существенно уменьшает СВЧ облучение владельца по сравнению с вариантом использования такого телефона без ретранслятора.

Общие требования к размещению антенн и ретранслятора PICOCELL E900/2000 SXB+

Наружная антенна устанавливается на мачте, на крыше или на стене здания в месте, обеспечивающем наибольший уровень сигнала базовой станции, используемого оператора сотовой сети. Предварительный выбор места установки желательно осуществлять с использованием специальных измерительных приборов или как минимум с помощью сотового телефона, подключенного к внешней антенне и работающего в «сервисном» режиме. Расстояние между внешней и внутренней антеннами определяется параметрами всех элементов устанавливаемой системы (антенн, ретранслятора, кабелей, разветвителей, экранирующими и поглощающими свойствами конструкций помещения) и может составлять от 5 до 20 метров. Для нормальной работы ретранслятора должна обеспечиваться максимально возможная электромагнитная экранировка между антеннами с учетом затухания в подводящих кабелях. Уровень экранировки должен быть как минимум на 20 дБ больше, чем установленное усиление ретранслятора. Во избежание перегрузки ретранслятора желательно размещать внутренние антенны таким образом, чтобы абонент не мог приблизиться к антенне на расстояние менее одного двух метров. Ретранслятор Picocell E900/2000 SXB+ рассчитан на непрерывную круглосуточную эксплуатацию при температуре окружающего воздуха от -10° до +55°С. Выбирая место для установки, необходимо обеспечить хорошую вентиляцию, отсутствие электромагнитных полей, избыточной влажности и других неблагоприятных факторов.

Функциональные достоинства ретранслятора Пикоселл E900/2000 SXB+

• Независимое управление каналами UP-link и DOWN-link
• Увеличивает уровень сигнала и скорость 3G интернета
• Площадь покрытия до 300 м2
• Встроенная система защиты от самовозбуждения и радиопомех
• Уменьшает облучение абонентов за счет снижения уровня мощности излучения телефонов

Технические характеристики репитера Пикоселл E900/2000SXB+

Комплектация сотового усилителя PICOCELL E900/2000SXB+

• Ретранслятор PicoCell E900/2000SXB+
• Адаптер питания
• Инструкция по эксплуатации
