Picocell E900/2000 SXA репитер EGSM900/3G (UMTS 2000)

Графический ЖК дисплей для настройки и контроля параметров усиления ретранслятора, встроенная система защиты от самовозбуждения и радиопомех в полосе UP-link

Ретранслятор Пикоселл E900/2000 SXA предназначен для усиления радиосигналов сетей подвижной радиотелефонной связи стандарта UMTS и устанавливается внутри жилых, офисных и других помещениях, изолированных от прямого воздействия окружающей среды. Применение ретранслятора PicoCell E900/2000SXA исключает наличие «мертвых» зон внутри помещений площадью до 800 м², где уровень сигнала недостаточен для уверенной работы абонентских телефонов. Репитер Пикоселл E900/2000SXA имеет два рабочих диапазона: 900 и 2000 МГц (2G+3G) и применяется при слабом сигнале в зонах обслуживания.

PicoCell E900/2000 SXA - репитер, усиливающий сотовый сигнал GSM 900 (+E-GSM), 3G/UMTS900(полностью) и 3G/UMTS2000. Высокий коэффициент усиления 70 дБ позволяет использовать данную модель практически повсеместно. Качественное решение по обеспечению сотовой связью и беспроводным интернетом офисов и небольших загородных домов! Репитер Picocell E900/2000 SXA предназначен для решения проблем некачественной связи внутри помещений в сотовых сетях EGSM900 и 3G (UMTS 2000). PICOCELL E900/2000SXA может использоваться в офисах, магазинах, ресторанах, подвалах средних размеров. Устанавливается в отапливаемом помещении.

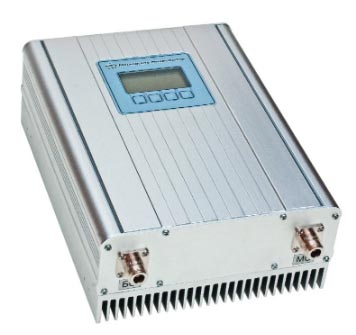

Корпус ретранслятора Picocell E900/2000SXA выполнен из алюминиевого сплава, что помимо прочности конструкции обеспечивает необходимую экранировку от внешних помех и позволяет получить хороший теплоотвод выделяемой энергии за счет радиатора, расположенного на задней стенке. В боковых ребрах радиатора имеются отверстия для вертикального крепления ретранслятора на стене или любой другой поверхности.

На верхней панели корпуса PICOCELL E900/2000 SXA расположен разъем питания для подключения адаптера питания, поставляемого в комплекте, а также тумблер для включения питания. На нижней панели расположены разъемы MSN-типа и BSN-типа для подключения кабеля от внутренних антенн и внешней антенн соответственно. Также на верхней панели имеется этикетка с наименованием изделия, заводским номером, датой выпуска, фирменный знак и наименование предприятия–изготовителя.

Управление параметрами и контроль режимов ретранслятора осуществляется с помощью встроенного микроконтроллера. Вся информация, необходимая при настройке системы, при монтаже и в дальнейшей работе, отображается на графическом ЖК-дисплее, расположенном на лицевой панели ретранслятора. Настройка производится с клавиатуры , расположенной под дисплеем, с помощью русскоязычного меню. На ЖК-дисплее ретранслятора выделены две функционально одинаковые зоны для раздельной регулировки и индикации в диапазонах E900 и 2000.

Принцип работы репитера Picocell E900/2000 SXA

Сигнал от базовой станции сотового оператора принимается донорной (наружной) антенной и по кабелю поступает в ретранслятор, где этот сигнал усиливается и по кабелю поступает на сервисную (внутреннюю) антенну, которая переизлучает сигнал абоненту . При необходимости может быть установлено несколько внутренних антенн, которые подключаются к ретранслятору через разветвители (возможность подключения нескольких антенн зависит от характеристик ретранслятора, количества кабеля в системе усиления и условий применения ретранслятора). В свою очередь, сигналы от абонентских телефонов (одновременно может работать несколько телефонов) принимаются внутренней антенной и поступают в ретранслятор, где усиливаются до необходимого уровня, поступают по кабелю на внешнюю антенну и излучаются в направлении на базовую станцию сотовой сети. Выходная мощность ретранслятора автоматически ограничивается, что гарантирует минимальный уровень интермодуляционных искажений. При этом сотовый телефон работает в режиме минимальной мощности, необходимой для устойчивой связи, что существенно уменьшает СВЧ облучение владельца по сравнению с вариантом использования такого телефона без ретранслятора.

Общие требования к размещению антенн и ретранслятора PICOCELL E900/2000SXA

Наружная антенна устанавливается на мачте, на крыше или на стене здания в месте, обеспечивающем наибольший уровень сигнала базовой станции используемого оператора сотовой сети. Предварительный выбор места установки желательно осуществлять с использованием специальных измерительных приборов или как минимум с помощью сотового телефона, подключенного к внешней антенне и работающего в «сервисном» режиме. Расстояние между внешней и внутренней антеннами определяется параметрами всех элементов устанавливаемой системы (антенн, ретранслятора, кабелей, разветвителей, экранирующими и поглощающими свойствами конструкций помещения) и может составлять от 5 до 20 метров. Для нормальной работы ретранслятора должна обеспечиваться максимально возможная электромагнитная экранировка между антеннами с учетом затухания в подводящих кабелях.

Уровень экранировки должен быть как минимум на 20 дБ больше, чем установленное усиление ретранслятора. Во избежание перегрузки ретранслятора желательно размещать внутренние антенны таким образом, чтобы абонент не мог приблизиться к антенне на расстояние менее одного-двух метров.

Ретранслятор Пикоселл E900/2000SXA рассчитан на непрерывную круглосуточную эксплуатацию при температуре окружающего воздуха от -10° до + 55°С. Выбирая место для установки, необходимо обеспечить хорошую вентиляцию, отсутствие электромагнитных полей, избыточной влажности и других неблагоприятных факторов.

Функциональные достоинства ретранслятора PicoCell E900/2000 SXA

• Графический ЖК дисплей для настройки и контроля параметров усиления ретранслятора, независимое управление каналами UP-link и DOWN-link
• Увеличивает уровень сигнала и скорость 3G интернета
• Площадь покрытия до 800 м2
• Встроенная система защиты от самовозбуждения и радиопомех в полосе UP-link
• Уменьшает облучение абонентов за счет снижения уровня мощности излучения телефонов

Технические характеристики репитера Пикоселл E900/2000 SXA

Комплектация сотового усилителя Пикоселл E900/2000SXA

• Ретранслятор PicoCell E900/2000 SXA
• Адаптер питания
• Инструкция по эксплуатации
