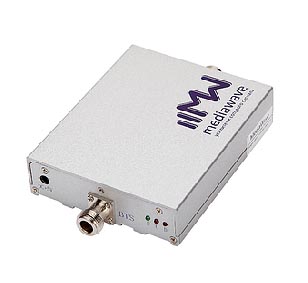

Ретранслятор GSM MWS D B23 является активным усилительным радиочастотным устройством, предназначенным для исключения «зон радиотени» внутри помещений, где уровень сотового сигнала недостаточен для уверенной работы абонентских мобильных телефонов соответствующего стандарта.

Усилитель сигнала МедиаВэйв MWS DB23 работает следующим образом: сигнал от базовой станции принимается наружной антенной, по кабелю поступает на усилитель MWS D-B23, где этот сигнал усиливается в соответствии с мощностью конкретной модели и по кабелю поступает на внутреннюю панельную или всенаправленную потолочную антенну, которая излучает сигнал к абоненту.

При необходимости может быть установлено несколько внутренних антенн для покрытия всей площади помещения, которые подключаются к усилителю через сплитеры.

После установки системы усиления сигнала в помещении уровень сигнала GSM становится достаточным для уверенной работы мобильного телефона. При этом максимальная суммарная излучаемая мощность не превысит 0,1 Вт, что в 2,5 раза ниже максимальной мощности одного сотового телефона. В свою очередь сигналы от сотовых телефонов принимаются внутренней антенной и поступают на репитер Mediawave MWS-DB23, где также усиливаются до необходимого уровня, поступают по кабелю на внешнюю антенну и излучаются в направлении базовой станции соответствующего мобильного оператора.

Выходная мощность репитера GSM МедиаВэйв MWS-D-B23 автоматически ограничивается, что гарантирует минимальный уровень искажений усиливаемого сигнала.

При этом сотовый телефон начинает работать в режиме минимальной мощности, необходимой для устойчивой связи, что существенно уменьшает СВЧ облучение владельцев сотовых телефонов и увеличивает время разряда аккумуляторов по сравнению с вариантом использования телефона в зоне неуверенного приема без ретранслятора MediaWave MWS D-B23.

Функциональные возможности репитера Mediawave MWS-DB23

Усилитель сотовой связи стандарта GSM 1800 МГц
Площадь покрытия до 1800 м²
Может использоваться в офисах, квартирах, загородных домах, кафе и ангарах
Применяется в помещениях малого и среднего размеров

Технические характеристики ретранслятора MWS-D B23

Модель	МедиаВэйв MWS DB23
Стандарт связи	GSM 1800
Механизм регулировки усиления репитера	Автоматическая
Рабочий диапазон частот в сторону Uplink	1710—1785 МГц
Рабочий диапазон частот в сторону Downlink	1805—1880 МГц
Коэффициент усиления в сторону Uplink	60 дБ
Коэффициент усиления в сторону Downlink	65 дБ
Глубина автоподстройки усиления	АGC≥30 дБ
Нелинейность в полосе пропускания	≤±5 дБ
Выходная мощность	23дБм (200 мВт)
Полоса пропускания	BW-60дБ≤42МГц
Полоса пропускания	BW-70дБ≤45МГц
Входное/выходное волновое сопротивление	50 Ом
Тип ВЧ разъемов	N-тип (розетка)
Обслуживаемая площадь	от 50 м² до 1800 м²
Уровень шума	≤8 дБ
Задержка сигнала	≤1 мкс
Рабочий диапазон температур	-25С- +50С
Максимально допустимая влажность	≤95% без образования конденсата
Напряжение питания	110-200 В +/- 10%
Соответствие требованиям электромагнитной совместимости	Соответствует GB6993-86
Соответствие требованиям электромагнитной совместимости	Соответствует ETS300 694-4
Индикация - светодиодная	Наличие питания
Индикация - светодиодная	2 светодиода - в сторону Downlink и Uplink
Габаритные размеры	150х100х20 мм
Вес	1 кг

Комплект поставки усилителя сотовой связи MWS D-B23

Ретранслятор Mediawave MWS-DB23
Адаптер питания
Инструкция по эксплуатации
Комплект крепления
