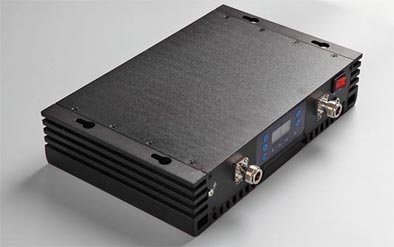

Усилитель мобильной связи MWD EGW BM23 является активным усилительным радиочастотным устройством, предназначенным для исключения «зон радиотени» внутри помещений, где уровень сотового сигнала GSM и/или 3G недостаточен для уверенной работы абонентских мобильных телефонов или модемов соответствующего стандарта.

GSM ретранслятор МедиаВэйв MWD EGW BM23 работает следующим образом: сигнал от базовой станции принимается наружной антенной, по кабелю поступает на репитер MediaWave MWD EGW-BM23, где этот сигнал усиливается в соответствии с мощностью конкретной модели и по кабелю поступает на внутреннюю панельную или всенаправленную потолочную антенну, которая излучает сигнал к абоненту.

При необходимости может быть установлено несколько внутренних антенн для покрытия всей площади помещения, которые подключаются к усилителю через сплитеры.

После установки системы усиления сигнала в помещении уровень сигнала GSM становится достаточным для уверенной работы мобильного телефона, а уровень сигнала 3G – достаточным для быстрого доступа в Интернет через 3G модем. В свою очередь сигналы от сотовых телефонов или 3G модемов принимаются внутренней антенной и поступают на усилитель MWD-EGWBM23, где также усиливаются до необходимого уровня, поступают по кабелю на внешнюю антенну и излучаются в направлении базовой станции соответствующего мобильного оператора.

Выходная мощность репитера MWD EGW BM23 автоматически ограничивается, что гарантирует минимальный уровень искажений усиливаемого сигнала. При этом сотовый телефон и 3G модем начинают работать в режиме минимальной мощности, необходимой для устойчивой связи, что существенно уменьшает СВЧ облучение владельцев сотовых телефонов и увеличивает время разряда аккумуляторов по сравнению с вариантом использования телефона в зоне неуверенного приема без усилителя MediaWave MWD-EGW BM23.

Усилитель сотовой связи МедиаВэйв MWD-EGW-BM23 рассчитан на непрерывную круглосуточную эксплуатацию в помещениях при температуре окружающей среды от -10 до +50 °С.

Функциональные возможности репитера MWD-EGWBM23

Усилитель сотовой связи и Интернет стандартов EGSM 900 и 3G 2100 МГц
Площадь покрытия до 2000 кв.м
Рекомендуется к использованию в офисах, квартирах, загородных домах, кафе, небольших торговых центрах, ангарах, цоколях и подвалах
Применяется в помещениях средних размеров
Ручные настройки усиления в DL и UL направлениях
ЖК дисплей для изменения коэффициента усиления репитера
Встроенная система защиты от самовозбуждения
Встроенная защита сети сотового оператора от помех

Технические характеристики ретранслятора MediaWave MWD-EGW BM23

Модель	MWD EGW BM23
Стандарт связи	EGSM 900 / 3G (UMTS 2100)
Механизм регулировки усиления репитера	Ручной
Рабочий диапазон частот в сторону Uplink	880—915/1920—1980 МГц
Рабочий диапазон частот в сторону Downlink	925—960/2110—2170 МГц
Коэффициент усиления в сторону Uplink	65 дБ
Коэффициент усиления в сторону Downlink	70 дБ
Глубина автоподстройки усиления	АGC≥30 дБ
Нелинейность в полосе пропускания	≤±3 дБ
Выходная мощность Downlink	23дБм (200 мВт)
Полоса пропускания	BW-60дБ≤42МГц BW-70дБ≤45МГц
Входное/выходное волновое сопротивление	50 Ом
Тип ВЧ разъемов	N-тип (розетка)
Обслуживаемая площадь	от 150 м² до 2000 м²
Уровень шума	≤6 дБ
Задержка сигнала	≤0,5 мкс
Рабочий диапазон температур	-10С- +55С
Максимально допустимая влажность	≤90% без образования конденсата
Напряжение питания	AC:110-200 В; DC: 9В 5А
Потребляемая мощность	20 Вт
Соответствие требованиям электромагнитной совместимости	Соответствует GB6993-86 Соответствует ETS300 694-4
Габаритные размеры	270х170х60 мм
Вес	3.8 кг

Комплект поставки усилителя сотовой связи MWD-EGWBM23

Репитер МедиаВэйв MWD-EGW-BM23
Адаптер питания
Инструкция по эксплуатации
