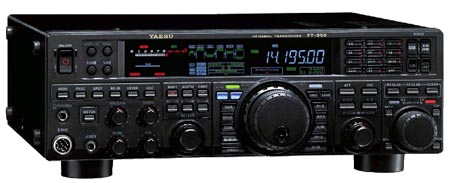

Эргономичный трансивер Yaesu FT-950
Режим универсального меню для выбора установок и
свойств
Радиолюбительский трансивер YAESU FT-950 обеспечивает
до 100 Ватт выходной мощности на SSB, CW и FM (25 Ватт для АМ несущей).
Цифровая обработка сигнала (DSP) обеспечивает наилучшую работу как на
передачу, так и на прием. В YAESU FT 950 предусмотрен прямой ввод частоты
непосредственно как для VFO-A, так и для VFO-B. Отдельные кнопки обеспечивают
выбор диапазона. Каждая кнопка выбора диапазона предоставляет три отдельные
настройки VFO для трех различных частей каждого диапазона. Также 99
ячеек памяти предусмотрены для хранения: частоты, вида модуляции, выбора
фильтра промежуточной частоты, смещения кларифера и режима сканирования.
Также пять каналов оперативной памяти (QMB) могут быстро сохранять рабочие
настройки нажатием одной кнопки.
Встроенный антенный тюнер включает 100 каналов памяти,
которые автоматически сохраняют настройки согласования антенны для последующей
быстрой настройки. Трехдиапазонный параметрический микрофонный эквалайзер
позволяет делать точную и гибкую настройку диаграммы, образованной вашим
голосом и микрофоном. Амплитуда, центральная частота и ширина пропускания
регулируются отдельно для низко-, средне- или высокочастного аудио-спектра.
Переданная ширина пропускания также может быть настроена.
В дополнение к стандартным IF SHIFT и WIDTH органам
управления, приемник YAESU 950 оснащен некоторыми дополнительными функциями,
позволяющими улучшить качество приема.
Благодаря IPO, вы можете выбрать один из двух предварительных усилителя,
либо вообще оставить их выключенными в зависимости от условий приема.
Переключатель ATT позволяет установить величину затухания на уровне
6, 12 или 18 дБ. Ручка CONTOUR позволяет оператору перемещать “низкодобротный
режекторный фильтр” в пределах полосы пропускания с тем, чтобы ослабить
или наоборот усилить отдельные участки частот, попадающие в полосу пропускания
ПЧ. Модифицируя таким образом АЧХ приемника, можно улучшить читабельность
полезного сигнала. Функция доступна посредством нажатия кнопки и настраивается
при помощи ручки SELECT.
Цифровая система снижения шума (DNR) – это функция цифровой
обработки сигнала, построенная на основе 16 независимых уникальных алгоритмах,
направленных на борьбу с шумами различной формы.DNR можно быстро включить
при помощи специальной кнопки, но ее регулировки, в отличие от дорогих
трансиверов, придется выполнять при помощи соответствующих пунктов меню.
Большая прорезиненная с рифленой поверхностью ручка главного VFO очень
удобна и позволяет настраиваться на рабочие частоты с большим комфортом.
Очень эргономичный дизайн трансивера YAESU FT950 превращает
работу в эфире на нем в сплошное удовольствие. Некоторые редко используемые
органы управления вынесены за пределы рабочей зоны, что не затрудняет
к ним доступ в случае необходимости. Часто используемые органы управления
выполнены в виде более крупных ручек и кнопок и расположены там, где
к ним легко получить доступ. Самые обычные рутинные действия, такие
как например переключение между антеннами, требует всего-навсего одного
нажатия на кнопку, расположенную на лицевой панели трансивера.
Заменив трансивер FT-920, новый продолжил традицию совершенствования
от модели к модели, вобрав в себя новейшие технологии. Блок вывода информации
на монитор, руфинг-фильтры, антенный тюнер, синтезатор, неповторимый
дисплей и многие другие функции сделали трансивер Yaesu 950 уникальным
для тех, кто давно увлекается радиосвязью.
Функции радиостанции Yaesu FT950
- Банк быстрой памяти (QMB) для мгновенной записи
и вызова информации о частоте и режиме работы.
- Функция пятиканальной цифровой памяти голосовых
сообщений с возможностью записи аудиосигнала продолжительностью
до 20 с в каждом канале с помощью вспомогательного DVS-6.
- Вспомогательная клавиатура FH-2 обеспечивает запись
сообщений и вызов голосовых и телеграфных сообщений, в том числе
с дистанционным управлением.
- VOX (голосовое управление переключением прием-передача)
(почитать про это здесь)
- MOX (ручное управление переключением прием-передача)
- Функция шумоподавления во всех режимах
- 50-тоновое кодирование/декодирование CTCSS для
работы в режиме FM (почтать про это здесь)
- Фунция автоматического репитерного сдвига с кодированием
тона 88,5 Гц для 29 МГц FM.
- Режимы Wide/Narrow (широкий/узкий) для AM и FM
- Функция LOCK
- Гибкий, простой для использования выбор команд
VFO/Memory: VFO A VFO B, VFO A VFO B, VFO/Memory, Memory VFO A,
VFO A Memory
- Функция настройки смещения каналов памяти (MT)
- Возможность универсального сканирования
- Режим универсального меню для выбора установок
и свойств
- Гнездо звукозаписи на задней панели с постоянным
уровнем (передача прием)
- Универсальный протокол компьютерного управления(CAT)
через внешний порт RS-232C
- Функция управления поворотным устройством, которая
позволяет управлять скоростью и направлением поворота поворотных
устройств YAESU G-800DXA, G-1000DXA или G-2800DXA с помощью 10 кнопок.
- Различные возможности простого подключения для
RTTY, SSTV, PSK31, JT65 (EME) и других цифровых режимов
- Вспомогательный линейный усилитель системы VL-1000
Quadra HF – 50 МГц для полностью автоматической работы
- Общий частотный диапазон приема: 30 кГц – 60 МГц
(технические характеристики гарантируются только в любительских
диапазонах)
- Выбор характеристики ослабления режимно-ориентированной
АРУ (OFF/SLOW/MID/FAST)
- Система универсальной памяти: 99 каналов и до 5
групп памяти
- Аттенюатор входного каскада приемника на четыре
положения (0/6/12/18 дБ) для работы в условиях шума или приема сильных
сигналов
Технические характеристики трансивера Yaesu FT-950
|
Модель
|
Yaesu FT950
|
|
Технические характеристики
|
Значения, заявленные производителем
|
Значения, измеренные в лаборатории ARRL
|
| Диапазон принимаемых частот, МГц |
0.03 - 56 |
соответствует заявленным,
чувствительность ухудшается на частотах ниже 1 МГц |
| Диапазоны передатчика, МГц |
1.8 - 2; 3.5 - 4; 5.3305; 5.3465;
5.3665; 5.3715; 5.4035; 7 - 7.3; 10.1 - 10.15; 14 - 14.350;
18.068 - 18.168; 21 - 21.45; 24.89 - 24.99; 28 - 29.7; 50 -
54 |
соответствует
заявленным |
| Напряжение питания, В |
13.8 |
соответствует заявленным |
| Потребляемый ток, А |
прием (при наличии
сигнала) - 2.1 |
прием - 2 |
| передача (100 Вт)
- 22 |
передача - 18 |
| Виды модуляции |
SSB, CW, AM, FM,
FSK, AFSK |
соответствует заявленным |
| Приемник |
|
Испытания динамических характеристик
приемника |
| Чувствительность в режимах CW/SSB
при полосе пропускания 2.4 кГц и 10 дБ (S+N)/N, мкВ |
|
Уровень
собственных шумов (MDS), фильтр 500 Гц (*) |
| Частота, МГц |
|
Частота, МГц |
Предус. выкл., дБм |
Предус. 1, дБм |
Предус. 2, дБм |
| 0.5 - 1.8 |
4 |
1 |
-109 |
- |
- |
| 1.8 - 30 |
0.2 |
3.5 |
-120 |
-129 |
-136 |
| 50
- 54 |
0.125 |
14 |
-119 |
-130 |
-137 |
| |
50 |
-119 |
-130 |
-138 |
| Коэффициент шума, дБ |
не
указан |
14 МГц, предусил. выкл/1/2: 29/18/7 |
| Чувствительность в режиме AM при
полосе пропускания 6 кГц и 10 дБ (S+N)/N, мкВ |
|
10
дБ (S+N)/N, полоса 1 кГц, глубина модуляции 30% |
| Частота, МГц |
|
Частота, МГц |
Предус.
выкл., мкВ |
Предус. 1, мкВ |
Предус. 2, мкВ |
| 0.5 - 1.8 |
28 |
1 |
12 |
- |
- |
| 1.8 - 30 |
2 |
3.9 |
4.5 |
1.3 |
0.57 |
| 50
- 54 |
1 |
50 |
5.1 |
1.4 |
0.56 |
| Чувствительность в режиме FM при
полосе пропускания 15 кГц и 12 дБ SINAD, мкВ |
|
12
дБ SINAD |
| Частота, МГц |
|
Частота, МГц |
Предус. выкл., мкВ |
Предус. 1, мкВ |
Предус. 2, мкВ |
| 28 - 30 |
0.5 |
29 |
2.2 |
0.58 |
0.27 |
| 50
- 54 |
0.35 |
52 |
2.7 |
0.75 |
0.28 |
| Динамический диапазон по забитию |
не указан |
Динамический
диапазон, дБ, полоса пропускания 500 Гц (*) |
| |
Разнос 20 кГц |
Разнос 5/2 кГц |
| Частота, МГц |
Предус. выкл./1/2
(**) |
Предус. выкл. |
| 3.5 |
129/127/126 |
112/97 |
| 14 |
128/127/127 |
111/98 |
| 50 |
125/125/123 |
114/98 |
| Обратное преобразование шумов гетеродина (полоса
пропускания 500 Гц), дБн |
не
указано |
расстройка
20/5/2 кГц: -86/-69/-57 |
| Двухсигнальное испытание интермодуляц.
искажений |
Частота, МГц / Предус. |
Разнос частот, кГц |
Уровень входного сигнала,
дБм |
Измер. уров. IMD, дБм |
Измер. динамич.
диап. IMD, дБ |
Расч. знач. IP3, дБм |
| 3.5/Выкл. |
20 |
-30 |
-120 |
90 |
+15 |
| |
|
-22 |
-97 |
|
+16 |
| 14/Выкл. |
20 |
-25 |
-119 |
94 |
+22 |
| |
|
-18 |
-97 |
|
+21 |
| |
|
0 |
-39 |
|
+20 |
| 14/1 |
20 |
-35 |
-130 |
95 |
+13 |
| |
|
-25 |
-97 |
|
+11 |
| 14/2 |
20 |
-44 |
-139 |
95 |
+4 |
| |
|
-31 |
-97 |
|
+2 |
| 14/Выкл. |
5 |
-29 |
-120 |
91 |
+17 |
| |
|
-20 |
-97 |
|
+19 |
| |
|
0 |
-40 |
|
+20 |
| 14/Выкл. |
2 |
-49 |
-120 |
71 |
-13 |
| |
|
-35 |
-97 |
|
+4 |
| |
|
0 |
-33 |
|
+16 |
| 50/Выкл. |
|
-33 |
-119 |
86 |
+10 |
| |
|
-25 |
-97 |
|
+11 |
| Пересечение второго порядка, дБм |
не указано |
Предус. выкл. |
Предус. 1 |
Предус. 2 |
| +71 |
+71 |
+71 |
| Подавление соседнего канала в режиме
FM, дБ |
не указано |
разнос
20 кГц, предус. вкл. |
| 29 |
77 |
| 52 |
79 |
| Двухсигнальный динамический диапазон
интермодуляц. искажений третьего порядка в режиме FM, дБ |
не указан |
предус.
выкл. |
| Разнос, кГц |
Частота, МГц |
|
| 20 |
29 |
77 |
| 20 |
52 |
78 |
| 10000 |
52 |
85 |
| Чувствительность S-метра, мкВ |
не указана |
S9 |
| Частота, МГц |
Предус. |
|
| 14.2 |
выкл. |
110 |
| 14.2 |
1 |
31 |
| 14.2 |
2 |
7.1 |
| 50 |
выкл. |
136 |
| 50 |
1 |
38 |
| 50 |
2 |
6.7 |
| Чувствительность шумоподавителя,
мкВ |
Режим |
Частота, МГц |
|
Режим |
Частота, МГц |
|
| SSB |
0.1-1.8, 50-54 |
2 |
SSB |
14 |
0.55 |
| FM |
28-30, 50-54 |
1 |
FM |
29 |
0.51 |
| |
FM |
52 |
0.44 |
| Выходная мощность усилителя звуковой частоты |
2.5 Вт на нагрузке 4 Ом, 10% коэффициента
гармоник |
3.1 Вт на нагрузке 4 Ом, 0.5% коэффициента
гармоник (максимальная громкость) |
| Амплитудно-частотная характеристика
ПЧ/ЗЧ |
не указана |
Диапазон частот (Гц) по уровню
-6 дБ (полоса, Гц): |
| CW: 449 - 948 (499) |
| Эквивалентная прямоугольная полоса, Гц: 493 |
| USB: 144 - 1707 (1563) |
| LSB: 146 - 1742 (1596) |
| AM: 114 - 1826 (1712) |
| Подавление паразитных и зеркального
каналов, дБ |
HF |
70 |
1-я ПЧ |
14 МГц |
84 |
| 50 МГц |
60 |
|
50 МГц |
62 |
| |
Зеркальный канал |
14 МГц |
118 |
| |
50
МГц |
71 |
| Передатчик |
| Выходная мощность, Вт |
SSB, CW, FM: 100; AM: 25 |
Диап. |
Реж. |
Мин. |
Макс. |
| КВ |
SSB, CW, FM |
4 |
108 |
| |
AM |
3 |
42 |
| 50 МГц |
SSB, CW, FM |
4 |
99 |
| |
AM |
2 |
26 |
| Подавление внеполосного излучения, дБ |
КВ:
>60; УКВ: 65 |
КВ:
>62; УКВ: 68 |
| Подавление несущей, дБ |
> 60 |
КВ:
61; УКВ: 65 |
| Подавление боковой полосы |
> 60 |
КВ:
65; УКВ: 68 |
| Пересечение третьего порядка интермодуляц.
искажений, дБ |
-31,
средняя пиковая мощность 100 Вт |
Пересечение
3/5/7/9 порядка (худший результат):
КВ: -35/-40/-53/-56
УКВ: -34/-42/-52/-59 |
| Диапазон регулировки скорости телеграфного
ключа, WPM |
не
указан |
4 -
56 |
| Характеристики ключевания |
не
указаны |
|
| Время переключения передача - прием (от отпускания
PTT до 50% уровня громкости), мс |
не
указано |
S9,
25 мс - подходит для AMTOR |
| Время переключения прием - передача (задержка
передатчика), мс |
не
указано |
SSB:
39; FM: 36 |
| Уровень шума |
не
указан |
|
| Габаритные размеры (высота Х ширина Х глубина),
мм |
114
Х 366 Х 315 |
|
| Вес, кг |
9.8
(без источника питания и аксессуаров) |
|
| (*) Первоначальные испытания показали
низкие значения динамического диапазона по интермодуляц. искажениям,
что свидетельств. о неисправности испытуемого трансивера. Последующие
испытания уровня собственных шумов, нелинейности АЧХ и двухсигнальных
интермодуляц. искажений проводились для другого трансивера (s/n
7L040087) |
| (**) Когда включен предусилитель
2, по умолчанию включается ФНЧ 15 кГц, в то время как при выключенном
предусилителе или включенном предусилителе 1 - 3 кГц. Измерения
проводились с установками по-умолчанию. |
Комплектация рации Yaesu 950
- Трансивер YAESU FT950
- Ручной микрофон (MH-31В8)
- Сетевой шнур
- Предохранитель (25А) 1 шт.
- Руководство пользователя
|
