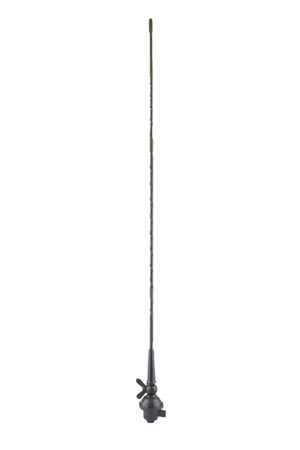

Turbosky UNION CB MERCURY антенна

частотный диапазон: 26-28,5 МГц, волновое сопротивление 50 Ом, штырь чёрного цвета

Си-Би антенна Turbosky UNION CB MERCURY предназначена для использования с автомобильными радиостанциями, работающими в диапазоне 27 МГц. Настройка на необходимые частоты осуществляется с помощью специального винта. Данная антенна может быть установлена под любым углом к поверхности благодаря шарнирному креплению. Монтаж антенны осуществляется преимущественно на крышу автомобиля, однако установка возможна на крышку багажника или заднее крыло. Антенна укомплектована 4-х метровым кабелем без разъема. TURBOSKY UNION CB MERCURY — врезная Си-Би антенна. Предназначена для работы с автомобильными радиостанциями работающими в диапазоне 27 МГц.

Антенна Turbosky UNION CB MERCURY предназначена для использования совместно с автомобильными радиостанциями частотного диапазона 27 МГц (Си-Би). Антенна Турбоскай UNION CB MERCURY имеет шарнирное крепление, которое позволяет устанавливать её под углом к поверхности. Настройка антенны осуществляется винтом, расположенным под защитным колпачком.

При установке антенны на кузов автомобиля необходимо обеспечить хороший контакт основания антенны с металлической поверхностью автомобиля, это является обязательным условием для работы антенны. Наилучшие рабочие характеристики будут получены при установке антенны в центре крыши кузова автомобиля. Однако, приемлемые характеристики антенны могут быть получены при установке антенны на крышку багажника либо на заднее крыло. При установке антенны на водосток, раму крепления зеркала заднего вида или крышку багажника необходимо использовать специальные кронштейны, например, Turbosky TS-03 и Turbosky TS-07, обеспечивающие хороший электрический контакт с кузовом автомобиля.

После установки антенны необходимо выполнить её настройку в резонанс с рабочей частотой радиостанции. Для настройки применяются специализированные приборы, такие как КСВ-метр или антенный анализатор. При отсутствии данных приборов и квалификации по настройке, пожалуйста обратитесь за помощью к специалистам. Допустимый КСВ не более 2, в противном случае возможен выход радиостанции из строя. Нормальное значение КСВн должно быть не хуже 1,5. Большее значение указывает на неверную длину излучающего штыря, либо на некорректное размещение антенны. Чтобы проверить соответствие длины штыря частоте, необходимо поднести руку к основанию антенны. Если отраженная мощность (или КСВн) увеличивается, то излучающий штырь слишком длинный. Если отраженная от антенны мощность (или КСВн) сначала уменьшается, а затем увеличивается, то штырь слишком короткий.

Для предотвращения выхода из строя радиостанции необходимо периодически контролировать состояние антенны и удалять возникающие окисления в местах контакта штыря, кронштейна, а также проверять состояние разъемов и целостность кабеля.

Автомобильная антенна Turbosky UNION CB MERCURY имеет высоту всего 0,7 метра и обеспечивает отличную дальность связи для своих габаритов. Предназначена для установки на кронштейн или врезным способом. Используется с радиостанциями диапазона Си-Би 27 МГц с подводимой мощностью, не превышающей 100 Ватт.

Штырь антенны TURBOSKY UNION CB MERCURY выполнен в чёрном цвете, регулировка угла наклона производится с помощью винта-барашка. Настройка антенны на минимальное КСВ осуществляется с помощью специального регулировочного винта на верхней части штыря. Комплектуется кабелем RG-58 длиной 4 метра (без разъёма).

Функциональные достоинства антенны 27 МГц Turbosky UNION CB MERCURY

• частотный диапазон: 26-28,5 МГц
• примерная высота антенны: 700 мм (зависит от настройки)
• ширина полосы по уровню КСВ 2:1 - 500 кГц
• максимальная мощность: до 10 Ватт (постоянная)
• штырь чёрного цвета
• волновое сопротивление 50 Ом
• кабель 4 метра RG-58 в комплекте (без разъёма)

Технические характеристики антенны Турбоскай UNION CB MERCURY

Комплектация поставки Си-Би антенны TURBOSKY UNION CB MERCURY

• Автомобильная Антенна Turbosky UNION CB MERCURY
• Полотно антенны
• Крепежное основание
• Установочный комплект
• Шестигранный ключ
• Кабель 4 метра RG-58 A/U (без разъема)
• Инструкция
• Фирменная упаковка
