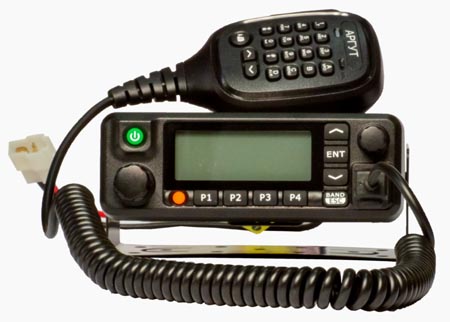

Аргут А-703 автомобильная радиостанция
Сканирование каналов, Подсветка дисплея, Переключение
мощности передатчика
Новая мобильная цифровая радиостанция А-703 работает
в диапазоне VHF (136-174 МГц) с поддержкой цифрового стандарта DMR.
Сертифицирована как техническое средство обеспечения транспортной безопасности
(постановление Правительства РФ № 969 от 26.09.2016).
Радиостанции Аргут А 703 предназначены для обеспечения
цифровой и аналоговой радиосвязи, а также радиосвязи в составе систем,
построенных на базе цифровых средств радиосвязи, работающих в стандарте
DMR.
Радиосвязь "автомобиль – автомобиль", антенна штыревая
(Ку = 3 дБи), установлена на крыше автомобиля. Расчёт выполнен по модели
Окамура-Хата для типичных условий.
Реальная дальность радиосвязи будет зависеть от рельефа местности, окружающей
застройки, погодных условий, препятствий на трассе распространения радиосигнала,
наличия помехи в радиоканале.
Рации Аргут А-703 предназначены для обеспечения цифровой
и аналоговой радиосвязи, а также радиосвязи в составе систем, построенных
на базе цифровых средств радиосвязи, работающих в стандарте DMR. В цифровом
режиме радиостанции поддерживают шаг сетки рабочих частот 12.5 кГц с
временным разделением каналов (TDMA) в соответствии ETSI TS 102 361-1,
-2, -3.
Радиостанции Аргут А703 совместимы с парком аналоговых
(шаг сетки рабочих частот 12,5 и 25,0 кГц) и цифровых радиостанций (шаг
сетки рабочих частот 12,5 кГц) диапазонов UHF и VHF. Условия эксплуатации:
- температура от минус 30 до плюс 60 °С; - относительная влажность воздуха
не более 93 % при температуре плюс 40 °С. - атмосферное давление от
84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.).
Функциональные достоинства А-703
- Переключение мощности передатчика
- Поддержка CTCSS
- Режим работы через ретранслятор
- Поддержка DCS
- Голосовая активация через гарнитуру (VOX)
- Функция "нажми и говори" PPT
- Сканирование каналов
- Звук при нажатии кнопок
- Программирование с компьютера
- Сигнал окончания передачи (Roger Beep)
- Таймер разговора (TOT)
- Подключение внешней антенны
- Подсветка дисплея
- Режим сохранения энергии
- Выбор уровня шумоподавления
Технические характеристики Аргут А 703
|
Модель
|
Аргут А-703
|
| Рабочий диапазон частот, МГц |
400-480 (UHF) |
| Частотный диапазон |
UHF |
| Максимальная выходная мощность передатчика, Вт |
38 (UHF)
|
| Тип радиоинтерфейса |
Цифровой |
| Цифровой стандарт связи |
DMR |
| Спецификация радиоинтерфейса |
ETSI-TS 102 361-1.
-2 |
| Речевой кодек |
AMBE+2 |
| Количество каналов |
3000 (250 зон радиосвязи, не менее 16 каналов
в каждой зоне) |
| Шаг сетки частот, кГц |
12,5 и 25,0 |
| Входное сопротивление антенны, Ом |
50 |
| Габаритные размеры (ШхВхГ), мм |
144x51x192 |
| Масса, г |
1100 (приёмопередатчик) |
| Тип аккумуляторной батареи |
нет |
| Потребляемый ток, А |
0,4 (дежурный режим)
0,9 (приём)
3,5 (передача на пониженной мощности)
5,5 (передача на средней мощности)
6 (передача на номинальной мощности)
9,7 (передача на повышенной мощности) |
| Номинальное напряжение питания, В |
13,8 |
| Время работы в режиме высокой мощности передатчика, с включённым
шумоподавлением, в цикле 5/5/90 (передача/приём/дежурный режим),
ч |
нет |
| Диапазон рабочих температур при эксплуатации, ˚С |
от -25 до +55 |
|
Передатчик
|
| Отклонение частоты от номинального значения в миллионных
долях (N·10-6) |
3,5 (UHF, шаг сетки частот 12,5 кГц)
5,0 (UHF, шаг сетки частот 25,0 кГц)
1,5 (в цифровом режиме)
|
| Мощность несущей, Вт |
от 3,5 до 7,0 (UHF, пониженная)
от 7,0 до 8,0 (UHF, средняя)
от 8,0 до 10,0 (UHF, номинальная)
от 18,0 до 38,0 (UHF, повышенная)
|
| Максимальная девиация частоты, кГц |
нет |
| Максимальная девиация частоты в аналоговом режиме, кГц
|
2,5 (шаг сетки частот 12,5 кГц)
5,0 (шаг сетки частот 25,0 кГц) |
| Относительный уровень побочных излучений, дБ |
-60 |
| Коэффициент нелинейных искажений, % |
3 |
| Среднеквадратичная ошибка модуляции RMS Deviation Error,
% |
5 |
| Отклонение символьной девиации от номинального значения
(1944 Гц), % |
7 |
|
Приемник
|
| Тип |
Супергетеродин |
| Чувствительность в аналоговом режиме (СИНАД 12дБ), 1/2 э.д.с
|
0,40 мкВ или -115 дБм (UHF, шаг сетки частот
12,5 кГц)
0,35 мкВ или -116 дБм (UHF, шаг сетки частот 25,0 кГц)
|
| Чувствительность в цифровом режиме (BER="5%), 1/2 э.д.с
|
0,40 мкВ или -115 дБм |
| Избирательность по соседнему каналу, дБ |
60 (UHF, шаг сетки частот 12,5 кГц)
65 (UHF, шаг сетки частот 25,0 кГц)
65 (UHF, в цифровом режиме)
|
| Интермодуляционная избирательность, дБ |
нет |
| Подавление побочных каналов приёма, дБ |
нет |
| Номинальная выходная мощность, Вт |
5 |
| Коэффициент нелинейных искажений, % |
5
|
Комплектность поставки Аргут А703
- Цифровая радиостанция возимая А-703
- Манипулятор (гарнитура) с кронштейном
- Кронштейн крепления с винтами
- Упаковка индивидуальная
- Руководство пользователя
- Паспорт
- Антенна возимая на магнитном основании
|
