Радиомодем General Electric MDS 4790

дуплексная мастер станция MDS P20 с максимальной надежностью

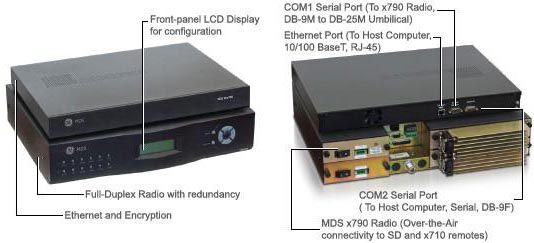

Радиомодем MDS 4790

Радиомодем General Electric MDS 4790 применяется для работы в радиосетях диапазона 330-512 МГц, обеспечивают построение систем обмена данными по принципу «точка-многоточка» в качестве центрального узла, а также может быть ретранслятором, который одновременно обеспечит обслуживание радиомодемов, находящихся в зоне его действия. Радиомодем обеспечивает асинхронную и синхронную связь и передачу данных в режиме реального времени. Для построения сетей не требуется никакого дополнительного программного обеспечения, Мастер-Станция «прозрачна» для данных.


При использовании программной оболочки “InSite”, установленной на подключенном к Мастер-Станции компьютере, возможно осуществлять выборочный контроль за удаленными радиомодемами, закреплять за ними различные виды приоритетов по контролю, осуществлять дистанционную диагностику радиотехнических и электрических параметров.


Мастер-Станция GE MDS 4790 дает возможность осуществить резервирование важнейших узлов, передатчика и приемника, интерфейсной логики, памяти данных. Смена вышедших из строя узлов осуществляется в «горячем» режиме, при возникновении неисправностей внутренняя логика подключает исправный узел.


Области применения радиомодема MDS 4790

  • Лотерейные терминалы
  • Системы связи и телеметрии на железных дорогах
  • Контроль распределения воды, электричества
  • Нефтегазовая отрасль – удаленный мониторинг нефте- и газопроводов
  • Контроль производственных процессов
  • Телеметрия
  • Энергетика – удаленный контроль IED и PLC на распределительных подстанциях

В сетях с применением мастер-станции General Electric MDS 4790 возможно использование голосового канала связи. Конструктивно радиомодем General Electric MDS 4790 выполнен в прочном алюминиевом корпусе, обеспечена влагозащита. Все элементы проходят 100% входной контроль, готовое изделие сопровождается технологической картой измерений выходных параметров. Радиомодем работоспособен в диапазоне температур от –30 до +60 градусов Цельсия.


Функциональные особенности радиомодема MDS 4790

  • Поддерживается разнос частот в одном из поддиапазонов: 130-140, 140-150, 150-165, 165-174 МГц
  • Гибкость настройки - радиомодемы конфигурируются с базовой или другой удаленной станции
  • В сетях с применением Мастер-Станции GE MDS 4790 возможно наличие голосового канала связи
  • Высокая производительность - использование в радиомодеме сигнального процессора (DSP)
  • Совместимость с контроллерами производства "Allen Breadly", "MOTOROLA". Радиомодемы работают с существующими версиями MDS 2000, MDS 4000
  • Не требуется дополнительного программного обеспечения, радиомодем «прозрачен» для данных
  • Низкое потребление электричества, режим ожидания

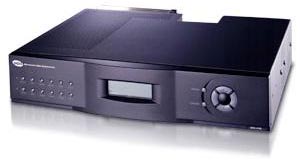

Мастер-станция GE Microwave Data Systems MDS P20

Мастер-Станция GE Microwave Data Systems MDS P20 включает в себя два MDS приемо-передатчика и источник питания с автоматическим или ручным переключением. При обнаружении неполадки, MDS P20 немедленно переключается на резервный трансивер. Резервное включение трансивера осуществляется в соответствии с заранее определенными аварийными событиями.


Переключение также имеет место при получении неправильных пакетов в течение запрограммированного периода времени (от 1 до 30 минут) или при отключении питания работающей станции. В моделях, работающих на переменном токе, предусмотрена внутренняя резервная батарея для продолжения функционирования после отключения основного источника питания.


Резервная станция MDS P20 проста в эксплуатации и обслуживании благодаря стандартным легко заменяемым MDS трансиверам. MDS P20 находится в плоском металлическом корпусе, который может быть расположен отдельно или вмонтирован в стойку.

Мастер-станция GE Microwave Data Systems MDS P20

Технические характеристики радиомодема MDS 4790


Орган Сертификации
4-х проводный аналоговый вход
Скорость в радиотракте
Порт RS-232
Контроль ошибок
Диагностика
4790A
FCC Part 90 Industry Canada & ENTELA. РосТест
Да
9600 б/сек
110 б/сек-38.4 кб/сек (данные) для 12.5 КГц сетки частот
BER 1x10-6 @ -105 dBm
Полная Сетевая Диагностика(опция)
4790B
FCC. РосТест
Да
9600 б/сек
300-9600 б/сек (данные) для 12.5 КГц сетки частот
4800 bps: BER 1x10-6 @ -110 dBm
Полная сетевая диагностика
4790C
Да
19,200 б/сек
110 б/сек-38.4 кб/сек (данные) для 12.5 КГц сетки частот
BER 1x10-6 @ -105 dBm
Полная Сетевая Диагностика


Модель
MDS 4790
Диапазон частот
MDS 4790: 330 - 512 МГц; MDS 9790: 800 - 960 МГц
Разнос частот
MDS 4790: Симплекс 132 МГц; MDS 9790: Симплекс 160 МГц
Интерфейсы
RS-232, DB-25
Поддержка сигналов
TXD, RXD, RTS, CTS, CD, RUS, AUX POWER, DSR, и GND
Программируемая перестройка
с шагом 6,25 кГц для любой пары каналов MAS
Режимы работы
Асинхронный - симплексный, полудуплексный, полнодуплексный (синхронный режим доступен в MDS 4790B и MDS 9790B)
Передатчик
Мощность несущей
от 0,1 до 5 Вт программируется
Стабильность мощности несущей
норма +/- 1,5 дБ
Рабочий цикл
непрерывный
Выходное сопротивление
50 Oм
Приемник
Тип
Супергетеродин с двойным преобразованием частоты
Избирательность по соседнему каналу (EIA)
70 дБ
Стабильность частоты
+/- 0,00015 % (1.5 ppm)
Источник питания
Основной источник
100-240 В переменный ток (50/60 Гц); 24/48 В постоянный ток (от 21 до 60 В постоянный ток); 125 В постоянный внешний ток; 12 В постоянный внешний ток
Потребляемая мощность
<60 Вт
Модем/диагностика
Модуляция
Цифровая / CPFSK
Время ожидания (Rx-Tx-Rx)
менее 10 мс включая задержку RTS/CTS
CTS Задержка
0-255 мс программируемая с шагом 1мс
PTT Задержка
0-255 мс программируемая с шагом 1мс
Чувствительность к ошибкам
MDS 4790E: 4800 бит/с: BER 1x10-6 @ -114 dBm среднее
MDS 9790E: 4800 бит/с: BER 1x10-6 @ -113 dBm среднее
MDS 4790A: 9600 бит/с: BER 1x10-6 @ -110 dBm среднее
MDS 9790A: 9600 бит/с: BER 1x10-6 @ -110 dBm среднее
MDS 4790C: 19,2 кбит/с: BER 1x10-6 @ -105 dBm среднее
Местная диагностика
Включена во все модели
Диагностика всей сети
По выбору программное беспечение управлением радио системой InSite™
Внешние данные
Корпус
Сталь (приспособленный к монтажу в стойку 2 unit)
Размеры
483 x 89 x 356 мм
Вес
9 кг
Передняя панель
Съемная для удобства расположения клавиатуры/LCD панель
Монтаж в стойке
Заподлицо или 5-ти дюймовый вылет
Условия окружающей среды
Диапазон рабочих температур
от -30 °C до +60 °C
Влажность
95% при 40 °C


Технические параметры мастер-станции MDS P20


Модель
MDS P20
Диапазон частот
Зависит от типа используемого MDS DSP трансивера
Интерфейсы
RS-232, DB-25
Поддержка сигналов
TXD, RXD, RTS, CTS, DCD, RUS, AUX POWER, DSR, Удаленное включение резерва и GND (заземление)
Диапазон частот
Зависит от типа используемого MDS DSP трансивера
Источники питания
115/230 В переменного тока с резервной батареей
12 В постоянного тока (10,5-15 В рабочий диапазон)
24 В постоянного тока (18-36 В рабочий диапазон)
48 В постоянного тока (36-72 В рабочий диапазон)
Внешние характеристики
Корпус
Сталь (приспособленный к монтажу в стойку 2 unit)
Размер
483 x 89 x 356 мм
Вес
5,74 кг без трансивера; 1 кг дополнительно для каждого MDS DSP трансивера
Условия окружающей среды
Диапазон рабочих температур
Для устройств, работающих от источника постоянного тока от -30 °C до +60 °C; для устройств, работающих от источника переменного тока от 0 °C до +60 °C
Влажность
95% при 40 °C
