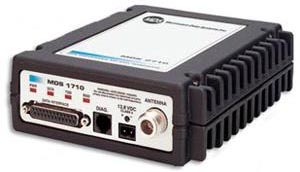

Радио-модем GE Microwave Data Systems MDS 1710
совместимость с контроллерами производства "Allen
Breadly", "MOTOROLA"
Серия радио-модемов General Electric MDS является
лидером по соотношению цена/производительность среди запатентованных
радиосистем диапазона 130-175 МГц, 330-512 МГц, и 800-960 МГц.
Эти модемы обладают повышенной производительностью, более широким
спектром возможностей для удовлетворения потребностей пользователей
многоадресных систем.
Семейство радио-модемов GE MDS 1710 используются
для работы в сетях частотного диапазона 330-512 МГц.
Модемы обеспечивают построение схем сбора данных по принципу
«точка-многоточка». Радио-модемы
обеспечивают асинхронную и синхронную связь и передачу данных
в режиме реального времени.
Синхронный режим возможен только со скоростью передачи данных
9600 б/сек для модема MDS 1710B.
Для построения сетей обмена данными не требуется
никакого дополнительного программного обеспечения, радиомодем
работает в прозрачном режиме.
Встроенное программное обеспечение позволяет осуществлять полный
дистанционный контроль основных электрических и радиотехнических
параметров, таких как напряжение питания, температуру, КСВ антенны
и ряд других. При использовании
программной оболочки “InSite” и выделенной мастер-станции возможно
осуществлять выборочный контроль за группой модемов, закреплять
за ними различные виды приоритетов по контролю.
Области применения радио-модема
MDS 1710
- Лотерейные терминалы
- Системы связи и телеметрии на железных
дорогах
- Контроль распределения воды, электричества
- Нефтегазовая отрасль – удаленный мониторинг
нефте- и газопроводов
- Контроль производственных процессов
- Телеметрия
- Энергетика – удаленный контроль IED и PLC
на распределительных подстанциях
В сетях с применением мастер-станции GE MDS
4790 возможно использование голосового канала связи.
Радиомодем легко программируется как в случае использования
в качестве удаленной станции, так и центральной станции.
Может работать в симплексном или полудуплексном режиме.
Поддерживается разнос радиочастот в одном из поддиапазонов:
130-140, 140-150, 150-165, 165-174 МГц.
Технологически модем GE Microwave Data Systems
MDS 1710 выполнен в алюминиевом корпусе, обеспечена влагозащита.
Все элементы проходят 100% входной контроль, готовое изделие
сопровождается технологической картой измерений выходных параметров.
Модем работоспособен в диапазоне температур от –30 до +60 градусов
Цельсия.
Радио-модем MDS 1710 рекомендован к применению
и проверен на совместимость с контроллерами производства “Allen
Breadly”, “MOTOROLA”.
Радиомодемы MDS 1710 работают с существующими версиями MDS 2000,
MDS 4000
Функциональные особенности радио-модема
MDS 1710
- Поддерживается разнос частот в одном из
поддиапазонов: 130-140, 140-150, 150-165, 165-174 МГц
- Гибкость настройки - радиомодемы конфигурируются
с базовой или другой удаленной станции
- В сетях с применением Мастер-Станции GE
MDS 4790 возможно наличие голосового канала связи
- Высокая производительность - использование
в радиомодеме сигнального процессора (DSP)
- Совместимость с контроллерами производства
"Allen Breadly", "MOTOROLA".
Радиомодемы работают с существующими версиями MDS 2000,
MDS 4000
- Не требуется дополнительного программного
обеспечения, радиомодем «прозрачен» для данных
- Низкое потребление электричества, режим
ожидания
|
Технические характеристики
|
Орган Сертификации
|
4-х проводный аналоговый вход
|
Скорость в радиотракте
|
Порт RS-232
|
Контроль ошибок
|
Диагностика
|
1710A
|
FCC Part 90 Industry Canada & ENTELA .
РосТест
|
Да
|
9600 б/сек
|
110 б/сек-38.4 кб/сек (данные) для 12.5 КГц сетки частот
|
BER 1x10-6 @ -105 dBm
|
Полная Сетевая Диагностика(опция)
|
Модель
|
MDS 1710
|
Режимы работы
|
MАсинхронный - Симплексный, полудуплексный, (синхронный
режим доступен только на скорости (9600 бит/с) в MDS 1710B
и MDS 9710B)
|
Интерфейсы
|
RS-232, DB-25
|
Поддержка сигналов
|
TXD, RXD, RTS, CTS, DCD, RUS, AUX POWER, DSR, и GND
|
Передатчик
|
Мощность несущей
|
от 0,1 до 5 Вт программируется
|
Стабильность мощности несущей
|
норма +/- 1,5 дБ
|
Рабочий цикл
|
непрерывный
|
Выходное сопротивление
|
50 Oм
|
Приемник
|
Тип
|
Супергетеродин с двойным преобразованием частоты
|
Избирательность по соседнему каналу (EIA)
|
60 дБ
|
Стабильность частоты
|
+/- 0,00015 % (1.5 ppm)
|
Источник питания
|
Основной источник
|
13,8 В постоянного тока (в диапазоне от 10,5 до 16 В)
|
Ток Tx
|
2A при мощности 5 Вт
|
Ток Rx
|
меньше 125 мА
|
Ждущий режим
|
15 мА
|
Модем/диагностика
|
Модуляция
|
Цифровая / CPFSK
|
CTS Задержка
|
0-255 мс программируемая с шагом 1мс
|
PTT Задержка
|
0-255 мс программируемая с шагом 1мс
|
Корпус и размеры
|
Корпус
|
Прочный алюминиевый
|
Размеры
|
50,8 x 142,9 x 184 мм
|
Вес
|
1,6 кг
|
Условия окружающей среды
|
Диапазон рабочих температур
|
от -30 °C до +60 °C
|
|
