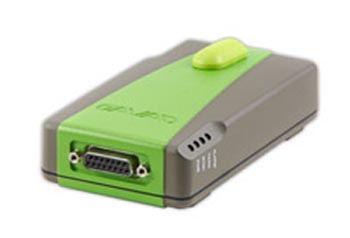

Радиомодем Javad HPT404BT

Частотный диапазон UHF 406 до 470 МГц, мощность 320 мВт - 4 Вт, скорость обмена данными до 38,4 кбит/с

Радиомодем Javad HPT404BT

Радиомодем Javad HPT404BT – является цифровым УВЧ радио приемопередатчиком, который работает в частотном диапазоне от 406 до 470 МГц, оснащен USB-портом, технологией BlueTooth и передатчиком мощностью до 4 Вт. Встроенный GSM/GPRS передатчик позволяет комбинировать УВЧ и сотовую сеть, повышая результаты работы и увеличивая производительность.


Достоинствами радиомодема Javad HPT404BT являются кодирование данных, скачкообразная перестройка частоты, задаваемый пользователем уровень выходной мощности передатчика, энергосберегающий спящий режим, сканирование частот с целью нахождения сигнала базового передатчика, USB-порт и встроенный модуль беспроводной технологии BlueTooth. Настройки прибора можно изменять с помощью команд, а так же с помощью программного обеспечения JAVAD GNSS Tracy и ModemVU.


Радиомодемы HPT404BT позволяют строить цифровые сети с конфигурацией «точка-точка», «каждый с каждым», «звезда» или «дерево».


Функциональные особенности радиомодема Javad HPT404BT

  • Последовательный порт, настраиваемый как RS-232, RS-485 или RS-422
  • Усовершенствованный алгоритм помехоустойчивого кодирования (FEC)
  • Автоматический поиск и выбор лучшей частоты/канала
  • Оснащен USB-портом и технологией BlueTooth
  • Надежная радиосвязь со скоростью 38.4 кбит/с с шагом разделения каналов 25 кГц, 19.2 кбит/с с шагом 12.5 кГц и 9.6 кбит/с с шагом 6.25 кГц.
  • Программируемая выходная мощность (320 мВт - 4 Вт)
  • Скорость передачи данных через последовательный порт от 9600 до 115200 бит/с
  • Максимальная дальность передачи не менее 26 км

Для передачи данных в UHF радиомодеме Javad HPT404BT используются следующие виды модуляций: GMSK, DBPSK, DQPSK, 4FSK, D8PSK и D16QAM, а так же усовершенствованные алгоритмы помехоустойчивого кодирования (forward error correction) и скремблирование данных. HPT404BT может с успехом применяться в составе ГНСС комплексов и комплексах по управлению строительной и дорожной техникой, авиационной промышленности, водном транспорте, сельском хозяйстве, военной промышленности и в системах экологической безопасности.


К другим неоспоримым преимуществам Javad HPT404BT можно отнести большое количество дополнительных опций, таких как интерфейс USB, Bluetooth, GSM/GPRS, а также GPS L1 для автономного местоопределения позиции радиомодема.


Javad HPT404BT программируется, как по частоте, так и по выходной мощности передатчика в зависимости от потребностей потребителя и локальной радиочастотной обстановки. Например, HPT404BT имеет шаг настройки по мощности от 0,32 до 4 Вт и по частотам в диапазоне 138 – 174 МГц с шагом от 6,25 до 25 кГц.


Области применения радиомодема Javad HPT404BT

  • Диспетчеризация лифтов
  • Удаленное управление промышленными технологическими объектами (подстанциями, компрессорными, электрическими трансформаторами и газовыми редукторами)
  • Системы пожароохранной сигнализации и видеонаблюдение
  • Сбор показаний бытовых и промышленных приборов учета
  • Системы сбора данных для коммерческого и технологического учёта электроэнергии, тепловой энергии, газа, воды (ЖКХ)
  • Системы технологического контроля и управления (котельные, водозабор, водопроводы, нефтепроводы, газопроводы, линии электропередачи, нефтяные и газовые промыслы, шахты, разрезы, железнодорожный транспорт)
  • Системы регулирования общественного транспорта
  • Системы телеметрии, телесигнализации, телеуправления

Гибкая программно-аппаратная архитектура позволяет наращивать функциональные возможности оборудования без модификации его аппаратной части, возможна перепрошивка новой версии встроенного ПО модема.


Беспроводной радиомодем Javad HPT404BT предназначен для использования системах сбора телеметрических данных, удаленного управления и мониторинга. Работая в "прозрачном" режиме, модем легко встраивается в уже построенные системы без необходимости доработки существующего ПО.

Технические характеристики


Модель
Javad HPT404BT
Диапазон частотт
406 - 470 МГц (Европа, Россия)
406.1 - 470 МГц (США)
406.1 - 430;450-470 МГц (Канада)
Шаг разделения каналов
25/20/12.5 кГц (Европа, Россия)
25/12.5/6.25 кГц (США, Канада)
Скорость передачи данных (шаг 25/20/12.5/6.25 кГц)
9600/7500/4800/2400 бит/с – DBPSK/GMSK
19200/15000/9600/4800 бит/с – DQPSK/4FSK
28800/22500/14400/7200 бит/с – D8PSK
38400/30000/19200/9600 бит/с – D16QAM
Коэффициент передачи системы для DBPSK модуляции (без учета коэффициента усиления антенны)
161 дБ (для шага 25 кГц)
163 дБ (для шага 12.5 кГц)
164 дБ (для шага 6.25 кГц)
Относительная скорость перемещения передатчика и приемника для DBPSK модуляции
75 миль/час/ 120 км/ч
Виды модуляции
GMSK/4FSK/DBPSK/DQPSK/D8PSK/D16QAM
Номинальное сопротивление
50 Ом
Задержка
60 мс
Режим связи
Time Division Duplex (TDD) Time Division Multiple Access (TDMA)
Максимальная дальность
49 миль / 77 км
Последовательные порты
Последовательный (RS-232) до 115200 бит/с.
Последовательный порт, настраиваемый как RS-232 и RS-422 или как RS-485
USB
USB 2.0 (12 Mбит/с)
GSM/GPRS модуль (опционально)
Встроенный GSM/GPRS модуль, GPRS Класс 10
GSM/GPRS антенна (опционально)
Внешняя
Bluetooth
Bluetooth V2.0 Класс 2, поддержка SPP Slave и Master
Bluetooth-антенна
Встроенная
Эксплуатационные параметры
Температура
Рабочая –40°С до +60°С Хранения –40°С до +85°С
Пылевлагозащита
IP 66
Габаритные размеры
152 мм x 84 мм x 72 мм
Вес
488 г
Напряжение питания
+9 до +16 В постоянного тока
Потребляемая мощность (средняя):
Непрерывная передача / Передача с коэффициентом заполнения 30% / Спящий режим
18 Вт / 2 Вт / 0.01 Вт
Корпус/Цвет
Алюминий / JAVAD GNSS зеленый / серый
Антенный разъем
BNC, 50 Ω
Соответствие стандартам
FCC
Part 90
Industry Canada
RSS-119
R&TTE
ETSI EN 300 113-2 ETSI EN 301 489-5
Характеристики передатчика
Выходная мощность DBPSK/GMSK/DQPSK/4FSK/D8PSK/D16QAM
от 15 дБм до 36 дБм с шагом 1 дБм (от 32мВт до 4Вт)
Точность установки выходной мощности
±1.5 дБ (в нормальных условиях) +2.0 дБ и -3.0 (в экстремальных условиях)
Стабильность несущей частоты
±1.5 ppm температурная нестабильность ±3.0 ppm долговременная нестабильность (в течение года)
Максимальное допустимое отклонение частоты
±1.0 кГц (в нормальных условиях) ±1.5 кГц (в экстремальных условиях)
Допустимая мощность сигнала в соседнем канале (наведенная) 25/12.5/6.25 кГц 25/20/12.5 кГц
Часть §90.210 (C, D, E) для США и Канады 60 dBc для Европы
Подведенная мощность (не более)
-36 дБм (от 9 кГц до 1ГГц) -30 дБм (от 1ГГц до 4 ГГц)
Излучаемая мощность (не более)
-36 дБм (от 9 кГц до 1ГГц) -30 дБм (от 1ГГц до 4 ГГц)
Характеристики приемника
Коэффициент шума
4 дБ
Чувствительность приемника
(Рош 1x10-4, 25 кГц шаг разнесения каналов)
DBPSK
DQPSK
D8PSK
D16QAM
GMSK


-116 дБм 25кГц / -117 дБм 12.5кГц
-115 дБм 25кГц / -116 дБм 12.5кГц
-110 дБм 25кГц / -111 дБм 12.5кГц
-106 дБм 25кГц / -107 дБм 12.5кГц
-113 дБм 25кГц / -114 дБм 12.5кГц
Динамический диапазон
-115 to -15 дБм
Максимальный допустимый уровень входного сигнала
-10 дБм
Подавление паразитного сигнала
-8 дБ для шага 25 кГц
-8 дБ для шага 20 кГц -12 дБ для шага 12,5 кГц
-16 дБ для шага 6,25 кГц
Избирательность по соседнему каналу
70 дБ для шага 25 кГц
70 дБ для шага 20 кГц
60 дБ для шага 12.5 кГц
50 дБ для шага 6.25 кГц


Характеристики разъема DB15


Контакт
Название сигнала
Вх/Вых
Описание
1
DCD_OUT
Вых
Data Carrier Detect (RS-232)
2
DTR_OUT
Вых
Data Terminal Ready (RS-232)
3
RX+/CTS_IN
Вх
Receive Data positive line (RS-422)/ Clear to Send (RS-232)
4
RX-/RX_IN
Вх
Receive Data negative line (RS-422)/ Receive Data (RS-232)
5
PWR_IN
Вх
+9 to +36 VDC Power Input
6
USB_PWR
Вх
Power Input line (USB)
7
Ground
-
Сигнальная «земля»
8
PWR_IN
Вх
+9 to +36 VDC Power Input
9
DSR_IN
Вх
Data Set Ready (RS-232)
10
TX+/RTS_OUT
Вых
Transmit Data positive line (RS-422) / Request to Send (RS-232)
11
TX-/TX_OUT
Вых
Transmit Data negative line (RS-422) / Transmit Data (RS-232)
12
Ground
-
Сигнальная «земля»
13
USB_D+
Вх/Вых
Positive line (USB)
14
USB_D-
Вх/Вых
Negative line (USB)
15
Ground
-
Сигнальная «земля»

Разъем обеспечивает DB15-связь HPT435BT терминальным оборудованием.
