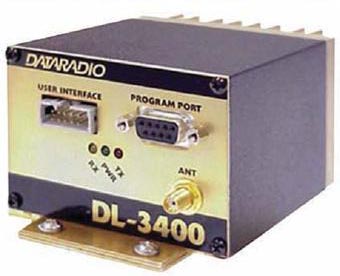

Трансивер DL-3400
Аналоговый восьмиканальный трансивер DL-3400
общего назначения с индивидуальной настройкой каждого канала.
Оптимизирован для передачи телеметрической информации в радиосетях
обмена данными.
Трансивер DL-3400 имеет два режима энергосбережения:
режим ожидания (sleep mode) и режим быстрого "холодного старта"
(cold start). В первом
режиме энергопотребление составляет не более 8 мА и приемо-передатчик
переводится в рабочее состояние в течение 13 мс.
Во втором режиме питание периодически отключается, а перевод
трансивера в рабочее состояние занимает не более 30 мс.
В этом режиме устройство автоматически с заданной периодичностью
проверяет состояние радиоканала.
Встроенная функция удаленной диагностики в DL-3400
позволяет в реальном масштабе времени контролировать состояние
трансивера (параметры согласования антенно-фидерного устройства,
напряжение, ток, модуляционное искажение, температуру).
Интерфейс позволяет подключать внешние модемы со скоростями
передачи 1200-19200 бит/с.
Имеет крепление для монтажа на DIN-рейку.
Функциональные особенности трансивера DL-3400
- 8 рабочих каналов
- Малое время атаки трансивера
- Высокая стабильность частоты
- Программно задаваемая выходная мощность
1-5 Вт
- Малая групповая задержка
|
Технические характеристики
|
Модель
|
Трансивер DL-3400
|
|
УВЧ
|
ОВЧ
|
900 МГц
|
|
Диапазон частот
|
380-512 МГц
|
132-174 МГц
|
928-960 МГц
|
|
Шаг сетки частот
|
12,5 или 25 кГц
|
12,5 или 25 кГц
|
12,5 или 25 кГц
|
|
Потребляемый ток:
|
|
- передача при 13,3 В
|
2000 мA
|
|
- прием при 13,3 В
|
100 мA
|
|
Рабочее напряжение
|
10 - 16 В
|
|
Рабочая температура
|
-30 град . C до +60
град . C |
|
Габаритные размеры
|
10,7 (Ш) x 8,3 (Г) x 5,5 (В) см
|
|
Информационный интерфейс
|
RS-232, ДБ9
|
|
Приемник
|
|
Стабильность частоты
|
1,5 ppm
|
2,5 ppm
|
1,5 ppm
|
|
Чувствительность
|
0,35 µВ для соотношения сигнал/шум 12 дБ
|
|
Избирательность
|
75 дБ @ 25 кГц
|
75 дБ @ 25 кГц
|
65 дБ @ 25 кГц
|
|
65 дБ @ 12,5 кГц
|
65 дБ @ 12,5 кГц
|
60 дБ @ 12,5 кГц
|
|
Время атаки приемника
|
< 7 мс
|
|
Передатчик
|
|
Полоса пропускания без подстройки
|
450-470: 20 МГц;
|
132-150: 18 МГц;
|
928-960: 32 МГц
|
|
другие: 16 МГц
|
150-174: 24 МГц
|
|
|
Выходная мощность при напряжении 13,6 В
|
Настраиваемая 1-5 Вт
|
|
Рабочий цикл
|
50% при 5 Вт, 30 с макс .
время передачи |
|
Стабильность частоты
|
1,5 ppm
|
2,5 ppm
|
|
|
Время атаки передатчика
|
< 7 мс
|
|
