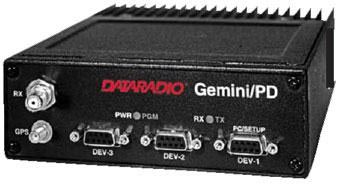

Радиомодем Gemini PD PLUS

Радиомодем Gemini PD PLUS

Семейство радиомодемов Gemini PD компании Dataradio пополнилось новой моделью, работающей на скорости до 43,2 Кбит/с в узкополосном УКВ-канале связи. Gemini PD PLUS, предназначенный для ведомственных и корпоративных радиосетей, использует фирменную технологию «параллельного декодирования» (Parallel Decoding). Такая схема позволяет одновременно принимать и параллельно обрабатывать радиосигнал с двух антенн, что обеспечивает улучшение чувствительности до десяти раз. Эта возможность очень важна для подвижных радиосетей, в которых велико влияние многолучевости радиосигнала и его замираний при его распространении. Благодаря применению технологии "параллельного декодирования" гарантируется создание радиосетей с расширенной рабочей зоной и улучшенным качеством связи.


Gemini PD PLUS снабжен встроенным спутниковым навигационным приемником GPS. Разработанная специалистами компании схема управления радиоканалом позволяет автоматически передавать навигационную информацию от подвижных объектов с минимальной нагрузкой на радиосеть. Бортовой радиомодем Gemini PD PLUS создан с учетом его дальнейшей модернизации, включая планируемое наращивание скорости передачи данных , за счет обновления размещаемого во флэш-памяти программного обеспечения.

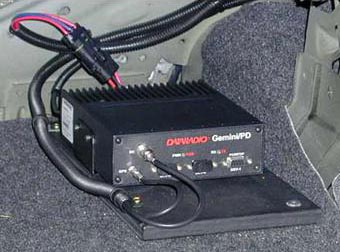

Бортовой навигационно-связной комплекс нового поколения, объединяющий в себе перспективную радиостанцию с малым временем атаки, радиомодем Gemini PD PLUS на базе мощного цифрового сигнального процессора, спутниковый навигационный приемник и мультиплексор с тремя портами RS-232, размещенные в едином корпусе. Работа обеспечивается через базовую станцию Paragon PD+. Обеспечивает обмен данными с максимальной скоростью 43,2 кбит/с без сокращения зоны уверенного приема сигнала за счет применения технологии параллельного декодирования и интеллектуального объединения принимаемых сигналов. Новая аппаратура позволяет существенно расширить функциональные возможности подвижных технологических радиосетей, обеспечив, наряду с оперативным обменом и трансляцией докладов о местоположении, передачу графической информации и файлов большого объема.


Функциональные особенности радиомодема Gemini PD PLUS

  • Интеграция всех компонентов в едином корпусе
  • 16-канальный приемопередатчик
  • Высокая пропускная способность и скорость обмена данными в радиоканале
  • Мощность 10-40 (10-30) Вт (программируемая)
  • Поддержка передачи навигационной информации и длинных сообщений при использовании протокола DBA
  • Передача навигационных данных по технологии OOB (Out-of-band signaling)
  • Автоматическая смена рабочего канала для функции роуминга в многобазовых радиосетях
  • Три последовательных порта для подключения внешних устройств (принтера, считывающих устройств, контроллеров и т.п.) и встроенный мультиплексор
  • Поддержка протокола TCP/IP
  • Встроенный 8-канальный спутниковый навигационный приемник
  • Настройка параметров по требованию заказчика при первоначальной поставке
  • Автоматический выбор рабочего канала при использовании в многоканальных радиосетях обмена данными
Радиомодем Gemini PD PLUS

Для решения задач определения местоположения применяется протокол DBA (Dynamic Bandwidth Allocation), позволяющий получать навигационную информацию от 33 подвижных объектов в секунду. Поддерживает работу по протоколу TCP/IP. Применение сигнализации OOB (Out-of-band signaling) позволяет существенно увеличить количество работающих на одном радиоканале подвижных объектов за счет эффективного распределения частотного ресурса и автоматической передачи навигационной информации при каждом сеансе связи.


В радиомодеме Gemini PD PLUS реализована функция встроенной диагностики, которая позволяет получать информацию о техническом состоянии оборудования в реальном масштабе времени при использовании специального программного обеспечения NMS.


Технические характеристики


Модель
Gemini PD PLUS
Диапазон частот
403-460 , 450-512 МГц
Прием: 851-869 МГц,
Передача: 806-824 МГц
Разнос радиочастот
Любой
Номинально 45 МГц
Количество каналов
16 (программируемые)
Шаг сетки радиочастот
12,5; 20 или 25 кГц
Скорость обмена данными
32,0; 25,6 или 19,2 кбит/с в канале с шагом сетки 25кГц;
16,0; 14,4 или 9,6 кбит/с в канале с шагом сетки 12,5 кГц
Вид модуляции
DGMSK, SRRC4FSK
Тип излучения
- 8,0 кбит/с (DGMSK)
8K60F1D
8K60F1D
- 9,6 кбит/с (DGMSK)
8K60F1D
8K60F1D
- 9,6 кбит/с (DGMSK)
15K0F1D
15K0F1D
- 14,4 кбит/с (SRRC4FSK)
8K67F1D
-
- 16,0 кбит/с (SRRC4FSK)
8K17F1D
10K2F1D
- 19,2 кбит/с (SRRC4FSK)
-
10K2F1D
- 19,2 кбит/с (DGMSK)
15K0F1D
15K0F1D
- 21,6 кбит/с (SRRC4FSK)
9K67F1D
-
- 24,0 кбит/с (SRRC4FSK)
-
11K0F1D
- 25,6 кбит/с (SRRC4FSK)
15K6F1D
15K6F1D
- 32,0 кбит/с (SRRC4FSK)
15K5F1D
15K6F1D
- 43,2 кбит/с (SRRC4FSK)
16K4F1D
14K7F1D
Передатчик
Время атаки
< 10 мс (отклонение не более 1 мс)
Выходная мощность
10-40 Вт
10-35 Вт
Приемник
Чувствительность
-116 дБм при соотношении сигнал-шум 12 дБ
Избирательность
75 дБ (25 кГц), 65 дБ (12,5 кГц)
Интермодуляция
75 дБ
Разнос частот
5 Мгц
Модем
Коррекция ошибки
код Рида-Соломона
Программная синхронизация
Поддерживается при затухании сигнала
Достоверность
1 x 10-9 (номинально, поврежденные пакеты посылаются повторно)
Частота появления ошибок
< 1% @ -107 с коррекцией ошибки на скорости 32,0 кбит/с;
< 1% @ -110 с коррекцией ошибки на скорости 25,6 кбит/с;
< 1% @ -112 с коррекцией ошибки на скорости 19,2 кбит/.
Защита данных
128-битный ключ
Протокол обмена данными
DBA с внеполосной сигнализацией и автоматической трансляцией навигационных данных
Внешние данные
Питающее напряжение
13,6 В (ном.)
Рабочая температура
от -30 C до +60 C
Габаритные размеры
15,4 (Ш) x 5,1 (В) x 18,2 (Г) см
