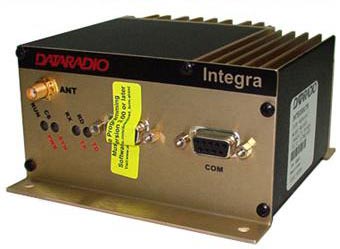

Радиомодем Dataradio Integra TR представляет
собой "прозрачное" устройство радиосвязи реального времени,
не требующее сложной настройки.
Для обмена данными не требуется специального протокола обмена,
данные передаются в радиоканал в той последовательности, в которой
были приняты радиомодемом от контроллера, терминала или ПС по
интерфейсу RS-232 без искажений и дополнительной обработки.
VHF/UHF радиомодем Integra TR обеспечивает отсечку
посторонних данных (dribble bits) при передаче в радиоканале.
Функция адресации CWID и поддержка режима многостанционного
доступа с контролем несущей CSMA (carrier-sense multiple access)
позволяют свести к минимуму повторную передачу и взаимные помехи
в канале. Радиомодем
Радиомодем Dataradio Integra TR использует полудуплексную радиосвязь
с разносом в рамках частотного поддиапазона 132-150, 150-174
МГц (VHF), 450-470 МГц (UHF).
Радиомодем Integra TR предназначен для создания
современных цифровых сетей сбора данных и удаленного управления
объектами. Радиомодем
содержит встроенный специализированный приемопередатчик с малым
временем доступа к радиоканалу.
Обеспечивает асинхронный обмен данными на скоростях 19200, 9600
или 4800 бит/с в каналах с шагом сетки радиочастот 25, 12,5
или 6,25 кГц. Поддерживает
работу большинства основных промышленных протоколов обмена данными.
Функциональные особенности радиомодема Dataradio
Integra TR
- Высокая скорость обмена данными в эфире
и пропускная способность
- Один фронтальный порт настройки для конфигурирования
и диагностики (фиксированная скорость 9600 бод, 8 бит, без
контроля четности, 1 стоповый бит)
- Один фронтальный СОМ порт для подключения
DTE, скорости 300 -19200 бод
- Расположенный на задней панели двух-функциональный
разъем для питания и аналоговых входов.
Два 8-битовых аналоговых входа ( 0 - 10 В )
- Программное задание выходной мощности передатчика
- Работа на каналах с различным шагом сетки
радиочастот в полудуплексном или симплексном режимах
- Три режима энергосбережения
- Удаленная и локальная диагностика
- Управление потоком по данным DOX
- Управлением потоком с использованием сигналов
RTS/CTS
- Позволяет строить ретранслятор на базе
двух радиомодемов Dataradio
Встроенная функция удаленной диагностики позволяет
в реальном масштабе времени контролировать состояние устройства
(наличие питания, температуру, напряжение, мощность сигнала,
наличие соединение с антенно-фидерными устройствами).
Радиомодем Integra TR поддерживает работу в режиме DOX (data-activated
transmit), не требующий использование сигнала RTS для управления
потоком: передача при поступлении данных на порт устройства.
Integra-TR поддерживает управление сигналом CTS в случаях, когда
скорость передачи данных от компьютера превышает скорость обмена
данными в радиоканале.
Промышленный радиомодем Dataradio имеет три
режима сбережения энергии для объектов, на которых применяется
питание от аккумуляторов или солнечных батарей: режим ожидания
(sleep mode), экономичный режим (suspend mode) и режим вариации
выходной мощности (variable output power mode).
В первых двух режимах энергопотребление составляет не более
15 мА. Переход радиомодема
из режима ожидания в рабочий режим занимает не более 100 мс
без потери данных. В
режиме ожидания радиомодем автоматически с заданной периодичность
проверяет состояние радиоканала.
Имеет два последовательных порта RS232: для передачи данных
и настройки.

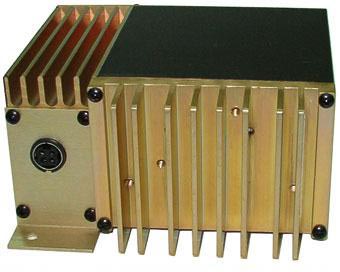

На задней панели радиомодема Integra TR расположен
двух-функциональный разъем для питания и аналоговых входов/цифровых
выходов. Как входы они
могут контролировать ток потребления и напряжение каких либо
внешних устройств (8-бит, 0 - 10 В).
Как выходы могут включать/выключать внешний вентилятор, управлять
антенной, либо использоваться как ключ с открытым коллектором.
Конкретно режим работы этого разъема задается при конфигурации
модема. Модем монтируется
на DIN рейку.
У радиомодема Dataradio Integra TR отсутствуют
какие-либо внешние переключатели и регуляторы, все параметры
устанавливаются программным обеспечением.
Фирменное программное обеспечение загружается в стираемое ПЗУ
и допускает обновление версии.
|
