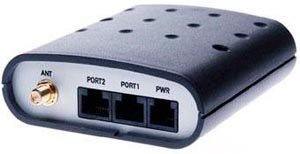

Безлицензионный промышленный радиомодем Конел CDX 800 предназначен для создания локальных сетей сбора данных с объектов по радиоканалу. Такие сети могут быть быстро развернуты на территории отдельного предприятия, жилого квартала или небольшого района города, транспортного узла или узла учета.

Радиомодем Конел CDX 800 работает на частотах 869 МГц и не требует получения разрешения на частоту и регистрации. Скорость передачи составляет до 24 КБит/с при отношении приём/передача 10:1. Параметр скважности 10:1 обусловлен европейскими стандартами по использованию безлицензионного диапазона 869 МГц. Это означает, что если в сети работает одновременно десять модемов то максимальная скорость передачи каждого модема не уменьшится и останется 24 кБит/с. Выходная мощность передатчика программируется от 1 до 315 мВт. Для безлицензионного использования беспроводного радиомодема Конел CDX 800 на территории России выходная мощность должна быть ограничена до 25 мВт. Модем крепится на DIN рейку.

Коммуникационный протокол (ARNEP – Advanced Radio Network Protocol), применяемый для связи между модемами по радиоэфиру обеспечивает доступ модема к радиоканалу, разрешение коллизий, ретрансляцию и другие функции, необходимые для совместной работы модемов в радиосети. Эта функция предоставляет возможность создавать развитую радиосеть или несколько независимых сетей на одной радиочастоте.

Пользовательские интерфейсы радиомодема Конел CDX 800

На передней панели радиомодема Конел CDX 800 размещен разъем, обозначенный CIO, предназначенный для прямого подключения технологических входов и выходов. Два разъемa RJ45 на задней панели с обозначением PORT1, PORT2 - это последовательные интерфейсы 1 x RS232 и 1 x (на выбор) RS232/RS485/RS422/MBUS или I/O (CNT). Также на задней панели расположен антенный разъем. Все интерфейсы MBUS RS485 и RS232 имеют защиту от перенапряжения. В случае подключения устройства с RS485 портом преобразователь уровней сигнала переключится в соответствующий режим. Различные конвекторы сигнала полезно использовать в случае если уровень напряжения с устройства не попадает в диапазон от 0 до 5 В, а также в случае необходимости гальванической развязки. Настройки конфигурации радиомодема Конел CDX 800 сохраняются в перезаписываемой FLASH памяти.

Протоколы пользовательского интерфейса

На пользовательском интерфейсе реализовано свыше 50 общеприменяемых протоколов (Modbus, Sbus, Mbus, IEC 870, и т.д). По требованию заказчика можно реализовать новые протоколы, которые пока радиомодемом не поддерживаются.

Порт CIO

В качестве пользовательского расширения радиомодемы Конел CDX 800 могут быть подключены напрямую или через преобразователь уровней ко входам и выходами технологических устройств. Порт для прямого подключения датчиков и пользовательских устройств представляет собой стандартную розетку RJ45 с обозначением CIO. На этом разъеме выведено 5 сигналов. Каждый из них может быть использован в качестве входа или выхода. Вход может быть аналоговый с диапазоном 0-5 В или логический с установкой уровня переключения. Выходом является открытый коллектор, который позволяет переключать ток до 500мА.

Считывание и запись сигналов возможно не только из радиосети, но и из любого последовательного порта RS232. Конфигурацией двух радиомодемов Конел CDX 800 можно создать простое технологическое устройство, где на основе сигналов из одного радиомодема управляются сигналы на выходе второго радиомодема и наоборот. Для более полного использования между CIO разъемом радиомодема и пользовательского устройства устанавливается интерфейсное устройство (преобразователь уровней), которое имеет входы напряжения и тока с устанавливаемыми диапазонами, входы для измерения сопротивления (термометры, монометры и пр.), логические входы с гальванической развязкой и выходы с реле. С таким дополнением можно создать простую и дешевую телеметричекую станцию без использования промышленного программируемого контроллера.

Технические характеристики
