Модификация радиомодема CDA70 с индексом "E" имеет встроенный порт Ethernet для коммутации к IP сети. Радиомодем Conel CDA 70-V-E для диапазона VHF специально разработан для использования в России. Безлицензионный радиомодем фирмы Conel разработан для организации масштабных индустриальных сетей обмена данными по радиоэфиру. Используются полудуплексная радиосвязь на едином частотном канале. Модемы работают в полосе частот от 136 до 174 МГц. Скорость передачи составляет до 21,7 КБит/с. Мощность передатчика радиомодема Conel CDA 70-V-E - программируемая от 10 мВт до 3 Вт. Модем крепится на DIN рейку.

Модуляция FFSK обеспечивает скорость передачи данных около 21,7 Кбод при шаге 20 и 25 кГц, или 10,8 Кбод с шагом 12,5 кГц. При модуляции GMSK обеспечивается скорость передачи данных порядка 10,8 Кбод с шагом 20 и 25 кГц, или 5,4 Кбод (шаг сетки частот - 12,5 кГц).

Протокол, применяемый для связи между модемами по радиоканалу обеспечивает доступ модема к радиоканалу, разрешение коллизий, ретрансляцию и другие функции, необходимые для совместной работы модемов в радиосети. Коммуникационный протокол предоставляет возможность создавать обширную радиосеть или несколько независимых сетей на одной радиочастоте.

Передатчик радиомодема Conel CDA 70-V-E

Модуль приемо-передатчика Conel CDA 70-V-E функционирует на основе синтезатора частоты, позволяющего задавать частоту во всем рабочем диапазоне частот. Это позволяет иметь готовые изделия на складе, тем самым ускорять сроки ввода сети сбора данных в эксплуатацию. Возможно задание различных уровней мощности выходного радиосигнала передатчика (от 10 мВт до 3 Вт).

Процессор отслеживает уровень выходного сигнала и рабочую частоту. Радиомодуль снабжает процессор информацией об уровне входного сигнала (RSSI – Received Signal Strength Indicator). Эта информация используется для измерения силы сигнала между отдельными узлами беспроводной сети. Функция RSSI позволяет контролировать работоспособность радиосети, а также получать информацию об уровне помех в зоне каждого отдельного радиомодема.

Микропроцессор радиомодема Conel CDA 70-V-E

Основой микропроцессора радиомодема Conel CDA-70-V-3 является 32-разрядный процессор с 1 МБ постоянной памяти (RAM) и 512 кБ перезаписываемой памяти (FLASH ROM), а также таймер реального времени с энергонезависимым питанием.

С одной стороны микропроцессор подключен к радиопередатчику через модемный модуль, а с другой стороны - к модулю портов пользовательского интерфейса, обеспечивающему согласование стандартных уровней сигнала для RS232, RS485 и MBUS портов. Микрокомпьютер радиомодема Conel CDA 70-V-E обеспечивает подключение до четырех пользовательских устройств. Все пользовательские порты представляют собой стандартные розетки RJ45, имеющие маркировку PORT1, PORT2, PORT3 и CIO.

Все порты RS232 оснащены защитой от перенапряжения. В случае подключения устройства с RS485 портом преобразователь уровней сигнала переключится в соответствующий режим. Различные конвекторы или линейные усилители сигнала полезно использовать в случае если применяется короткий/длинный соединительный кабель и потери в нем малы/велики, а также в случае необходимости гальванической развязки.

Для каждого интерфейсного разъема могут использоваться различные устройства со своим протоколом обмена. Таким образом микрокомпьютер может также работать как конвертер протоколов между различными пользовательскими устройствами. Это позволяет общаться между собой устройствам с различными протоколами. Программирование модема Conel CDA-70-V-3 возможно через любой последовательный порт RS232.

В дополнение микропроцессор управляет множеством сервисных функций и пользовательских установок. Кроме различной необходимой информации в памяти микропроцессора сохраняется статистика радиообмена, уровень принимаемого сигнала от каждого из соседних радиомодемов, статистика обмена данными по каждому коммуникационному порту, сигналы об отключении питания, уровень заряда батарей бесперебойного питания и температура внутри радиомодема Conel CDA-70-V-3. Настройки конфигурации модема CDA 70-V-E сохраняются в перезаписываемой FLASH памяти.

Модем

Модем преобразовывает цифровую последовательность потока битов из микрокомпьютера в аналоговую модуляцию FFSK, или GMSK, которая поступает на передатчик радиомодуля. Наоборот аналоговый сигнал от передатчика преобразуется в цифровую последовательность битов в микрокомпьютер. Модем выполнен на основе интегральной схемы фирмы CML.

Порт CIO

В качестве пользовательского расширения радиомодемы Conel CDA 70-V-E могут быть подключены напрямую или через преобразователь уровней ко входам и выходами технологических устройств. Порт для прямого подключения датчиков и пользовательских устройств представляет собой разъем RJ45 с обозначением CIO. На этом разъеме выведено 5 сигналов. Каждый из них может быть использован в качестве входа или выхода. Вход может быть аналоговый с диапазоном 0-5В или логический с установкой уровня переключения. Выходом является открытый коллектор, который позволяет переключать ток до 500мА.

Считывание и запись сигналов возможно не только из радиосети, но и из любого последовательного порта RS232. Конфигурацией двух радиомодемов можно создать простое технологическое устройство, где на основе сигналов из одного радиомодема управляются сигналы на выходе второго радиомодема и наоборот. Для более полного использования между CIO разъемом радиомодема и пользовательского устройства устанавливается интерфейсное устройство (преобразователь уровней), которое имеет входы напряжения и тока с устанавливаемыми диапазонами, входы для измерения сопротивления (термометры, монометры и пр.), логические входы с гальванической развязкой и выходы с реле. С таким дополнением можно создать простую и дешевую телеметрическую станцию без использования промышленного программируемого контроллера.

Протоколы пользовательского интерфейса

На пользовательском интерфейсе реализовано более 50 общеприменяемых коммуникационных протоколов (Modbus, Sbus, Mbus, IEC 870, и т.д). По требованию заказчика можно реализовать новые протоколы, которые пока радиомодемом не поддерживаются.

Технические характеристики

Индикация состояний радиомодема Conel CDA-70-V-3

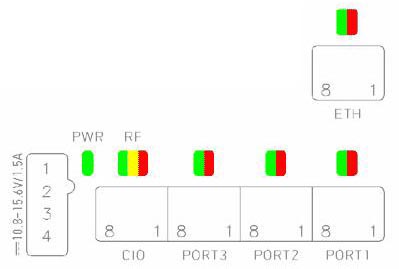

На лицевой панели радиомодема находится семь светодиодов (LED), которые изображают состояние радиомодема. Светодиоды упорядочены в три группы:

Пользовательские интерфейсы

На передней панели радиомодема размещены 4 разъема RJ45. Три разъема с обозначением COM1, COM2 и COM3 - это последовательные порты 1 x MBUS, 1 x RS485, 1 x RS232. Четвертый - порт ETHERNET | Ethernet . Пятый разъем, обозначенный CIO, предназначен для прямого подключения технологических входов и выходов. Управление и сбор данных поставляется в качестве опции модема по желанию заказчика.

Разводка разъемов COM1, COM2 и COM3 (панельная розетка RJ45)

(RS232 - DCE - Data Communication Equipment)

Присоединение разъема питания (PWDD)

Для питания радиомодема Conel CDA-70-V-3 необходимо постоянное напряжение от +10.8 до +15.6 В (12В аккумулятор). При приеме модем потребляет ток 190 mA. При передаче потребляемый ток зависит от мощности передачи (для 3 Вт это 1500 mA). Для нормальной работы необходимо, чтобы блок питания гарантировал максимальный пиковый ток 2000 мА.
