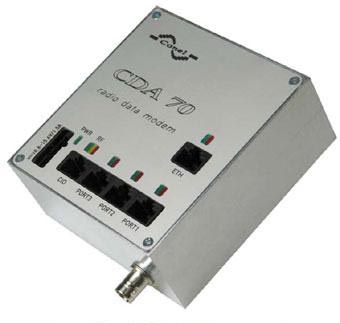

Модель радиотерминала Конел CDA с индексом "E" оборудована встроенный порт Ethernet 10/100 для подключения IP сети (радио ethernet). УКВ радиотерминал Конел CDA 70-U-E предназначен для дистанционного сбора информации с объектов по радиоэфиру. применяются полудуплексная радиосвязь на одной частоте. Радиотерминалы Конел CDA 70-U-E передают в частотном диапазоне от 403 до 470 МГц (UHF). Скорость передачи по радиоканалу составляет до 21,7 КБит/с. Мощность передатчика - программируемая от 10 мВт до 5 Вт. терминал крепится на DIN рейку.

При модуляции FFSK скорость передачи составляет 21,7 КБит/с при шаге 20 и 25 кГц, или 10,8 КБит/с с шагом 12,5 кГц. С модуляцией GMSK скорость передачи 10,8 кБит/с шаг 20 и 25 кГц, или 5,4 КБит/с (шагом сетки частот - 12,5 кГц). При использовании GMSK модуляции и ширины канала 20~25 кГц скорость передачи составляет 10.8 бод, при ширине канала 12.5 кГц - 5.4 бод.

Коммуникационный протокол, применяемый для связи между радиотерминалами Конел CDA 70-U-E по радиоэфиру обеспечивает доступ терминала к радиоканалу, разрешение коллизий, ретрансляцию и другие функции, необходимые для совместной работы терминалов в радиосети. Эта функция дает возможность создавать обширную радиосеть или несколько независимых сетей на одной радиочастоте.

Модуль радиотерминала Конел CDA 70-U-E

Модуль приемо-передатчика радиотерминала Конел работает на основе синтезатора частоты, позволяющего программировать частоту во всем диапазоне частот. Это позволяет иметь готовые изделия на складе, тем самым ускорять сроки ввода радиотерминальной сети в эксплуатацию. Возможно задание различных уровней мощности радиосигнала передатчика (от 10 мВт до 5 Вт).

Микропроцессор радиотерминала Конел CDA 70-U-E

Микропроцессор отслеживает уровень выходного сигнала и рабочую частоту. Радиомодуль снабжает процессор информацией об уровне входного сигнала (RSSI – Received Signal Strength Indicator). Эта информация используется для измерения силы сигнала между отдельными устройствами радиосети. Функция RSSI позволяет контролировать работоспособность радиосети, а также получать информацию об уровне помех в зоне каждого отдельного радиотерминала.

Микрокомпьютер радиотерминала Конел CDA 70-U-E основан на 32-х разрядном процессоре с 1 МБ постоянной памяти (RAM) и 512 кБ перезаписываемой памяти (FLASH ROM), а также таймером реального времени с энергонезависимым питанием.

С одной стороны микрокомпьютер подключен к радиопередатчику через терминальный модуль, а с другой стороны - к модулю портов пользовательского интерфейса, обеспечивающему согласование стандартных уровней сигнала для RS232, RS485 и MBUS портов. Микрокомпьютер поддерживает подключение до четырех устройств. Все пользовательские порты представляют собой стандартные розетки RJ45, обозначенные PORT1, PORT2, PORT3 и CIO.

Все порты RS232 оснащены защитой от перенапряжения. В случае подключения устройства с RS485 портом преобразователь уровней сигнала переключится в соответствующий режим. Различные конвекторы или линейные усилители сигнала полезно использовать в случае если применяется короткий/длинный соединительный кабель и потери в нем малы/велики, а также в случае необходимости гальванической развязки.

Для каждого интерфейсного разъема могут использоваться различные устройства со своим протоколом обмена. Таким образом микрокомпьютер может также работать как конвертер протоколов между различными пользовательскими устройствами. Это позволяет общаться между собой устройствам с различными протоколами. Программирование терминала Конел CDA 70-U-E возможно через любой последовательный порт RS232.

В дополнение микропроцессор управляет множеством сервисных функций и пользовательских установок. Кроме различной необходимой информации в памяти микропроцессора сохраняется статистика радиообмена, уровень принимаемого сигнала от каждого из соседних радиотерминалов, статистика обмена данными по каждому коммуникационному порту, сигналы об отключении питания, уровень заряда батарей бесперебойного питания и температура внутри радиотерминала Конел CDA 70-U-E. Настройки конфигурации терминала Конел CDA 70-U-E сохраняются в перезаписываемой FLASH памяти.

Терминал

Терминал преобразовывает цифровую последовательность потока битов из микрокомпьютера в аналоговую модуляцию FFSK, или GMSK, которая поступает на передатчик радиомодуля. Наоборот аналоговый сигнал от передатчика преобразуется в цифровую последовательность битов в микрокомпьютер. Терминал выполнен на основе интегральной схемы фирмы CML.

Входы и выходы телеметрических данных

В качестве пользовательского расширения радиотерминалы Конел CDA 70-U-E могут быть подключены напрямую или через преобразователь уровней ко входам и выходами технологических устройств. Порт для прямого подключения датчиков и пользовательских устройств представляет собой разъем RJ45 с обозначением CIO. На этом разъеме выведено 5 сигналов. Каждый из них может быть использован в качестве входа или выхода. Вход может быть аналоговый с диапазоном 0-5В или логический с установкой уровня переключения. Выходом является открытый коллектор, который позволяет переключать ток до 500мА.

Считывание и запись сигналов возможно не только из радиосети, но и из любого последовательного порта RS232. Конфигурацией двух радиотерминалов Конел CDA 70-U-E можно создать простое технологическое устройство, где на основе сигналов из одного радиотерминала управляются сигналы на выходе второго радиотерминала и наоборот. Для более полного использования между CIO разъемом радиотерминала и пользовательского устройства устанавливается интерфейсное устройство (преобразователь уровней), которое имеет входы напряжения и тока с устанавливаемыми диапазонами, входы для измерения сопротивления (термометры, монометры и пр.), логические входы с гальванической развязкой и выходы с реле. С таким дополнением можно создать простую и дешевую телеметрическую станцию без использования промышленного программируемого контроллера.

Протоколы пользовательского интерфейса

Для удобства пользователя в терминале реализовано более 50 стандартных коммуникационных протоколов (Modbus, Sbus, Mbus, IEC 870, и т.д). По требованию заказчика можно реализовать новые протоколы, которые пока радиотерминалом не поддерживаются.

Технические характеристики

Индикация состояний радиотерминала Конел CDA 70-U-E

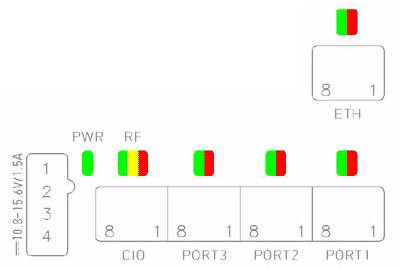

На лицевой панели радиотерминала Конел CDA 70-U-E находится семь светодиодов (LED), которые изображают состояние радиотерминала. Светодиоды упорядочены в три группы:

Пользовательские интерфейсы

На передней панели радиотерминала размещены 4 разъема RJ45. Три разъема с обозначением COM1, COM2 и COM3 - это последовательные порты 1 x MBUS, 1 x RS485, 1 x RS232. Четвертый - порт ETHERNET | Ethernet . Пятый разъем, обозначенный CIO, предназначен для прямого подключения технологических входов и выходов. Управление и сбор данных поставляется в качестве опции радиотерминала Конел CDA 70-U-E по желанию заказчика.

Разводка разъемов COM1, COM2 и COM3 (панельная розетка RJ45)

(RS232 - DCE - Data Communication Equipment)

Присоединение разъема питания (PWDD)

Для питания радиотерминала Конел CDA 70-U-E необходимо постоянное напряжение от +10.8 до +15.6 В (12В аккумулятор). При приеме терминал потребляет ток 190 mA. При передаче потребляемый ток зависит от мощности передачи (для 3 Вт это 1500 mA). Для нормальной работы необходимо, чтобы блок питания гарантировал максимальный пиковый ток 2000 мА.
