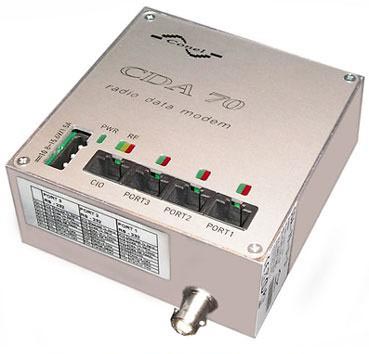

Радиомодем Conel CDA 70-U-4M УКВ диапазона разработан для дистанционного сбора информации с объектов по радиоэфиру. применяются полудуплексная радиосвязь на едином частотном канале. Модемы передают в частотном диапазоне от 403 до 470 МГц. Скорость передачи радиомодема CONEL CDA 70-U-4M по радиоканалу составляет до 21,7 КБит/с. Мощность передатчика - программируемая от 10 мВт до 5 Вт. Модем крепится на DIN рейку.

При модуляции FFSK скорость передачи составляет 21,7 КБит/с при шаге 20 и 25 кГц, или 10,8 КБит/с с шагом 12,5 кГц. С модуляцией GMSK скорость передачи 10,8 кБит/с шаг 20 и 25 кГц, или 5,4 КБит/с (шагом сетки частот - 12,5 кГц).

При использовании GMSK модуляции и ширины канала 20~25 кГц скорость передачи составляет 10.8 бод, при ширине канала 12.5 кГц - 5.4 бод.

Коммуникационный протокол, используемый для связи между модемами по радиоэфиру обеспечивает доступ радиомодема CONEL CDA 70-U-4M к радиоканалу, разрешение коллизий, ретрансляцию и другие функции, необходимые для совместной работы модемов в радиосети. Это позволяет создавать сложную радиосеть или несколько независимых сетей на одной частоте.

Радиопередатчик CONEL CDA 70-U-4M

Радиопередатчик CONEL CDA 70-U-4M функционирует на базе синтезатора частот, позволяющего программировать частоту во всем УКВ диапазоне частот. Это позволяет заказывать модем не дожидаясь выделения номинала частоты Госсвязьнадзором, тем самым ускорять сроки ввода сети сбора данных в эксплуатацию. Возможно задание различных уровней мощности сигнала передатчика (от 10 мВт до 5 Вт).

Процессор отслеживает мощность выходного сигнала и рабочую частоту. Модуль приемо-передатчика снабжает микропроцессор информацией об уровне входного сигнала (RSSI – Received Signal Strength Indicator). Эта информация используется для измерения силы сигнала между отдельными узлами радиосети. Функция RSSI позволяет контролировать работоспособность радиосети, а также получать информацию об уровне помех в зоне каждого отдельного радиомодема.

Микрокомпьютер радиомодема CONEL CDA 70-U-4M

Основой микрокомпьютера радиомодема CONEL CDA 70-U-4M служит 32-битный процессор с 1 МБ постоянной памяти (RAM) и 512 кБ перезаписываемой памяти (FLASH ROM), а также таймер реального времени с энергонезависимым питанием.

С одной стороны микрокомпьютер подключен к радиопередатчику через модемный модуль, а с другой стороны - к модулю портов пользовательского интерфейса, обеспечивающему согласование стандартных уровней сигнала для RS232, RS485 и MBUS портов. Микрокомпьютер поддерживает подключение до четырех устройств. Все пользовательские порты представляют собой стандартные розетки RJ45, обозначенные PORT1, PORT2, PORT3 и CIO.

Все порты RS232 оснащены защитой от перенапряжения. В случае подключения устройства с RS485 портом преобразователь уровней сигнала переключится в соответствующий режим. Различные конвекторы или линейные усилители сигнала полезно использовать в случае если применяется короткий/длинный соединительный кабель и потери в нем малы/велики, а также в случае необходимости гальванической развязки.

Для каждого интерфейсного разъема могут использоваться различные устройства со своим протоколом обмена. Таким образом микрокомпьютер может также работать как конвертер протоколов между различными пользовательскими устройствами. Это позволяет общаться между собой устройствам с различными протоколами. Программирование модема CONEL CDA 70-U-3 возможно через любой последовательный порт RS232.

Микрокомпьютер может контролировать необходимость конвертирования (RS485). Для каждого интерфейсного разъема могут использоваться различные устройства со своим протоколом обмена. Таким образом микрокомпьютер может также работать как конвертер протоколов между различными пользовательскими устройствами. Это позволяет общаться между собой устройствам с различными протоколами. Программирование радиомодема CONEL CDA 70-U-4M возможно через последовательный порт RS232.

Модем

Модем преобразовывает цифровую последовательность потока битов из микрокомпьютера в аналоговую модуляцию FFSK, или GMSK, которая поступает на передатчик радиомодуля. Наоборот аналоговый сигнал от передатчика преобразуется в цифровую последовательность битов в микрокомпьютер. Модем выполнен на основе интегральной схемы фирмы CML.

Порт CIO

В качестве пользовательского расширения радиомодемы CONEL CDA 70-U-4M могут быть подключены напрямую или через преобразователь уровней ко входам и выходами технологических устройств. Порт для прямого подключения датчиков и пользовательских устройств представляет собой разъем RJ45 с обозначением CIO. На этом разъеме выведено 5 сигналов. Каждый из них может быть использован в качестве входа или выхода. Вход может быть аналоговый с диапазоном 0-5В или логический с установкой уровня переключения. Выходом является открытый коллектор, который позволяет переключать ток до 500мА.

Считывание и запись сигналов возможно не только из радиосети, но и из любого последовательного порта RS232. Конфигурацией двух радиомодемов CONEL CDA 70-U-4M можно создать простое технологическое устройство, где на основе сигналов из одного радиомодема управляются сигналы на выходе второго радиомодема и наоборот. Для более полного использования между CIO разъемом радиомодема и пользовательского устройства устанавливается интерфейсное устройство (преобразователь уровней), которое имеет входы напряжения и тока с устанавливаемыми диапазонами, входы для измерения сопротивления (термометры, монометры и пр.), логические входы с гальванической развязкой и выходы с реле. С таким дополнением можно создать простую и дешевую телеметрическую станцию без использования промышленного программируемого контроллера.

Протоколы пользовательского интерфейса

На пользовательском интерфейсе реализовано более 50 общеприменяемых коммуникационных протоколов (Modbus, Sbus, Mbus, IEC 870, и т.д). По требованию заказчика можно реализовать новые протоколы, которые пока радиомодемом не поддерживаются.

Технические характеристики

Индикация состояний радиомодема CONEL CDA 70-U-4M

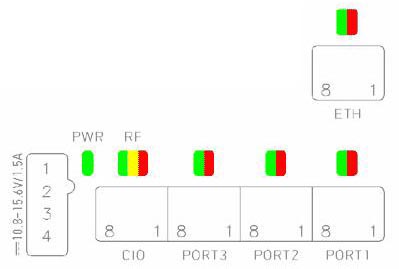

На лицевой панели радиомодема CONEL CDA 70-U-4M находится семь светодиодов (LED), которые изображают состояние радиомодема. Светодиоды упорядочены в три группы:

Пользовательские интерфейсы

На передней панели радиомодема размещены 4 разъема RJ45. Три разъема с обозначением COM1, COM2 и COM3 - это последовательные порты 1 x MBUS, 1 x RS485, 1 x RS232. Четвертый - порт ETHERNET | Ethernet . Пятый разъем, обозначенный CIO, предназначен для прямого подключения технологических входов и выходов. Управление и сбор данных поставляется в качестве опции радиомодема CONEL CDA 70-U-4M по желанию заказчика.

Разводка разъемов COM1, COM2 и COM3 (панельная розетка RJ45)

(RS232 - DCE - Data Communication Equipment)

Присоединение разъема питания (PWDD)

Для питания радиомодема CONEL CDA 70-U-4M необходимо постоянное напряжение от +10.8 до +15.6 В (12В аккумулятор). При приеме модем потребляет ток 190 mA. При передаче потребляемый ток зависит от мощности передачи (для 3 Вт это 1500 mA). Для нормальной работы необходимо, чтобы блок питания гарантировал максимальный пиковый ток 2000 мА.
