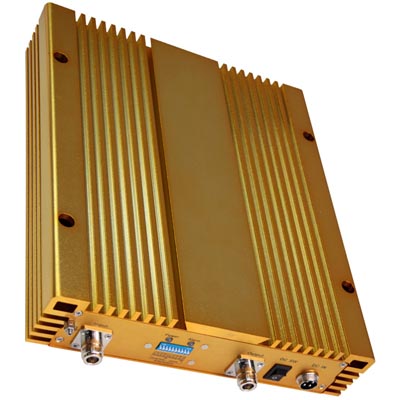

Picocell 2000 BST бустер UMTS-2100

Линейный усилитель PicoCell 2000 BST предназначен для расширения зоны покрытия удаленных помещений в составе систем на базе селективных или широкополосных репитеров Picocell 2000. Репитер PICOCELL 2000BST применяется исключительно совместно с основным ретранслятором и предназначен для расширения зоны покрытия.

PICOCELL 2000 BST является дополнительным усилительным устройством, предназначенным для установки в составе ретрансляторной системы внутри помещений, где уровень сигнала или усиление недостаточны для уверенной работы абонентских телефонов. Как правило, основной ретранслятор располагается как можно ближе к наружной антенне и обслуживает близко расположенные к нему зоны. Часть выходного сигнала основного ретранслятора подается на магистральный кабель для обслуживания удаленных зон здания через усилитель Picocell 2000BST.

Бустер Picocell 2000 BST предназначен для расширения зоны покрытия удаленных помещений в составе систем на базе GSM репитеров PicoCell усиливающих сигнал в диапазоне UMTS-2100. Является хорошим решением для распределенных систем. Обладает системой автоматической и ручной регулировки усиления канала DownLink системы, низкими показателями шума.

Применяется в помещениях больших размеров: холлы, магазины, офисы, загородные дома, бары, рестораны и пр. Бустер (умощнитель) Пикоселл 2000BST с малым коэффициентом усиления 40 дБ и большой выходной мощностью 2000 мВт. Покрывает площадь до 2500 кв.м. Работает в связке с репитерами Picocell 2000 для расширения зоны покрытия 3G внутри помещений.

Принцип работы усилителя Пикоселл 2000 BST

Сигнал от базовой станции сотового оператора принимается донорной (наружной) антенной и по кабелю поступает в репитер, где этот сигнал усиливается и по кабелю поступает на сервисную (внутреннюю) антенну, которая переизлучает сигнал абоненту . При необходимости может быть установлено несколько внутренних антенн, которые подключаются к репитеру через разветвители (возможность подключения нескольких антенн зависит от характеристик репитера, количества кабеля в системе усиления и условий применения репитера).

В свою очередь, сигналы от абонентских телефонов (одновременно может работать несколько телефонов) принимаются внутренней антенной и поступают в репитер, где усиливаются до необходимого уровня, по- ступают по кабелю на внешнюю антенну и излучаются в направлении на базовую станцию сотовой сети. Выходная мощность репитера автоматически ограничивается, что гарантирует минимальный уровень интермодуляционных искажений. При этом сотовый телефон работает в режиме минимальной мощности, необходимой для устойчивой связи, что существенно уменьшает СВЧ облучение владельца по сравнению с вариантом использования такого телефона без репитера.

Общие требования к размещению антенн и репитера Пикоселл 2000BST

Наружная антенна устанавливается на мачте, на крыше или на стене здания в месте, обеспечивающем наибольший уровень сигнала базовой станции используемого оператора сотовой сети. Предварительный выбор места установки желательно осуществлять с использованием специальных измерительных приборов или как минимум с помощью сотового телефона, подключенного к внешней антенне и работающего в «сервисном» режим е . Расстояние между внешней и внутренней антеннами определяется параметрами всех элементов устанавливаемой системы (антенн, репитера, кабелей, разветвителей, экранирующими и поглощающими свойствами конструкций помещения) и может составлять от 5 до 20 метров. Для нормальной работы репитера должна обеспечиваться максимально возможная электромагнитная экранировка между антеннами с учетом затухания в подводящих кабелях.

Уровень экранировки должен быть как минимум на 20дБ больше, чем установленное усиление репитера. Во избежание перегрузки репитера желательно размещать внутренние антенны таким образом, что бы абонент не мог приблизиться к антенне на расстояние менее одного двух метров.

Репитер Picocell 2000 BST рассчитан на непрерывную круглосуточную эксплуатацию при температуре окружающего воздуха от -10° С до + 55°С. Выбирая место для установки, необходимо обеспечить хорошую вентиляцию, отсутствие электромагнитных полей, избыточной влажности и других неблагоприятных факторов.

При монтаже репитера используйте крепеж из комплекта поставки. Длина соединительных кабелей должна быть как можно короче, чтобы вносимое затухание сигнала было минимальным, но натяжение кабелей не должно быть чрезмерным. Подсоедините разъемы кабелей от антенн к соответствующим разъемам репитера. Затяжку разъёмного соединения производить только накидной гайкой. Внутренние поверхности ВЧ разъемов должны быть чистыми. Подключите адаптер к сети питания. Шнур питания должен быть проложен свободно, без натяжения.

Функциональные достоинства ретранслятора Picocell 2000BST

• Линейный усилитель PICOCELL 2000 BST предназначен для расширения зоны покрытия удаленных помещений в составе систем на базе селективных или широкополосных репитеров PicoCell 2000
• Простое и экономичное решение для распределенных систем
• Автоматическая и ручная регулировка усиления канала DownLink системы
• Применяется в помещениях больших размеров: холлы, магазины, офисы, загородные дома, бары, рестораны и пр.

Технические характеристики репитера PICOCELL 2000BST

Комплектация сотового усилителя PicoCell 2000BST

• Линейный усилитель PicoCell 2000 BST
• Сетевой адаптер питания
• Комплект крепежа к стене
• Руководство по эксплуатации
