PicoCell E900/1800 SXA репитер связи

Встроенная система защиты от самовозбуждения и радиопомех, возникших в полосе Up-link канала, одновременно может обслуживать до 35 абонентов

Ретранслятор PicoCell E900/1800 SXA представляет собой широкополосный двунаправленный усилитель радиосигналов сетей подвижной радиотелефонной связи стандарта GSM 900/1800 и является устройством, предназначенным для исключения «мертвых зон» внутри помещений, где уровень сигнала недостаточен для уверенной работы абонентских телефонов. PICOCELL E900/1800SXA рекомендуется использовать при проблемах с голосовой связью в кафе, ресторанах, офисах, подвалах и других помещениях, площадь которых не превышает 1500 кв. м.

Репитер PICOCELL E900/1800 SXA предназначен для установки внутри жилых, офисных и других помещениях с «комнатными» условиями эксплуатации. Picocell E900/1800SXA обеспечивает усиление радиосигналов сетей подвижной радиотелефонной связи стандарта GSM в диапазонах 900МГц и 1800МГц и применяется для покрытия территорий и помещений, где качество связи не отвечает требованиям из-за затухания радиосигналов, обусловленного рельефом местности, особенностями застройки или удалением от базовой станции.

Графический ЖК дисплей и расширенное меню управления позволяют контролировать уровни усиленных сигналов и управлять техническими параметрами: каналами Up-link и Dn-link независимо друг от друга. Это дает дополнительные возможности и облегчает работу при инсталляции ретранслятора на объекте.

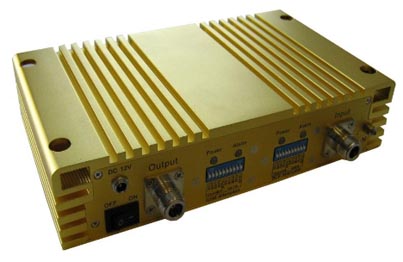

Корпус ретранслятора Picocell E900/1800 SXA выполнен из алюминиевого сплава, что помимо прочности конструкции обеспечивает необходимую экранировку от внешних помех и позволяет получить хороший теплоотвод выделяемой энергии за счет радиаторов, расположенных по обеим сторонам корпуса. В ребрах радиаторов имеются отверстия для крепления ретранслятора на стене или любой другой вертикальной поверхности.

Усилитель сотовой связи Пикоселл E900/1800SXA поддерживает полные частотные диапазоны стандартов GSM 900 и GSM 1800, обеспечивая услуги связи всех операторов подвижной радиотелефонной связи стандарта GSM 900/1800 без каких-либо дополнительных кабельных подключений. Обеспечивает высокое качество работы радиотелефонов внутри зданий, в офисах, вестибюлях гостиниц, подвалах, ангарах или иных местах с плохими условиями приема сигнала сотовой станции.

Общие требования к размещению антенн и ретранслятора Пикоселл E900/1800 SXA

Наружная антенна устанавливается на мачте, на крыше или на стене здания в месте, обеспечивающем наибольший уровень сигнала базовой станции, используемого оператора сотовой сети. Предварительный выбор места установки желательно осуществлять с использованием специальных измерительных приборов или, как минимум, с помощью сотового телефона, подключённого к внешней антенне и работающего в «сервисном» режиме . Расстояние по вертикали между внешней и внутренней антенной должно быть не менее 3 метров. Для нормальной работы ретранслятора должна обеспечиваться максимально возможная электромагнитная экранировка между антеннами с учётом затухания в подводящих кабелях. Уровень экранировки должен быть как минимум на 20 дБ больше, чем установленное усиление ретранслятора. Во избежание перегрузки ретранслятора желательно размещать внутренние антенны таким образом, чтобы абонент не мог приблизиться к антенне на расстояние менее одного - двух метров. Ретранслятор рассчитан на непрерывную, круглосуточную эксплуатацию в помещениях при температуре окружающего воздуха от +5 до +40С. Выбирая место для установки необходимо обеспечить хорошую вентиляцию, отсутствие электромагнитных полей, избыточной влажности и других неблагоприятных факторов.

Принцип работы репитера Пикоселл E900/1800SXA

Ретранслятор Picocell E900/1800 SXA работает следующим образом. Слабый сигнал от базовой станции принимается наружной направленной антенной, по кабелю поступает на ретранслятор, где этот сигнал усиливается и по кабелю поступает на внутреннюю антенну, которая переизлучает сигнал абоненту. При необходимости может быть установлено несколько внутренних антенн, которые подключаются к ретранслятору через разветвители. В помещении уровень сигнала становится достаточным для работы сотового телефона. В свою очередь, сигналы от абонентских телефонов (одновременно может работать несколько телефонов) принимаются внутренней антенной и поступают в ретранслятор, где усиливаются до необходимого уровня, поступают по кабелю на внешнюю антенну и излучаются в направлении на базовую станцию сотовой сети. Выходная мощность ретранслятора автоматически ограничивается, что гарантирует минимальный уровень интермодуляционных искажений. При этом сотовый телефон работает в режиме минимальной мощности, необходимой для устойчивой связи , что существенно уменьшает СВЧ облучение владельца по сравнению с вариантом использования такого телефона без ретранслятора.

Функциональные достоинства ретранслятора Picocell E900/1800SXA

• Расширенный диапазон
• Встроенная система защиты от самовозбуждения и радиопомех, возникших в полосе Up-link канала
• Контроль температуры радиоблока
• Контроль питающего напряжения адаптера
• Площадь покрытия до 800 м2
• Одновременно может обслуживать до 35 абонентов
• Минимум отрицательного воздействия на экологию
• Эффективная система защиты сети оператора от помех

Технические характеристики репитера PICOCELL E900/1800 SXA

Комплектация сотового усилителя PicoCell E900/1800 SXA

• Ретранслятор PicoCell E900/1800SXA
• Сетевой адаптер питания на 12 VDC
• Комплект крепежа
• Паспорт. Руководство по эксплуатации
