Широкополосный усилитель UMTS Picocell 2000SXP

Ретранслятор PicoCell 2000 SXP предназначен для усиления радиосигналов сетей подвижной радиотелефонной связи стандарта UMTS и устанавливается внутри жилых, офисных и других помещениях, изолированных от прямого воздействия окружающей среды. Применение ретранслятора PICOCELL 2000SXP исключает наличие «мертвых» зон внутри помещений площадью до 3000 м², где уровень сигнала недостаточен д ля уверенной работы абонентских телефонов.

Репитер PICOCELL 2000 SXP локальный полно полосный (60МГц) ретранслятор 3G UMTS. Применяется для улучшения качества сотовой связи операторов МегаФон, МТС, БиЛайн, Теле2 при условии наличия достаточного количества частотных каналов в диапазоне 3G UMTS. Picocell 2000SXP может использоваться в офисах, магазинах, ресторанах, подвалах средних размеров. Ориентировочная площадь покрытия 1500 кв. метров. Имеет встроенный блок питания. В случае необходимости зона покрытия может быть значительно увеличена при помощи дополнительного линейного усилителя Picocell 2000BST. Устанавливается в отапливаемом помещении.

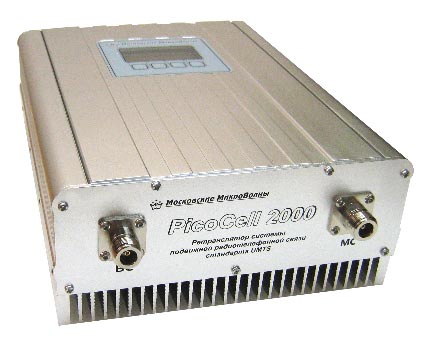

Корпус ретранслятора Picocell 2000 SXP выполнен из алюминиевого сплава, что помимо прочности конструкции обеспечивает необходимую экранировку от внешних помех и позволяет получить хороший теплоотвод выделяемой энергии за счет радиатора, расположенного на задней стенке. В боковых ребрах радиатора имеются отверстия для вертикального крепления ретранслятора на стене или любой другой поверхности. На верхней панели корпуса расположен разъем питания для подключения адаптера питания, поставляемого в комплекте, а также тумблер для включения питания. На нижней панели расположены разъемы MS N-ти- па и BS N-типа для подключения кабеля от внутренних антенн и внешней антенн соответственно. Также на верхней панели имеется этикетка с наименованием изделия, заводским номером, датой выпуска, фирменный знак и наименование предприятия–изготовителя.

Управление параметрами и контроль режимов ретранслятора осуществляется с помощью встроенного микроконтроллера. Вся информация, необходимая при настройке системы, при монтаже и в дальнейшей работе, отображается на графическом ЖК-дисплее, расположенном на лицевой панели ретранслятора. Настройка производится с клавиатуры, расположенной под дисплеем, с помощью русскоязычного меню.

Принцип работы репитера

Сигнал от базовой станции сотового оператора принимается донорной (наружной) антенной и по кабелю поступает в ретранслятор, где этот сигнал усиливается и по кабелю поступает на сервисную (внутреннюю) антенну, которая переизлучает сигнал абоненту. При необходимости может быть установлено несколько внутренних антенн, которые подключаются к ретранслятору через разветвители (возможность подключения нескольких антенн зависит от характеристик ретранслятора, количества кабеля в системе усиления и условий применения ретранслятора). В свою очередь, сигналы от абонентских телефонов (одновременно может работать несколько телефонов) принимаются внутренней антенной и поступают в ретранслятор, где усиливаются до необходимого уровня, поступают по кабелю на внешнюю антенну и излучаются в направлении на базовую станцию сотовой сети. Выходная мощность ретранслятора автоматически ограничивается, что гарантирует минимальный уровень интермодуляционных искажений. При этом сотовый телефон работает в режиме минимальной мощности, необходимой для устойчивой связи, что существенно уменьшает СВЧ облучение владельца по сравнению с вариантом использования такого телефона без ретранслятора.

Функциональные достоинства ретранслятора Пикоселл 2000SXP

• Репитер PicoCell 2000 SXP совместим с любыми сотовыми телефонами и поддерживает стандарт 3G.
• Ширина полосы рабочих частот репитера достаточно велика, что позволяет гарантировать качественный прием сигнала в любой зоне, независимо от местонахождения антенны и пользователя сотовой связи.
• Использование репитера снижает риск СВЧ-облучения владельцев сотовых телефонов, а также увеличивает длительность работы аккумулятора телефона без подзарядки, что продлевает срок службы телефона и не наносит вреда его владельцу.
• Репитер сертифицирован Министерством Связи Российской Федерации.

Технические характеристики репитера Пикоселл 2000 SXP

Комплектация сотового усилителя Picocell 2000 SXP

• Ретранслятор Picocell 2000SXP
• Адаптер питания
• Инструкция по эксплуатации
