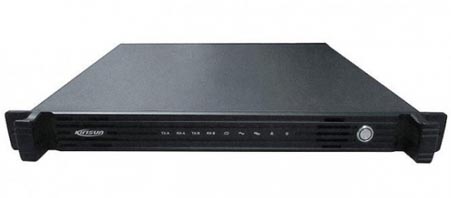

Базовый цифро-аналоговый ретранслятор Kirisun DR600

Цифровой DMR ретранслятор Kirisun DR600 - создан на основе самых современных цифровых технологий открытого стандарта радиосвязи DMR и предлагает широкий набор функций по осуществлению передачи голоса и данных. Радиоретранслятор соответствует 2-му и 3-му классам аппаратуры (Tier II и Tier III), отличается эргономичностью конструкции. Ретранслятор рассчитан на полномасштабную работу в цифровом режиме, обеспечивает высокую эффективность управления и быструю реакцию в экстренной ситуации.

Репитер Kirisun DR600 DMR UHF работает в частотном диапазоне 400-470 МГц, поддерживает все типы индивидуальных, групповых и общих вызовов, удалённое включение и выключение радиостанций, полноценное гибкое сетевое взаимодействие, 64 канала памяти. Репитер имеет отлично отводящий лишнее тепло корпус. Ethernet-порт позволяет осуществлять многоузловое IP-соединение.

Модель DR 600 оснащена инновационной охлаждающей системой, состоящей из охлаждающего контура и трёх вентиляторов, что предотвращает репитер KIRISUN DR 600 от перегрева даже при работе на излучение максимальной мощности. DR 600 автоматически переключается в аналоговый или цифровой режим в зависимости от типа принимаемого сигнала (*если ретранслятор работает в смешанном режиме). Это позволяет использовать смешанный аналогово-цифровой парк радиостанций.

Kirisun DR600 - это современный аналогово-цифровой базовый радиоретранслятор высокой мощности (40 Вт), способный работать на 64 каналах, в диапазонах VHF или UHF в зависимости от версии (выбирается при покупке). Ретранслятор (репитер) используется для обеспечения совместной работы многих устройств связи, особенно при покрытии недоступных зон. Создан на основе самых современных цифровых технологий открытого стандарта радиосвязи DMR.

Базовый цифро-аналоговый ретранслятор Kirisun DR600 DMR UHF - решение как для увеличения дальности действия носимых радиостанций, так и для организации системы коммуникации в стандарте DMR Tier II TDMA с возможностью использования 2-ух слотов для передачи данных и голоса. Репитер создан для базовой установки в стойку. Благодаря высокой выходной мощности, при использовании репитера достигаются максимально большие радиусы покрытия и передачи данных.

Репитер KIRISUN DR 600 имеет компактные габариты, которые позволяют размещать оборудование максимально эффективно. Это особо актуально при построении высокоемких сайтов. Для работы в существующих аналоговых системах, ретранслятор DR-600 может быть настроен на любые CTCSS/DCS субтоны и все возможности, позволяющие обеспечивать двустороннюю связь аналоговых радиостанций.

Функциональные свойства Kirisun DR600

Цифровой протокол ETSI-TS102 361-1,-2,-3
CTCSS/DCS аналогового режима работы
Стабильность частоты ±0.5 ppm
Волновое сопротивление 50 Ом
Искажение аудио не более 3 %
Избирательность по соседнему каналу TIA603 70 дБ при 12.5 кГц/75 дБ при 20/25 кГц, ETSI: 70 дБ при 12.5 кГц/75 дБ при 20/25 кГц
Эффективная система охлаждения
Частотный диапазон 136-174 МГц
Выходная мощность до 25 Вт
64 канала памяти
Питание от сети 220 В
Ширина канала: 12.5/20/25 кГц
Аналоговая модуляция FM 11K0F3E (12.5 кГц), 14K0F3E (20 кГц), 16K0F3E (25 кГц)
Цифровая модуляция 4FSK (DMR Tier II), 7K60FXD (12.5 кГц, данные), 7K60FXE (12.5 кГц, данные + голос)
Тип цифрового вокодера AMBE++

Технические характеристики модели Kirisun DR600

Модель	Kirisun DR600
Количество каналов	64
Потребление тока в режиме передачи	<15 А (45 Вт)
Диапазоны частот (МГц)	146-174
Шаг сетки частот (кГц)	12.5/20/25
Габариты (мм)	482.6 × 450 × 44
Масса (кг)	11.2
Диапазон рабочих температур	-30°C ~ +60°C
Напряжение питания (В)	13.8±20%, (по заказу: 100-250В 50/60Гц)
Диапазон температур хранения	-40°C ~ +85°C
Стандарт МЭК	IEC 61000-4-2(level 4)
Максимальный рабочий цикл	100%
Тип вокодера	AMBE + 2
Передатчик
Отклонение частоты	±0.5 × 10-6
Выходная мощность несущей (Вт)	45
Уровень паразитной ЧМ	-40дБ при 12.5кГц, -45дБ при 20кГц/25кГц
Уровень побочных излучений	-36 дБм<1ГГц, -30 дБм>1ГГц
Уровень излучений в соседнем канале	-60дБн при 12.5кГц, -70дБн при 20/25кГц
Тип модуляции, класс излучения	ЧМ; 12.5 кГц: 11KØF3E, 25 кГц: 16KØF3E
Максимальная девиация частоты	2.5кГц при 12.5кГц, 4кГц при 20кГц, 5кГц при 25кГц
Отклонение АЧМХ	+1 дБ ~ -3 дБ
Коэффициент нелинейных искажений	<3%
Цифровая модуляция, 4FSK	12.5 кГц (только данные): 7K60FXD,
12.5 кГц (данные + голос): 7K60FXE
Приемник
Чувствительность (аналог. режим)	<0.30 мкВ (12 дБ SINAD)
Чувствительность (цифр. режим)	<0.30 мкВ (5% BER)
Интермодуляционная избирательность	TIA603: 75 дБ ETSI: 75 дБ
Избирательность по соседнему каналу	TIA603: 70 дБ при 12.5 кГц/75 дБ при 20/25 кГц ETSI: 70дБ при 12.5кГц/75дБ при 20/25кГц
Избирательность по побочным каналам	TIA603: 75 дБ; ETSI: 70 дБ
Коэффициент нелинейных искажений	<3%
Уровень фона	-40 дБ
Отклонение АЧХ	+1 дБ, ~ -3 дБ

Комплектность поставки Kirisun DR600

Ретранслятор Kirisun DR600 DMR VHF
Кабель питания от сети 220В
Инструкция по применению
Упаковка
