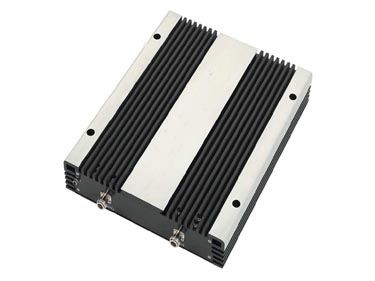

Everstream TRI-15 AG трехдиапазонный репитер

Усилитель EVERSTREAM TRI15 AG предназначен для обеспечения работы сотовой связи стандарта GSM 900 / GSM 1800 / 3G в местах со слабым уровнем сигнала или при его полном отсутствии. Эверстрим TRI-15 AG GSM900/1800/3G (70 dB / 15 dBm) ретранслятор GSM 900 / GSM 1800 / 3G сигнала ретранслятор GSM 900 / GSM 1800 / 3G сигнала с коэффициентом усиления 65-70 дБ, выходной мощностью 20 дБм, автоматической регулировкой усиления. В модельном ряде существует три модификации этого репитера: EVERSTREAM TRI 15 AG : выходная мощность 10 дБм, коэффициент усиления 65-70 дБ. Everstream TRI-15 AGC: выходная мощность 15 дБм, коэффициент усиления 65-70 дБ.

Новый трехдиапазонный репитер EVERSTREAM TRI-15 AG разработан специально для усиления сигнала мобильной связи в трех диапазонах. Ретранслятор удобен тем что обеспечивает усиление одновременно на популярных диапазонах 3G (UMTS), GSM900, GSM1800. Ранее до выхода новинки приходилось подбирать два-три типа репитеров в зависимости от того телефоны каких сотовых операторов будут использоваться, так как предшествующие модели обеспечивали усиление только в одном диапазоне. Многодиапазонный усилитель GSM сигналов обеспечивает усиление на всех распространенных стандартах сотовой связи, его можно смело использовать для ретрансляции сигналов сотовой сети таких операторов как Билайн, МТС, Мегафон и Теле 2 (сотовый дискаунтер работающий на частотах 1800 МГц). Универсальный репитер 900/1800/2100 (3G) поддерживает диапазон высокоскоростного мобильного Интернета, поэтому Вы всегда сможете воспользоваться всеми видами сотовой связи находясь в зоне действия вседиапазонного усилителя Everstream TRI 15 AG.

Everstream TRI-15 AG — ретранслятор GSM 900 / GSM 1800 / 3G сигнала с коэффициентом усиления 65-70 дБ, выходной мощностью 15 дБм, автоматической регулировкой усиления. В продуктах данной серии есть функция AGC (Automatic Gain Control), с помощью которой ретранслятор автоматически устанавливает нужный уровень мощности сигнала.

В модельном ряде существует три модификации этого репитера:

Everstream TRI-10 AGC: выходная мощность 10 дБм, коэффициент усиления 65-70 дБ.

Everstream TRI-15 AGC: выходная мощность 15 дБм, коэффициент усиления 65-70 дБ.

Everstream TRI-20 AGC: выходная мощность 20 дБм, коэффициент усиления 65-70 дБ.

При работе репитера Everstream TRI15 AG контролируются следующие параметры: уровень выходной мощности направления «станция-телефон» уровень выходной мощности направления «телефон-станция» величина напряжения на вторичных источниках питания температура корпуса усилителя Усилитель TRI-15 AG предназначен для обеспечения работы сотовой связи стандарта GSM 900 / GSM 1800 / 3G в местах со слабым уровнем сигнала или при его полном отсутствии. В комплекте: только ретранслятор.

При работе репитера контролируются следующие параметры:

уровень выходной мощности направления «станция-телефон»

уровень выходной мощности направления «телефон-станция»

величина напряжения на вторичных источниках питания

температура корпуса усилителя

EVERSTREAM TRI15 AG - широкополосный усилитель, усиливающий сигнал в стандартах связи GSM900/1800/2000(3G). Репитер Эверстрим TRI-15 AG обеспечивает усиление с коэффициентом 80 дБ, мощность 650 мВт. Корпус GSM+3G репитера не герметичный (-10..+55С). Репитер EVERSTREAM TRI 15 AG создает зону уверенного сотового покрытия. Репитер (усилитель) EVERSTREAM TRI-15 AG является комплектующим изделием для построения ретрансляционных систем сотовой связи.

Технические характеристики Everstream TRI 15 AG

Модель	Everstream TRI-15 AG
Характеристика		Восходящий канал связи	Нисходящий канал связи
Диапазон частот	GSM900 + DCS + WCDMA	890 ~ 915 МГц	935 ~ 960 МГц
		1710 ~ 1785 МГц	1805 ~ 1880 МГц
		1920 ~ 1980 МГц	2110 ~ 2170 МГц
Макс. усиление		65 ~ 70 дБ	65 ~ 75 дБ
Ручной регулятор усиления		31 дБ с шагом 1 дБ
Автоматический регулятор усиления		>20 дБ
Ширина полосы		Широкополосный
Неравномерность в полосе пропускания		CDMA, GSM ≤ 8 дБ; DCS ≤ 10 дБ; WCDMA ≤ 6 дБ
Макс. входная мощность без повреждения		0 дБм
Выходная мощность		10~20 дБм	10~24 дБм
Интермодуляционные помехи	9 KГц~1 ГГц	≤ -36 дБм	≤ -36 дБм при Po ≤ 20 дБм
	1 ГГц~12,75 ГГц	≤ -30 дБм	≤ -30 дБм при Po ≤ 20 дБм
Побочное излучение	1 ГГц~1 ГГц	≤ -36 дБм	≤ -36 дБм
	1 ГГц~12,75 ГГц	≤ -30 дБм	≤ -30 дБм
Маска побочного излучения (WCDMA)		Соответствует 3GPP TS 25.106
Точность модуляции (WCDMA)		Соответствует 3GPP TS 25.106
Ошибка выхода за пределы пикового кода (WCDMA)		Соответствует 3GPP TS 25.106
ACRR (WCDMA)		>30дБ при ±5МГц и ±10МГц
Уровень шума при максимальном усилении		≤ 8 дБ (стандарт)
Затухание отражения		≤ -8 дБ
Время запаздывания		≤ 0,5 мкм
Среднее время безотказной работы		>50000 часов
Источник питания		AC: 90~265В, 50/60 Гц; DC: 12В 10A
Потребляемая мощность		<55 Вт
Импеданс		50 Ом
Уровень входного сигнала	нормальный	На границе зеленого и оранжевого (-50 дБм или выше)
	низкий	Зеленый
	высокий	Диапазон 1-5дБ: оранжевый, более 20дБ: красный
Физические характеристики TRI-15 AGC
Радиочастотный разъем		N-Female
Переключатель		Выключатель питания, ручной регулятор усиления
Охлаждение		Охлаждающий радиатор
Размеры (Г x Ш x В)		330 x 268 x 58 мм
Масса		Не более 5 кг
Тип установки		Настенный
Условия окружающей среды		IP40
Влажность		Не более 90%
Рабочая температура		-10°C - 55°C

Комплект поставки Everstream TRI15 AG

Репитер TRI-15 AG
Инструкция
Упаковка
