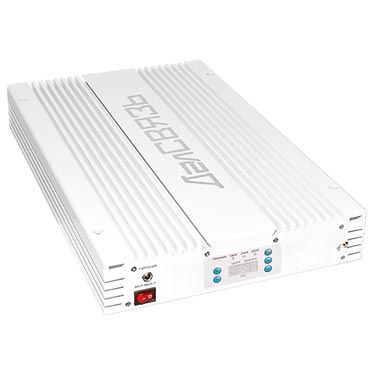

Репитер ДалСВЯЗЬ DS 1800/2100/2600-23 предназначен для усиления радиосигналов сетей подвижной радиотелефонной связи стандартов сотовой связи. Устанавливается внутри жилых, офисных и других помещениях, изолированных от прямого воздействия окружающей среды. Применение репитера исключает наличие «мертвых» зон внутри помещений, где уровень сигнала недостаточен для уверенной работы абонентских телефонов.

ДалСВЯЗЬ DS-1800/2100/2600 23 репитер работает одновременно в трех частотных диапазонах: 1800, 2100 и 2600 МГц. Выходная мощность до 23дБм позволяет усиливать сигнал практически на любом объекте. Кроме того оборудование имеет удобный экран для настройки параметров и его установка не отнимет у Вас много времени.

Для нормальной работы репитера должна обеспечиваться максимально возможная электромагнитная экранировка между антеннами с учётом затухания в подводящих кабелях. Уровень экранировки должен быть как минимум на 20 дБ больше, чем установленное усиление репитера.

Для установки репитера DS-1800/2100/2600-23 используется специальный кронштейн из комплекта поставки для крепления на стену. Не следует устанавливать репитер и адаптер питания вблизи отопительных приборов из-за возможности их перегрева. Длина соединительных кабелей должна быть как можно короче, чтобы вносимое затухание сигнала было минимальным, но натяжение кабелей не должно быть чрезмерным. Подсоедините разъемы кабелей от антенн к соответствующим разъемам репитера. Внутренние поверхности ВЧ разъемов должны быть чистыми. Подключите адаптер к сети питания. Шнур питания должен быть проложен свободно, без натяжения.

Репитер ДалСВЯЗЬ DS 1800/2100/2600 23 рассчитан на непрерывную круглосуточную эксплуатацию при температуре окружающего воздуха от -10° до +55°С. Выбирая место для установки, необходимо обеспечить хорошую вентиляцию, отсутствие электромагнитных полей, избыточной влажности и других неблагоприятных факторов.

Система усиления сотовой связи состоит из:

Репитер,

Антенна донорная (внешняя антенна),

Антенна сервисная (внутренняя антенна), одна или несколько,

Кабельные сборки с разъемами.

Для расширения зоны обслуживания система может быть дооснащена:

Делителями мощности,

Линейными усилителями,

Комбайнерами и др. оборудованием.

Функциональные свойства ретранслятора DS1800/2100/2600-23

Усиление сигнала всех операторов в двух основных стандартах связи – DCS1800, LTE1800, UMTS2100, LTE 2600
Универсальное решение для системы усиления сотовой связи
Возможность установки в системе усиления до 4х внутренних антенн
Прост в монтаже и настройке
Высокое качество и надежность оборудования
Усиление 75дБ

Технические характеристики GSM усилителя ДалСВЯЗЬ DS 1800/2100/2600-23

Модель	DS1800/2100/2600-23
Поколение сети	2G,3G,4G
Стандарт связи	DCS1800,LTE1800,UMTS2100,LTE 2600
Место установки	В помещении
Мощность, мВт	200
Рабочий диапазон частот UpLink, МГц	1710 ~ 1775 1920 ~ 1980 2500 ~ 2570
Рабочий диапазон частот DownLink, МГц	1805 ~ 1880 2110 ~ 2170 2620 ~ 2690
Коэффициент усиления UpLink, дБ	70±2
Коэффициент усиления DownLink, дБ	75±2
Диапазон регулировки коэф.усиления (дБ) с шагом 1 дБ	30
Максимальная выходная мощность UpLink, дБм	20±2
Максимальная выходная мощность DownLink, дБм	23±2
Максимальный уровень входного сигнала, дБм	0
Интермодуляционные составляющие, менее дБм	-36
Коэффициент шума, не более дБм	6
ВЧ разъем	N-тип, розетка
Импеданс, Ом	50
КСВн входа и выхода, не более	2
Питание (адаптер), В	DC: +10В, 6.0 А
Потребляемая мощность, не более, Вт	60
Диапазон рабочих температур, С	-10С~+55С
Габариты устройства, мм	268х58х439
Вес, брутто КГ	6.0
Степень защиты	IP40

Комплектность поставки репитера ДалСВЯЗЬ DS 1800/2100/2600 23

Репитер DS-1800/2100/2600-23
Блок питания
Упаковка
