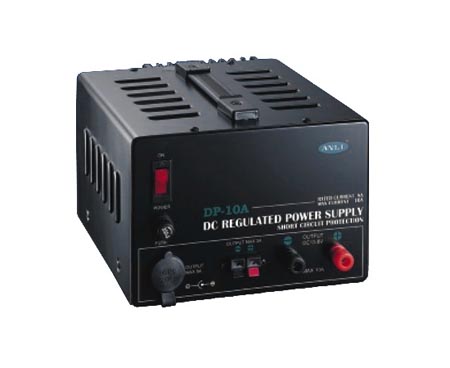

Anli DP-10A мощный трансформаторный блок питания

Защита от перегрузок по току, Диапазон рабочих температур 0-40 °C

DP-10A - мощный трансформаторный блок питания, который имеет отличные технические характеристики. Данное устройство не создает помех в КВ диапазоне. Блок питания Анли DP10A имеет защиту от перегрузок и от короткого замыкания.

DP10A имеет повышенный КПД, а для подключения потребителей различной мощности предусмотрено несколько различных типов клемм, а также стандартный разъем автомобильного прикуривателя. В отличии от импульсных блоков питания трансформаторные блоки питания с линейными стабилизаторами Anli DP 10A не создают помех в КВ диапазоне, за счет использования мощного трансформатора, мощных выпрямительных диодов и конденсаторов большой емкости. Блок питания оснащен встроенным автоматическим вентилятором охлаждения.

БП Анли DP 10A построены по классической схеме стабилизации напряжения и защиты от перегрузок на базе ИС регулятора СА723СЕ (Harris Semiconductors) с улучшенными параметрами. Для регулировки тока применены очень надежные транзисторы 2SC5200 (Toshiba Semiconductors). В силовом трансформаторе использованы пластины со специальным покрытием, уменьшающим рассеяние и повышающем КПД трансформатора.

Безопасность и эффективность работы обеспечивает также встроенная система охлаждения. Данный источник питания имеет разъемы для подключения разнотипной аппаратуры: помимо разных клемм он снабжен и разъемом для прикуривателя. Анли DP-10A не создает помех в КВ-диапазоне.

Линейные источники питания Anli DP 10A поставляются в наиболее совершенной версии, учитывающей опыт жесткой "обкатки" источников питания в России с 1998 г. Серия DP прошла сертификацию CE и по эксплуатационным свойствам, конструкции и дизайну сопоставима со значительно более дорогими аналогами класса ASTRON, NEWMAR (USA). Все модели серии DPсобраны из высококачественных компонентов (USA, Japan).

Для подключения к сети использован стандартный отсоединяемый шнур питания (Еurope). Предусмотрена дополнительная клемма заземления и несколько видов надежных клемм для подключения различной аппаратуры; Эксплуатация ранних версий DP-10 в России в течение 1998-1999 гг. указала на возможность выхода из строя источников, подключаемых в непосредственной близости от промышленных агрегатов большой мощности (лифты, вентиляционные системы) из-за больших бросков напряжения в сети. Все новые модели с 2001 г. снабжены дополнительными элементами защиты: - Варистор в первичной цепи питания - Применен специальный “медленный” плавкий предохранитель Все источники серии DP перед отправкой проходят тщательное испытание на стенде (использован электронный эквивалент нагрузки фирмы Hewlett-Packard).

Трансформаторный блок питания Anli DP-10A предназначен для использования с базовыми радиостанциями. В режиме длительной постоянной нагрузки обеспечивает до 10 Ампер тока, а в режиме чередования приема и передачи – до 12 Ампер. Данный блок питания снабжен системой защиты от перегрузок и короткого замыкания. Для максимальной безопасности в конструкции был применен варистор и "медленный" плавкий предохранитель.

Функции модели Anli DP10A

• Защита от перегрузок по току
• Защита от КЗ
• Для подключения потребителей разной мощности предусмотрено несколько различных типов клемм, а также стандартный разъем автомобильного прикуривателя
• Повышенный КПД
• Встроенный вентилятор охлаждения
• Диапазон рабочих температур 0-40 °C

Технические характеристики источника питания DP-10A

Комплектация блока питания DP10A

• Блок питания Анли DP 10A
• Кабель питания 220 В
• Инструкция пользователя
• Упаковка
