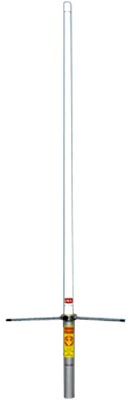

Базовая антенна ANLI A-1000MV
Антенна АНЛИ A 1000MV предназначена для использования
в диапазоне VHF (150-174 МГц) в качестве приемопередающей антенны в
составе базового или стационарного радиооборудования. Антенна ANLI A
1000MV состоит из трех секций из высокопрочного фибергласса, соединяемых
между собой герметичными муфтами. Такая конструкция надежно защищает
излучающие элементы от атмосферных воздействий и ветровых нагрузок.
Благодаря сложению мощностей диаграмма направленности антенны в вертикальной
плоскости значительно сужена, что обеспечивает высокое усиление при
сохранении круговой направленности по горизонту.
Антенна АНЛИ A 1000 MV идет настроенной на диапазон
150 - 154 МГц, однако настройка на другие частоты проста и не требует
специального оборудования и осуществляется подрезкой элементов до необходимого
размера в соответствии с прилагаемой к антенне подробной инструкцией.
Питание антенны Anli A-1000 MV осуществляется заземленным автотрансформатором.
Успешная эксплуатация АНЛИ A 1000MV на рынке СНГ - с 1997 г.
Излучаемые элементы антенны A-1000MV расположены в герметичном
фиберглассовом корпусе, что предотвращает попадание влаги и образование
коррозии. Установка производится
на мачту, кронштейн для монтажа поставляется в комплекте. Вся конструкция
состоит из трёх элементов, соединяемых между собой герметичными муфтами.
Антенна Анли A1000MV построена по принципу параллельного
сложения мощностей коллинеарно расположенных излучающих элементов. За
счет этого достигается сужение ДН в вертикальной плоскости (чем больше
длина антенны, тем уже ДН и выше усиление). Все проводящие элементы
антенн выполнены из чистой меди , что снижает активные потери и позволяет
подводить к антенне большую мощность.
Излучающие элементы помещены в пластиковый корпус из высокопрочного
фибергласа, устойчивый к ветровым нагрузкам (до 160 км/ч). Для соединения
антенн с кабелем использован разъем UHF PL-259 (гнездо). Все модели
комплектуются универсальным узлом крепления для установки на мачту диаметром
30-70 мм.
Функциональные особенности антенны АНЛИ A-1000MV
- частотный диапазон: 150-174 МГц;
- высота антенны: 5,2 метра;
- подаваемая мощность: до 200 Ватт;
- полоса пропускания до КСВ=1,5: 2,5 МГц;
- усиление: 8.5
dBi;
- волновое сопротивление: 50 Ом;
- тип антенны: коллинеар;
- поляризация вертикальная;
- масса антенны: 2600г;
- ветровая нагрузка: до 160 км/ч;
- материал корпуса: фибергласс;
- материал проводников: латунь;
- температурный диапазон: -45 ... +80С;
- диаметр крепления на мачту: 35-65 мм;
- разъём подлкючения кабеля: UHF-гнездо (PL-259 female).
Технические характеристики антенны ANLI A 1000MV
Модель
|
Anli A-1000 MV
|
Электрические характеристики
|
Диапазон рабочих частот |
150-174 МГц |
Полоса пропускания по уровню КСВ=1.5 |
≥ 2.5 МГц |
КСВ на резонансной частоте |
≤ 1.2 |
Усиление |
8.5 dBi |
Ширина ДН по уровню -3 dB |
18° |
Отклонение max. ДН от горизонта |
0° |
Входное сопротивление |
50 Ом |
Тип антенны |
коллинеар |
Кол-во излучающих элементов |
λ/4+3x5/8 λ |
Поляризация |
вертикальная |
Допустимая мощность |
200 Вт |
Разъем питания |
UHF female |
Механические характеристики
|
Длина антенны |
5 200 мм |
Вес антенны |
2.6 кг |
Макс. ветровая нагрузка |
160 км/ч |
Материал корпуса |
фибергласс |
Материал проводников |
латунь |
Крепление на мачту, диаметр |
35-65 мм |
Материал крепления |
дюралюминий |
Рабочий диапазон температур |
-45° ~ +80° |
Грозозащита |
заземл. по DC |
Комплект поставки антенны АНЛИ A-1000MV
- Антенна ANLI A-1000MV
- Крепление к мачте
- Крепежные элементы
- Противовесы
- Руководство пользователя
|
