КВ трансивер Alinco DX-SR8

бюджетный трансивер с простой схемой управления

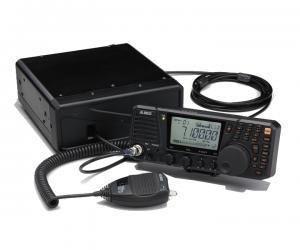

КВ трансивер Alinco DX-SR8

Alinco как фирма, отличается прагматичностью подхода к разрабатываемым моделям. В схемотехнике используются не инновационные, но проверенные временем решения, которые себя хорошо зарекомендовали, одновременно с этим Alinco пытается предложить потребителю своё видение современной связной аппаратуры, без применения цифровой обработки сигнала. Приёмник построен по классической схеме с преобразованием вверх. На входе стоят 8 широкополосных фильтров, переключение осуществляется диодами. Перед фильтрами установлен аттенюатор - 20дб. Далее идёт отключаемый УВЧ и первый смеситель по двухтактной схеме на полевиках. Затем фильтр первой ПЧ на частоту 71.75МГц., далее УПЧ и ещё один фильтр, затем смеситель. Вторая ПЧ 455кГц, имеет три переключаемых фильтра шириной 9кГц, 2.4кГц и 1кГц. Они используются для разных режимов работы. Другие фильтры в трансивер установить нельзя. После фильтров идёт УПЧ и далее сигнал детектируется. Приёмник может принимать АМ, ЧМ, SSB и CW. В зависимости от режима происходит коммутация. Все каскады ПЧ охвачены системой автоматической регулировки усиления (АРУ). После детектирования сигнал поступает на УНЧ. Вобщем, всё как обычно. Приёмник аналоговый, без цифровой обработки сигнала, установка дополнительного модуля DSP не предусмотрена.


Передатчик также классический, цифровая обработка не применяется. Для формирования сигнала передатчика используются те же фильтры что и для приёмника. Два последних каскада усилителя мощности выполнены по двухтактной схеме на мощных полевиках. Между каскадами стоят широкополосные трансформаторы, на выходе фильтры. Встроенного антенного тюнера нет и место для него не предусмотрено. Однако, нужно отметить что Alinco предлагает хороший внешний тюнер EDX-2, который может согласовать любой кусок провода на любой частоте, а нужен ли встроенный тюнер в простом трансивере это ещё вопрос. Качество модуляции в режимах ЧМ, АМ, SSB нареканий не вызывает, оно стандартное, никаких эквалайзеров и корректировок АЧХ в микрофонном усилителе нет. Усиление микрофона оперативно не регулируется, но его можно изменить под себя путём вскрытия крышки, там есть подстроечный резистор для этого. Отключаемый Speech Compressor полезная функция в современном эфире, его работа заметна. Особенно приятно что он работает во всех голосовых режимах, включая ЧМ, что большая редкость у других производителей.


Включают в себя:


RF аттенюатор и Пред-усилитель выбирается в 4 шага / 3 уровня мощности с Super-Low настройками (QRP 0.1Вт~2Вт variable) / Dual VFO / 600 Каналов Памяти в 3 банках / Соединения для автоматической настройки антенны и линейных усилителей ALC / Полностью независимые AF уровень шумоподавление, ручки RIT и IF shift / Блокировка клавиатуры и ручки Dial / TX-RX индикатор / Буквенно-цифровой дисплей / Автоматическое выключение / CTCSS энкодер для доступа к ретранслятору на 10м FM / Микрофон. Наушники и Внешнего динамика разъёмы на передней панели / Большой, внутренний вентилятор охлаждения с регулируемой температурой и защитой от перегрева ограничивая мощность / Защита от высокого КСВ и многое другое!


Функциональные особенности Alinco DX-SR8

  • Охватывает все коротковолновые любительские диапазоны от 160 м до 10 м
  • Возможность с помощью внешней звуковой карты превратить его в SDR.
  • Защита QRM со СТАНДАРТНЫМИ возможностями
  • Прямой ввод Данных с помощью клавиатуры
  • Расширенные режимы сканирования
  • Акцент на CW Операции
  • Большой LCD дисплей
  • Достигнут интуитивно понятный дизайн, со съёмной передней панелью (кабель EDS-17 опция)
  • Динамик и логически расположены элементы управления на лицевой панели
  • Дополнительные удобные функции и различные параметры настройки, которые будут обеспечивать работу в сложных условиях эксплуатации.
  • Инструкция Alinco DX-SR8

Технические характеристики Alinco DX-SR8


Модель
Alinco DX-SR8
Рабочие режимы J3E (USB, LSB), A3E (AM), A1A (CW), F3E (FM)
Сопротивление антенны 50 Ом несбалансированное
Стабильность частоты +/-1ppm
Напряжение питания 13.8V DC +/-15% (11.7 ~ 15.8V DC)
Заземление минус
Ток потребления Приёмник: 1.0A(max.)  0.7A(Squelched)
Передатчик: 20A
Рабочая температура -10° C to 60° C (+14° F to +140° F)
Габаритные размеры 240(w) x 94(h) x 255(d)мм (Projections not included)
(9.45"(w) x 3.7"(h) x 10"(d)
240(w) x 100(h) x 293(d)мм
(9.45"(w) x 3.94"(h) x 11.54"(d)
Вес Примерно 4.1кг (144.6oz)
Передатчик
Выходная Мощность SSB, CW, FM: 100Вт (Hi) Approx. 10Вт (Low) Approx. 1Вт (S-Low)
AM: 40Вт (Hi) Approx. 4Вт (Low) Approx. 0.4Вт (S-Low)
Система модуляции SSB: Balanced modulation
AM: Low power modulation
FM: Reactance modulation
Внеполосные излучения Менее -50dB (Менее -45dB на диапазоне 30м)
Подавление несущей Более 40dB
Нежелательные боковой Более 50dB (1КГц)
Максимальная FM девиация +/-2.5КГц
Приемник
Схема Супергетеродин с двойным преобразованием
Чувствительность SSB: (0.15 to 1.8МГц)   0dBu(1uV)
CW: (1.8 to 30МГц)   -12dBu(0.25uV)
AM: (0.15 to 1.8МГц)   +20dBu(10uV)
AM: (1.8 to 30МГц)   +6dBu(2uV)
FM: (28 to 30МГц)   -6dBu(0.5uV)
Промежуточные частоты 1-я  71.75МГц, 2-я  455КГц
Селективность SSB, CW, AM(narrow): 2.4КГц/-6dB  4.5КГц/-60dB
AM, FM: 6КГц/-6dB  18КГц/-60dB
-6dB: 6КГц или более
-60dB: 16КГц или менее (NFM)
Spurious and image rejection ratio Более 70dB
Аудио мощность Более 2.0Вт (8 Ом 10%THD)
RIT variable range +/-1.2КГц


Модель
DX-SR8T
(США/Канада)
DX-SR8E
(Европа и другие регионы)
Сопротивление микрофона 300 Ом
Частота Передачи 160м диапазон     (1.8M) 1.80000 - 1.99999МГц 1.80000 - 1.99999МГц
80м диапазон       (3.5M) 3.50000 - 3.99999МГц 3.40000 - 3.99999МГц
*60 м диапазон     (5.3M) 5.33050МГц
5.34650МГц
5.36650МГц
5.37150МГц
5.40350МГц
-
40м диапазон       (7M) 7.00000 - 7.29999МГц 6.90000 - 7.49999МГц
30м диапазон       (10M) 10.10000 - 10.14999МГц 9.90000 - 10.49999МГц
20м диапазон       (14M) 14.00000 - 14.34999МГц 13.90000 - 14.49999МГц
17м диапазон       (18M) 18.06800 - 18.16799МГц 17.90000 - 18.49999МГц
15м диапазон       (21M) 21.00000 - 21.44999МГц 20.90000 - 21.49999МГц
12м диапазон       (24M) 24.89000 - 24.98999МГц 24.40000 - 25.09999МГц
10м диапазон       (28M) 28.00000 - 29.69999МГц 28.00000 - 29.99999МГц
