Alinco DJ-A41S диспетчерская рация
Стационарный вариант радиостанции на базе портативной
безлицензионной модели

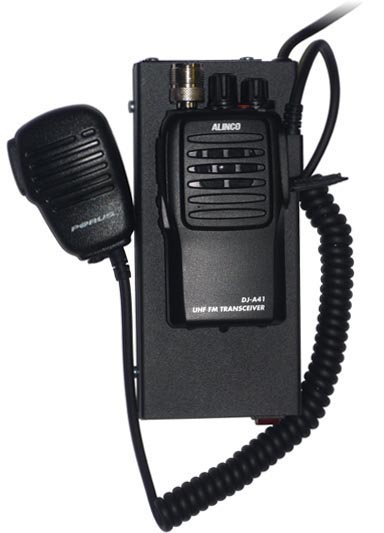

Представляем новую стационарную радиостанцию Alinco
DJ-A41S выполненную на базе портативной модели Alinco DJ-A41, имеющую
несколько дополнительных компонентов, позволяющих использовать ее в
базовом варианте. Многочисленные
испытания радиостанций с базовыми антеннами показали хорошие результаты.
Использование внешней стационарной антенны в безлицензионном LPD/PMR
диапазоне существенно увеличивает дальность связи. Диспетчерская рация
Алинко DJA41S укомплектована антенным переходником для присоединения
стационарной антенны 433 МГц. Питание приемопередатчика осуществляется
от бытовой сети напряжением 220 вольт с помощью компактного адаптера
питания. Базовая рация Алинко DJ-A41S снабжена выносной тангентой.
Электрические характеристики самого приемо-передатчика
Alinco DJ A41S не получили изменений, что позволяет использовать базовый
вариант на основании сертификата носимой радиостанции. По органам управления
и функционалу диспетчерская радиостанция Алинка DJ-A41S полностью совпадает
с портативной моделью.
Стационарный трансивер Alinco A41S работает на частотах
UHF диапазона, имеет 128 каналов памяти и максимальную выходную мощность
5 Вт, рация оснащена 50-ю уровневым шумоподавителем и высоким 2.5 ppm
показателем стабильности рабочей частоты.
Базовая станция Alinco DJ-A41S выполнена в удобном компактном корпусе
без дисплея, при изготовлении рации был использован поликарбонатовый
корпусный материал, который увеличивает прочность и долговечность приемопередатчика.
Стационарная модель Alinco DJ A41S позволяет уверенно связываться в
условиях пылевого загрязнения и повышенной влажности.
Диспетчерская радиостанция Алинка DJ A41S сохранила
весь набор функций присущий портативной модели: сканирование по частотам
VFO, сканирование по памяти каналов, режим приоритетного сканирования,
функция встроенного маскиратора речи, режим VOX, речевой компадер, Narrow
FM, Reapeater-reverse, функцию автоматического отключения питания, блокировку
занятого канала, таймер ограничивающий длительность передачи, голосовые
сообщения (на английском языке). Радиостанция программируется с компьютера
для работы в LPD или PMR диапазоне.
Alinco DJA41S позволяет сформировать несколько независимых разговорных
групп на одном канале при помощи функции кодирования-декодирования каналов
CTCSS и DCS.
Используя базовый вариант Алинко DJA41S носимой станции
можно решить задачи построения сети оперативной диспетчерской связи
ЧОП, служб ЖКХ, дорожных служб, других ведомственных структур. В связи
с тем, что радиостанция Alinco DJ-A41S соответствует военному стандарту
США защиты от ударов и вибраций MIL STD 810G, а также пыле-влагозащитному
стандарту IP54 это дает возможность использовать стационарный вариант
не только на стационарных, но и на малоподвижных объектах, такие как
шагающие экскаваторы, башенные краны и пр.
Комплектация модифицированной стационарной версии Алинко
DJ A41S включает в себя приемопередатчик Alinco DJ-A41, миниатюрный
импульсный блок питания, высокочастотный кабель, выносную тангенту и
внешнюю базовую антенну.
Функциональные свойства LPD/PMR станции DJ-A41S
- Диапазон : 400~470 МГц
- Супергетеродинный приемник с двойным преобразованием
частоты
- FM Радио 76-108 МГц
- 3 уровня мощности : 5 / 2 / 0.5 Вт
- Системы вызова: CTCSS , DTCS (104 кода)
- 128 программируемых каналов
- Голосовой компандер (функция повышения качества
голоса)
- Функция шифрования речевого канала
- Шёпот функция для скрытых переговоров
- PTT ID функция (автоматическая идентификация передающей
радиостанции)
- VOX (активация голосом)
- ANI Функция
- Wide/Narrow (широкая/узкая полоса) режимы модуляции
16K0F3E, 11K50F3E
- Винтовой SMA разъём для подключения антенны, гибкая
антенна высокой чувствительности
- Автоотключение, режим экономии энергии и многие
другие функции
- Программирование с помощью компьютера
Технические характеристики диспетчерской рации Алинко
DJ A41S
|
Модель
|
Alinco DJ-A41S
|
| Диапазон частот передатчика |
RX/ТХ 400~470 МГц |
| Количество каналов |
128 |
| Шаг сетки частот |
5, 6.25, 10, 12.5, 15, 20, 25,
30, 50КГц |
| Напряжение питания |
7.4В
DC ±20% |
| Стабильность частоты |
± 2.5ppm |
| Диапазон рабочих температур, °С |
от -30°С до +60°С |
| Соответствие стандарту по защите от пыли и влаги |
IP54 |
| Вибро и удароустойчивость |
MIL STD 810G (военный стандарт
США)
Процедуры:
Удар - 514,6 / I,IV.
Вибрация - 516,6 / I. |
| Приемник |
|
Wide Band |
Narrow Band |
| Чувствительность 10dB SINAD |
≤ 0.25uV |
≤ 0.35uV |
| Избирательность по соседнему каналу |
≥ 70dB |
≥ 60dB |
| Подавление паразитных сигналов |
≥ 70dB |
≥ 70dB |
| Звуковая полоса |
+1 ~ -3dB (0.3~3кГц) |
+1 ~ -3dB (0.3~2.55кГц) |
| Шумы и помехи |
≤ 45dB |
≤ 40dB |
| Искажения звука |
≤ 5% |
| Мощность аудиосигнала |
1000мВт при 10% |
| Передатчик |
|
Wide Band |
Narrow Band |
| Выходная мощность передатчика |
5 / 2 / 0.5 Вт |
| Модуляция |
16K0F3E |
11K50F3E |
| Подавление гармоник |
≥ 70dB |
≥ 60dB |
| Помехи и шумы |
≥ 40dB |
≥ 36dB |
| Побочные излучения |
≤ - 36dB |
≤ - 36dB |
| Звуковая полоса |
+1 ~ -3dB (0.3~3кГц) |
+1 ~ -3dB (0.3~2.55кГц) |
| Искажения звука |
≤ 5% |
Комплект поставки стационарного варианта носимой рации
Алинко DJ-A41S
- Трансивер Alinco DJ A41S UHF диапазона
- Выносная тангента
- Импульсный блок питания
- Антенна базовая
- Соединительный ВЧ кабель
|
