3G модем iRZ ES90i — промышленный GSM модем,
предназначенный для высокоскоростного приема и передачи данных
по GSM каналу (3G). Модем ES90iT отлично приспособлен как для
обеспечения мобильного доступа в Интернет, так и для промышленных
приложений — телеметрии, беспроводного сбора данных с датчиков,
дистанционного наблюдения, управления и сигнализирования.
Модем IRZ ES90iT оснащен набором сторожевых
таймеров. Управление осуществляется стандартными AT-командами.
Для отслеживания статуса соединения и отображения возникновения
аварии 3G модем IRZ ES90iT оборудован светодиодными индикаторами.
Особенностями модемов IRZ ES90 iT являются поддержка
высокоскоростного протокола 3G, активно внедряемого операторами
мобильной связи, и наличие двух коммуникационных портов: USB
2.0 и RS-232. Управление осуществляется стандартными AT-командами.
Функциональные особенности GSM модема IRZ ES90iT
- отслеживание и индикация аварийных ситуаций;
- отслеживание зависания;
- набор вариантов перезапуска;
- спящий режим.

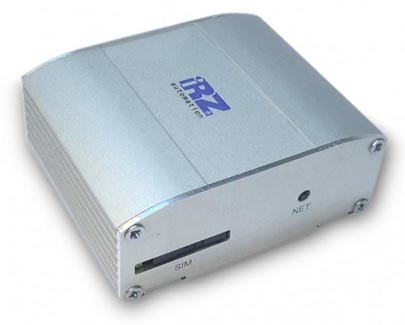

IRZ ES90iT GSM модем представляет собой компактное
устройство, выполненное в прочном и лёгком алюминиевом корпусе.
Модем ES90iT оборудован тремя видами разъёмов подключения:
- Разъём RJ11 для подключения питания. Используется
для подключения питания и перезагрузки модуля.
- Разъём DB9 (RS232) для подключения коммуникационного
кабеля. Разъём используется для подключения к управляющему
устройству, протокол обмена RS232.
По умолчанию скорость 115200 бит/с, 8-N-1.
- Разъём USB тип B для подключения коммуникационного
кабеля. Разъём также используется для подключения интерфейса
USB 2.0 к управляющему устройству.
Подключение и настройка 3G модема IRZ ES90iT
Область применения модема IRZ ES90iT можно разделить
на две условных части: подключение к персональному компьютеру
для выхода в интернет и промышленное использование. Перед подачей
питания необходимо установить SIM-карту в модем. Затем подключить
GSM антенну к антенному разъёму и коммутирующий кабель (RS232
или USB). После подать питание на модем через разъём RJ11. После
подачи питания управляющий микроконтроллер анализирует наличие
сим-лотка, после чего переходит в рабочий режим: проверяет входное
напряжение, коммутирует выводы UART GSM модуля на внешний разъём
DB9, включает GSM модуль.
Далее происходит регистрация, частое мигание светодиодного индикатора
“Статус”. После завершения регистрации индикатор мигает реже.
В данном режиме миганием управляет GSM модуль.
Подключение и настройка модема IRZ ES90 iT для
выхода в интернет c персонального компьютера осуществляется
как стандартного модема.
В случае использования USB-интерфейса необходимо установить
драйвер. Для промышленных приложений управление модемом ES90iT
осуществляется стандартными AT-командами.
Резюме
Компактный корпус и невысокая цена GSM модема
IRZ ES90iT позволит ему стать лучшим предложением для высокоскоростного
доступа в интернет по технологии 3G.
Поддержка 3G позволяет получать и передавать мультимедийные
файлы, сообщения электронной почты с вложениями и обеспечивает
доступ в Интернет с большей скоростью и надежностью: максимальная
скорость передачи данных по 3G-каналу может достигать 2 mbps.
|
