Портативные (носимые) радиостанции ВЭБР
|

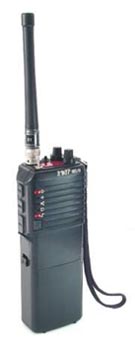

1. Портативные
радиостанции, также их называют носимые радиостанции "ВЭБР -
40/8" (33 - 48.5 МГц, 57 - 57,5 МГц) и "ВЭБР-160/9" (146 - 174
МГц) (фото), предназначены для организации сетей производственной
радиосвязи и обеспечивают двухстороннюю симплексную радиосвязь,
как между собой, так и радиостанциями других типов, которые
соответствуют ГОСТ 12252-86.
2. Портативные
радиостанции могут быть одноканальными, двухканальными или многоканальными.
В двухканальном варианте портативной радиостанции
устанавливается дополнительный тумблер для переключения каналов,
многоканальные варианты имеют трехразрядный цифровой индикатор,
на котором отображается номер канала и некоторые режимы работы
портативной радиостанции , переключение каналов ведется кнопками.
Многоканальные варианты поставляются с программным обеспечением,
которое позволяет в каналы памяти (10 каналов) записать рабочие
частоты вручную. Кроме
каналов памяти в процессор станции может записываться массив
до 80 рабочих частот с шагом 25 кГц.
Конструкция
Портативные радиостанции "ВЭБР-40/8" и "ВЭБР-160/9"
выполнены в корпусе из АВС пластика, который обеспечивает необходимую
прочность конструкции, удобство эксплуатации и обслуживания.
На верхней панели радиостанции расположены выключатель питания,
регуляторы громкости и порога подавителя шумов, гнезда для подключения
антенны для радиостанции и выносного наушника.
На передней панели расположены светодиоды для индикации режимов
работы портативной радиостанции, кнопка переключения режимов
радиостанции и, под декоративной решеткой, находятся громкоговоритель
и микрофон. На боковых
панелях радиостанции расположены кнопки включения передатчика
(ПРД, Тон1, Тон2) и, под заглушкой, разъем для программирования
радиостанции. Разъем
для подключения аккумуляторной батареи обеспечивает подачу напряжения
питания на радиостанцию и имеет дополнительные контакты для
подключения внешних устройств, таких как усилитель мощности
для радиостанции, манипуляторы и др.
|
Технические характеристики
|
Модель
|
ВЭБР-40/8
|
ВЭБР-160/9
|
|
Диапазон частот
|
33-48,5 МГц,
57-57,5 МГц
|
146-174МГц
|
|
Шаг сетки частот
|
25 кГц
|
|
Модуляция
|
не более 5 кГц
|
|
Модуляция
|
не более 5 кГц
|
|
Мощность передатчика
|
1,7-2,5 Вт
|
|
Чувствительность приемника
|
не хуже 0,3 мкВ
|
|
Ток потребления, в режимах
-"Передача"
-"Прием"
-"Дежурный прием"
|
не более 600 mА
не более 60 mА
не более 25 mА
|
|
Коэффициент гармоник
|
не более 7 %
|
|
Габариты без антенны, мм
С БА-0.4 А/ч
С БА-1.1 А/ч
|
190*70*40 мм
190*70*40 мм
|
|
Масса с антенной
С БА-0.4 А/ч
С БА-1.1 А/ч
|
530 г.
675 г.
|
В радиостанциях предусмотрена плавная регулировка уровня
громкости и порога подавителя шумов, с помощью светодиодов индицируются
основные режимы работы. При разряде
аккумуляторной батареи радиостанция оповещает оператора звуковым и световым
сигналом.
Одно и двухканальные портативные радиостанции имеют
приемник тонального вызова, при его включении радиостанция не принимает
сигналы до получения сигнала тонального вызова частотой 1450 Гц.
Одно и двухканальные подвижные радиостанции могут вызываться
с диспетчерской радиостанции (ВЭБР-40/19, ВЭБР-160/20) индивидуально
или в составе группы. При индивидуальном
вызове подвижная радиостанция автоматически оповещают диспетчера, что
вызов прошел.
Многоканальные портативные радиостанции из-за ограниченных
возможностей процессора не имеют режима индивидуального вызова и приемника
тонально вызова, но они поддерживают оперативный переход радиостанции
с одного рабочего канала на другой и обеспечивают сканирование каналов.
Радиостанции "ВЭБР-40/8" с количеством каналов до 90
могут иметь рабочие каналы в полосе 1 - 1.5 МГц, а радиостанции "ВЭБР-160/9"
- в полосе 4 -5 МГц.
|
