Манипулятор дистанционного управления МД-400
применяется при невозможности установки антенны диспетчерской
радиостанции на господствующей высоте.
Установка стационарной антенны на максимально
высокой отметке позволяет максимально увеличить максимальную
дальность действия. С
другой стороны, чем длиннее кабель от антенны до рации - тем
больше происходит в нем потерь полезного сигнала.
Станции ВЭБР-40/19 и ВЭБР-160/20 с пультом дистанционного
управления МД-400 позволяют решить задачу расположения базовой
антенны на максимально возможной высоте.
Радиотангента дистанционного управления представляет
собой дуплексный ретранслятор с одним из вариантов частотных
диапазонов:
- VHF (134-174 МГц) - LPD (433,075-434,775
МГц)
- LowBand (33 - 48.5 МГц, 57 - 57,5 МГц)
- LPD (433,075-434,775 МГц)
- VHF (134-174 МГц) - FRS (462.5625-467.7125
МГц)
- LowBand (33 - 48.5 МГц, 57 - 57,5 МГц)
- FRS (462.5625-467.7125 МГц)
Манипулятор МД-400 (манипулятор дистанционный)
беспроводного управления рациями ВЭБР-40/19 и ВЭБР-160/20 работает
по радиоканалу, образованному LPD радиостанциями на 433 МГц
типа AjetRays AJ-446.
Устройство дистанционного управления МД-400
подключается к разъему радиостанции ВЭБР-40/19 или ВЭБР-160/20.

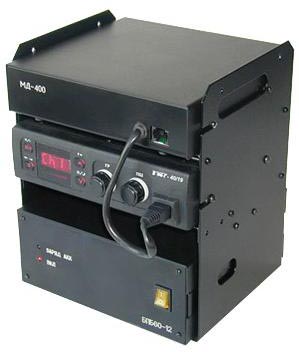

Стационарный вариант радиостанции представляет собой стойку
с установленными на ней пультом МД-400, станцией ВЭБР-40/19
или ВЭБР-160/20 и бесперебойным блоком питания БПБ-60/12.
В качестве диспетчерского пульта используется любая радиостанция
LPD на 433 МГц.
Работает устройство следующим образом.
При включении удаленной LPD радиостанции на передачу, блок МД-400
принимает радиосигнал и включает станцию ВЭБР на передачу.
Речевой сигнал принимаемый МД-400, подается на модулирующий
вход радиостанции ВЭБР и передается в эфир.
И обратно, если из эфира приходит сигнал другой радиостанции,
работающей в диапазоне частот радиостанции ВЭБР, то рация ВЭБР
становится в режим приема сигнала, а МД-400 в режим передачи,
сигнал которой принимается удаленной LPD рацией.
Диспетчерских LPD радиостанций может быть любое
количество, что важно, если диспетчер работает не один.
Большое удобство использования МД-400 еще в том, что диспетчеру
нет необходимости находится в определенном месте и он может
перемещаться в пределах зоны радиосвязи LPD радиостанций.
Для увеличения этой зоны, МД-400 может подключаться к внешней
стационарной антенне, что позволяет увеличить расстояние между
радиостанцией ВЭБР и диспетчером до 10-15 км.
Интересным применением МД-400 может быть установка
его на возимую радиостанцию ВЭБР-40/19 или ВЭБР-160/20, что
дает возможность пользоваться радиостанцией ВЭБР вне автомобиля
или организовывать передвижной диспетчерский пункт радиосвязи.
|
