Устройство зарядное УЗИ-5А2 1/6Ш предназначено
для ускоренного заряда батарей аккумуляторных БА-11-1 в составе
радиостанции 1/6А. Устройство
зарядное питается от сети переменного тока частотой 50 Гц напряжением
220В и рассчитано на эксплуатацию во взрывобезопасных помещениях
при температуре окружающей среды от 0 до плюс 40° С.
УЗИ обеспечивает режим ускоренного заряда, долговременную
поддержку аккумуляторов в заряженном состоянии, автоматическое
отключение заряда при достижении аккумуляторами номинальной
емкости. Время заряда
- не более 4 - 6 ч.

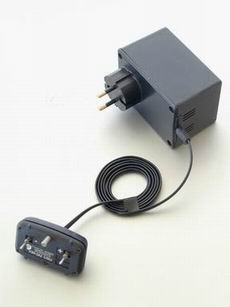

Внешний вид зарядного устройства УЗИ-5А2 1/6Ш
и контактной системы представлены на рисунке.
Конструктивно устройство зарядное состоит из корпуса, в котором
размещены блок питания и автоматическое зарядное устройство,
и контактного механизма для подключения к аккумуляторной батареи
радиостанции 1/6А. В
корпусе контактного устройства размещен светодиодный индикатор,
магнитный замок для надёжного контакта во время заряда БА и
ключ , не допускающий переполюсовки при подключении УЗИ-5А2
1/6Ш к радиостанции.
|
