Радиостанции для подземной связи КИС-1. Радиостанции для шахт

В подземных выработках угольных и других шахтах радиоволны не могут распространяться на значительные расстояния, в этих условиях можно использовать принцип индуктивной радиосвязи. Связь осуществляется вдоль волновода (направляющей электромагнитной энергии), специально прокладываемого в стволах, либо в других подземных выработках. В качестве волновода может применяться изолированный медный провод (шахтный телефонный ТППШВ1х2). В конце вновь прокладываемого волновода устанавливается устройство нагрузочное УН-1/6. На этом принципе разработан комплекс индуктивной связи КИС-1.

КИС-1 обеспечивает подвижную связь между оператором, имеющим диспетчерскую стационарную радиостанцию 1/6Д и персоналом, имеющим носимые радиостанции 1/6А в шахтах (в том числе опасных по газу и пыли). В качестве оператора диспетчерской радиостанции могут быть машинист подъемной установки, горный диспетчер или лицо, руководящее работами по ликвидации аварии в шахте.

Персоналом могут быть рабочие по ремонту и осмотру вертикальных или наклонных стволов или рабочие, занятые на ремонтных работах в штреках или занятые на работах в очистных или подготовительных забоях.

Схема возможного построения линий связи приведена на рис.1

Носимая радиостанция 1/6А может находиться на расстоянии около 3~3,5 м от волновода. Для связи на небольшие расстояния в качестве волновода можно использовать проложенные в горных выработках телефонные, контрольные или силовые кабели.

Состав комплекса

Наименование	Назначение
Радиостанция носимая абонентская "ВЭБР-1/6А" ИТЯЦ1.100.032	Прием и передача речевых сигналов и тонального вызова. Кодовые сигналы (вызывные) могут использоваться горноспасателями по принятой таблице сигналов
Радиостанция диспетчерская "ВЭБР-1/6Д" ИТЯЦ1.100.033	Прием и передача речевых и тональных сигналов между оператором (диспетчером) на поверхности и абонентом, имеющим носимую радиостанцию и находящимся в шахте
Блок бесперебойного питания ИТЯЦ2.087.014	Питание диспетчерской радиостанции от электросети и аварийное питание радиостанции в условиях отключения напряжения электросети
Устройство согласующее УС-1/6 ИТЯЦ5.089.006	Для присоединения шахтного волновода к диспетчерской радиостанции и, при необходимости, к абонентской - вместо собственной антенны. При этом две абонентские радиостанции могут работать между собой независимо от наличия или отсутствия диспетчерской радиостанции
Устройство нагрузочное УН-1/6 ИТЯЦ5.650.001	Обеспечение в волноводе режима бегущей волны
Устройство зарядное УЗИ-5А2 1/6Ш ИТЯЦ2.089.013	Зарядка аккумуляторов абонентских радиостанций

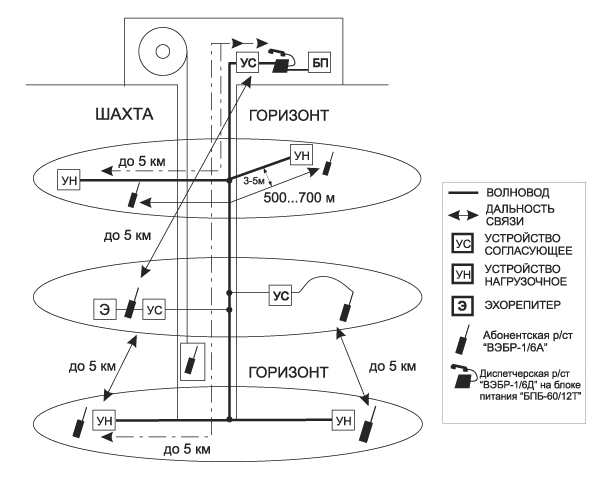

Рис. 1. Схема возможного построения комплекса КИС-1 в поземных выработках

Технические параметры комплекса

Комплекс связи должен обеспечиваться соблюдение требований ТУ на изделие при температуре окружающей среды от минус 10 ° С до плюс 55 ° С. Запыленность для носимой радиостанции 1/6А, нагрузочного (УН-1/6) и согласующего устройства (УС-1/6) должна быть не более 1600мг/м , для диспетчерской радиостанции (1/6Д) и зарядного устройства (УЗИ-5А2 1/6Ш) не более 5 мг/м ³.

Наименование	Норма
Вид модуляции	Фазовая
Рабочая частота	1025 и 1050 кГц
Мощность несущей частоты	не менее 0,8 ± 0,3 Вт
Частота генератора вызова	1450 ± 0,5 Гц
Дальность связи между абонентом с носимой радиостанцией и оператором	не менее 4,5 км
Дальность связи между двумя радиостанциями	не менее 0,6 км
Ток, потребляемый носимой радиостанцией в режиме дежурного приема	25 мА
Ток, на приеме	80 мА
Ток, на передаче	450 мА

Комплекс связи имеет два оперативно переключающиеся канала, работает в диапазоне частот 1025 - 1225 кГц в режиме одночастотного или двухчастотного симплекса и может быть запрограммирован на любые две частоты с разносом частот в 25 кГц указанного диапазона.

При отсутствии требований заказчика к номиналам частот, при оформлении заказа на изготовление, номиналы частот должны быть установлены: 1 канал- 1025 кГц и 2 канал - 1050 кГц. Связь на частоте первого канала должна быть оперативной, на частоте второго канала - используется во время работ при осмотре и ремонте подземных стволов.

Для взаимодействия носимых абонентских радиостанций между собой и диспетчерской радиостанцией при помощи кодовых посылок должна быть предусмотрена возможность передачи и приема тональной частоты 1450 Гц.

Комплекс относится к рудничному взрывозащищенному оборудованию группы 1, с видом взрывозащиты - искробезопасной электрической цепи ia и уровнем РО - особо взрывобезопасного электрооборудования.
