Блок бесперебойного питания БПБ60-12Т с номинальным
напряжением 13.6 вольт и емкостью встроенного аккумулятора 7.5
А*ч предназначен для работы совместно с рациями или другими
устройствами, имеющими напряжение питания от 10.8 до 15.6 В.
Блок питания БПБ60-12Т рекомендуется применять
для питания радиоаппаратуры и другого технологического оборудования
на стационарных и подвижных объектах, оборудованных электросетью
с напряжением 220 В, где по условиям эксплуатации происходят
частые отключения электроэнергии.
В комплексе индуктивной связи КИС-1 бесперебойный
блок питания БПБ60-12Т используется для питания диспетчерской
радиостанции 1/6Д. Предназначен
для эксплуатации при температуре окружающей среды от минус 10
°С до плюс 35 °С и относительной влажности воздуха не более
93% при температуре 25 °С.
Следует учитывать, что при понижении температуры емкость аккумуляторной
батареи уменьшается.
Конструктивно БПБ выполнен в металлическом корпусе,
в котором расположены: трансформатор, плата выпрямителя и контроллера,
гелевый свинцово-кислотный аккумулятор емкостью 7 А·ч, который
обладает следующими свойствами:
- большим запасом энергии (использование
высокопористого стекловолокна позволяет достичь максимального
соотношения запасенной энергии в аккумуляторе к его объему
или весу);
- малым током саморазряда;
- для обеспечения выпуска газа при превышении
внутреннего давления газа сверх допустимого уровня аккумуляторы
снабжены предохранительными клапанами.

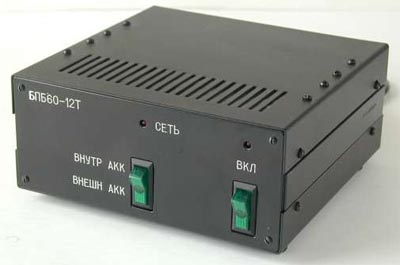

На передней панели БПБ60-12T находятся 2 тумблера
и 2 индикатора: тумблер включения напряжения на нагрузку "ВКЛ"
и тумблер переключения аккумуляторов "ВНУТР АКК - ВНЕШН АКК",
индикатор напряжения на нагрузке и индикатор наличия сетевого
напряжения. На задней
панели расположена монтажная колодка, клеммы для подключения
радиостанции 1/6Д , внешнего аккумулятора, контроля состояния
сети и заземления, а также сетевой шнур.
|
