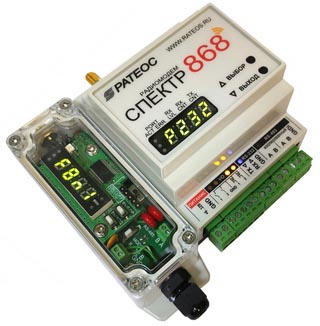

Спектр 868 SX DIN IND модем

Спектр 868 SX DIN IND модем

Радиомодемы Спектр 868 SX Дин IND предназначены для использования в различных автоматизированных системах сбора данных и управления: АСКУЭ, АСУТП, противопожарные и охранные системы и т.д.


Работая в режиме прозрачного радиоудлинителя интерфейсов RS-485 и RS-232 модемы СПЕКТР 868 SX DIN IND легко встраиваются в уже построенные системы на основе практически любого оборудования и с любыми протоколами - благодаря "прозрачности"внешнее оборудование "не замечает", что работает через модемы. Это касается как простых систем с парой объектов, так и сложных систем с большим количеством объектов.


Модемы Спектр 868SX DIN IND работают в диапазоне частот ISM 868 (868,7...869,2 МГц) с номинальной выходной мощностью 100 мВт (имеется возможность увеличить мощность для компенсации потерь в антенном кабеле). Для их эксплуатации не требуется получение на работу в полосе частот. Модемы Спектр 868 SX DIN IND обеспечивает передачу данных в эфире со скоростью от 4800 до 76800 бод. По портам RS-485 и RS-232 поддерживаются скорости от 2400 до 115200 бод.


Дальность связи, обеспечиваемая радиомодемами Спектр 868SX DIN IND, в основном зависит от условий местности, а также от характеристик и места установки внешних антенн (в комплект поставки антенны не входят) и может составлять от сотен метров (промышленные помещения) до 8...10 километров (прямая видимость с мощными направленными антеннами). Дальность связи можно увеличить, используя возможность работы радиомодема в режиме ретранслятора без потери основных функций.


Совместно с радиомодемами СПЕКТР 868 SX DIN IND можно использовать любые антенны диапазона 868 МГц с волновым сопротивлением 50 Ом, подходящие для различных условий применения. Для подключения антенны радиомодемы оборудованы винтовым ВЧ разъемом типа SMA-F. Рабочая частота (канал) модема устанавливается пользователем в диапазоне от 868,7 до 869,2 МГц, что позволяет использовать группы модемов, работающих на разных частотных каналах - это делает возможным организацию нескольких независимых систем на одной территории. Кроме этого, возможность смены рабочей частоты позволяет "уйти" от помех, создаваемых сторонним оборудованием.


Основное отличие исполнений друг от друга - место установки (на DIN рейку в шкаф или на улице возле антенны). Возможность установки модемов в "уличном" исполнении в непосредственной близости от антенны (на той же мачте/кронштейне) позволяет избавиться от длинных дорогих ВЧ кабелей и от потерь сигнала в них.


Модемы Спектр 868 SX Дин IND имеют символьный индикатор и кнопки управления, с помощью которых производится настройка основных параметров модемов. Благодаря этому для конфигурации модемов не нужно никакое внешнее оборудование (компьютер, преобразователи интерфейсов) - настройку можно произвести за пару минут даже в полевых условиях.


Технические характеристики устройства СПЕКТР 868SX DIN IND


Модель
Спектр 868 SX Дин IND
Диапазон рабочих температур: -40...+50 °С
Напряжение питания: +6...+32 В
Потребляемая мощность: не более 0,6 Вт (прием)
не более 2.5 Вт (передача)
Интерфейсы: RS-232 и RS-485 (исп. DIN IND)
RS-485 (исп. IP65 IND)
Скорость по последовательным портам, бод:
формат данных:
режим обмена:
2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200
8 бит, 1 стоповый бит, 9 бит в режимах: О, Е, М, S, N
асинхронный
Диапазон частот: 868,7...869,2 МГц
Номинальная мощность передатчика: 100 мВт
Контроль занятости эфира: LBT (прослушивание перед передачей)
Тип модуляции выходного сигнала: GFSK
Скорость обмена данными в эфире: 4800, 9600, 19200, 38400, 76800 бод
Способы обнаружения и исправления ошибок: CRC8 на 32 байта
(12,8) код Хэмминга, Рида-Соломона (FEC), перемежение
Режимы работы: прозрачный
пакетный в сторону DTE
пакетный в сторону DCE
командный
удаленная конфигурация
проверка связи
смена ПО
Размер внутреннего буфера: 1 Кбайт
