Модем Спектр 48 MSK OEM

Модуль "Спектр 48 MSK OEM" представляет собой "встраиваемую" версию модема "Спектр 48M SK". Для модуля "СПЕКТР 48MSK OEM" подходят те же версии встроенного ПО, что и для "полноценной" версии модема.

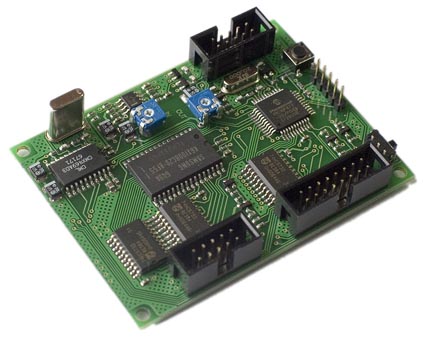

Выпускается встраиваемое исполнение модема "Спектр 48 MSK" в виде печатной платы для установки в аппаратуру пользователя - модуль "Спектр 48MSK OEM".

Радиомодем СПЕКТР 48 MSK OEM может применяться в составе различных систем удаленного сбора данных, дистанционного управления объектами и профессиональной радиосвязи при построении различных сетей обмена данными.

Модем Спектр 48 MSK OEM подключается к внешней "голосовой" радиостанции любого частотного диапазона и мощности и обеспечивает передачу данных по "голосовым" радиоканалам со скоростью от 1200 до 4800 бод в полудуплексном режиме. Дальность связи таким образом определяется параметрами внешней радиостанции и антеннами и может достигать несколько десятков километров.

Устройство Spektr 48 MSK OEM имеет встроенный телеметрический модуль (3 аналоговых входа - восьмиразрядный АЦП, 8 логических входов и 8 логических выходов), что позволяет использовать его при построении систем беспроводного сбора информации, удаленного управления и т.д. Логика работы модуля может изменяться по согласованию с заказчиком.

Спектр 48MSK OEM радиомодем питается от источника постоянного напряжения +(8...32)В при потреблении тока около 40 мА. Можно питать модем как от отдельного источника питания, так и от радиостанции, с которой он работает.

Параметры, необходимые для конфигурации радиомодема - скорость обмена в эфире, параметры и состав пакетов данных, включение/выключение помехоустойчивого кодирования и перемежения, установки последовательного порта, адресация, режимы работы радиомодема и другие установки - задаются программированием в командном режиме с помощью команд диалогового текстового интерфейса, подаваемых по последовательному порту, и хранятся в энергонезависимой памяти радиомодема. Для программирования можно пользоваться любой терминальной программой для персонального компьютера.

Для подключения к радиостанции используются аналоговые сигналы AUDIO_IN, AUDIO_OUT, и сигнал переключения станции в режим "Передеча" PTT. Дальность связи определяется характеристиками применяемых радиостанций и антенн и может быть увеличена благодаря возможности работы радиомодема в режиме ретранслятора.

Обмен данными с источником/получателем информации осуществляется по последовательному порту RS-232 с аппаратным (отключаемым) управлением потоком данных (линии CTS и RTS). Входные/выходные потоки буферизируются (общий размер буфера - 32 К).

Отличия от "полноценной" версии модема:

для питания требуется стабилизированное напряжение +5В +/-5%
отсутствуют встроенные преобразователи уровней интерфейса RS-232 (входные и выходные сигналы с уровнями +5В КМОП)
отсутствуют телеметрические входы и выходы

Технические характеристики Спектр48 MSK OEM

Модель	Спектр-48 MSK OEM
Вид связи:	полудуплекс
Тип модуляции выходного сигнала:	MSK
Скорость обмена информацией в эфире:	1200, 2400 или 4800 бод
Способы обнаружения и исправления ошибок при передаче данных по эфиру:	CRC8 на 32 байта данных (12,8) Хэмминг код (FEC) перемежение.
Интерфейс для связи с терминалом:	RS-232, разъем DB9F
Скорость обмена данными по последовательному порту:	1200, 2400, 4800, 9600 или 19200 бод.
Формат данных:	8 бит данных, 1 стоповый бит
Контроль потока данных:	аппаратный (CTS/RTS), отключаемый
Уровни сигналов:	RS-232
Режимы работы модема:	командный прозрачный пакетный в сторону DTE пакетный со стороны DTE DCD232
Органы индикации:	передача (РТТ) несущая (CD) состояние буфера для передачи данных (MODE)
Разъем для подключения внешних датчиков и исполнительных устройств (DB25F):	3 аналоговых входа 8+1 логических входов 8 логических выходов
