Радиомодем СПЕКТР 433 DIN/USB

Радиомодем СПЕКТР 433 DIN/USB

Радиомодем Спектр-433 DIN/USB предназначен для использования в различных автоматизированных системах сбора данных и управления (АСКУЭ, АСУТП, противопожарные и охранные системы и т.д.). Модем СПЕКТР433 DIN/USB работает в диапазоне частот (433,92+-0,2%) МГц с выходной мощностью 10 мВт (имеется возможность увеличить мощность для компенсации потерь в антенном кабеле до 90 мВт). Для его эксплуатации не требуется получение на работу в полосе частот. Модем обеспечивает передачу данных в эфире со скоростью от 4800 до 76800 бод. По портам RS-485 и RS-232 поддерживаются скорости от 2400 до 115200 бод.


Основной режим работы модема Spektr 433 DIN/USB - "прозрачный". В этом режиме модемы являются радиоудлинителем интерфейсов RS-485 и RS-232 - внешнее оборудование "не замечает", что работает через модемы. Благодаря этому практически не имеет значения протокол, по которому работает внешнее оборудование - модемы Spektr433 DIN/USB легко встраиваются в новые или уже построенные системы без необходимости доработки программного обеспечения. Это касается как простых систем с парой объектов (точка-точка), так и сложных систем с большим количеством объектов (звезда и др.).


Совместно с радиомодемами СПЕКТР-433 DIN/USB можно использовать любые антенны диапазона 433 МГц с волновым сопротивлением 50 Ом, подходящих для различных условий применения: направленных и ненаправленных, малогабаритных и с креплением на мачту. Для подключения антенны радиомодемы оборудованы винтовым ВЧ разъемом типа SMA-M.


Рабочая частота модема СПЕКТР 433 DIN/USB устанавливается пользователем в диапазоне от 433 до 435 МГц с шагом 1 кГц, что позволяет использовать группы модемов, работающих на разных частотных каналах - это делает возможным организацию нескольких независимых систем на одной территории. Кроме этого, возможность смены рабочей частоты позволяет "уйти" от помех, создаваемых сторонним оборудованием.


Дальность связи, обеспечиваемая радиомодемами, в основном зависит от условий местности, а также от характеристик и места установки внешних антенн (в комплект поставки антенны не входят) и может составлять от сотен метров (промышленные помещения) до 8...10 километров (прямая видимость). Дальность связи можно увеличить, используя возможность работы радиомодема в режиме ретранслятора (без потери основных функций).

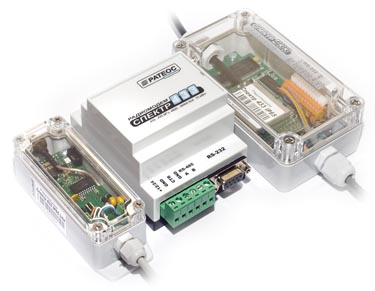

Модем выпускается в четырех исполнениях:


  • DIN - корпус для монтажа на DIN рейку, степень защиты IP20
  • DIN/USB - в таком же корпусе, что и DIN, но вместо последовательного порта RS-232 в нем реализован порт USB (RS-485 остается); при установке драйвера в системе Windows появляется виртуальный COМ-порт
  • IP65 - в пылевлагозащитном корпусе со степенью защиты IP65
  • IP65 Lite - упрощенная версия IP65 без порта RS-232 и уменьшенным размером буфера данных

Технические характеристики Спектр433 DIN/USB


Модель
Спектр 433 DIN/USB
Диапазон рабочих температур: от минус 40 до +50 °С
Напряжение питания: · от +7 до +32 В (кроме исп. DIN/USB);
· +5В (исп. DIN/USB)
Потребляемая мощность: · не более 0,4 Вт (прием)
· не более 1,3 Вт (передача)
Интерфейсы: · RS-232 и RS-485 (исп. DIN и IP65)
· USB и RS-485 (исп. DIN/USB)
· RS-485 (исп. IP65 Lite)
Скорость по последовательным портам, бод:
формат данных:
режим обмена:
контроль потока данных:
2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200
8 бит, 1 стоповый бит, 9 бит в режимах: О, Е, М, S, N
асинхронный
аппаратный (CTS/RTS), отключаемый
Диапазон частот: от 433,05 до 434,79 МГц
Номинальная мощность передатчика: 10 мВт
Девиация частоты: 5, 10, 20, 40, 100 кГц
Тип модуляции выходного сигнала:
Скорость обмена данными в эфире, бод:
FSK
4800, 9600, 19200, 38400, 76800
Способы обнаружения и исправления ошибок: · CRC8 на 32 байта
· (12,8) код Хэмминга, Рида-Соломона (FEC), перемежение
Режимы работы: · прозрачный
· пакетный в сторону DTE
· пакетный в сторону DCE
· "прямой доступ"
· командный
· удаленное конфигурирование
· смена ПО
Размер внутреннего буфера: · 32 Кбайт (кроме исп. IP65 Lite);
· 1 Кбайт (исп. IP65 Lite)
