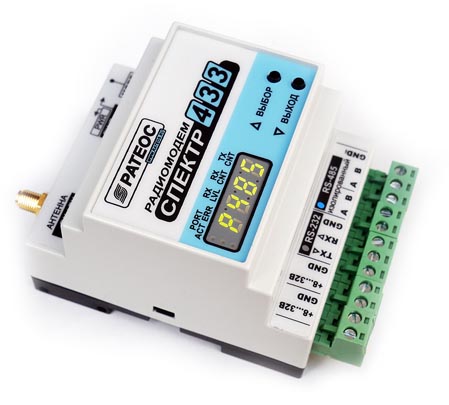

Модем Спектр 433 DIN IND

Радиомодемы Спектр 433 IND предназначены для использования в различных автоматизированных системах сбора данных и управления (АСКУЭ, АСУТП, противопожарные и охранные системы и т.д.). Обозначение DIN IND - на DIN рейку, с символьным индикатором, благодаря которому конфигурация модема СПЕКТР433 DIN IND производится автономно без необходимости в ПК, порты RS-485 и RS-232.

Модемы SPEKTR 433 DIN IND работают в диапазоне частот (433,92+-0,2%) МГц с выходной мощностью 10 мВт (имеется возможность увеличить мощность для компенсации потерь в антенном кабеле до 150 мВт). Для их эксплуатации не требуется получение на работу в полосе частот. Модемы СПЕКТР-433 DIN IND обеспечивает передачу данных в эфире со скоростью от 4800 до 76800 бод. По портам RS-485 и RS-232 поддерживаются скорости от 2400 до 115200 бод.

Рабочая частота модема СПЕКТР 433 DIN IND устанавливается пользователем в диапазоне от 433,075 до 434,775 МГц, что позволяет использовать группы модемов, работающих на разных частотных каналах - это делает возможным организацию нескольких независимых систем на одной территории. Кроме этого, возможность смены рабочей частоты позволяет "уйти" от помех, создаваемых сторонним оборудованием.

Совместно с радиомодемами Спектр-433 DIN IND можно использовать любые антенны диапазона 433 МГц с волновым сопротивлением 50 Ом, подходящих для различных условий применения: направленные и ненаправленные, с креплением на мачту/кронштейн, врезные, на магнитном основании. Для подключения антенны радиомодемы оборудованы винтовым ВЧ разъемом типа SMA-F.

Основной режим работы модема - "прозрачный". В этом режиме модемы являются радиоудлинителем интерфейсов RS-485 и RS-232 - внешнее оборудование "не замечает", что работает через модемы. Благодаря этому практически не имеет значения протокол, по которому работает внешнее оборудование - модемы легко встраиваются в новые или уже построенные системы без необходимости доработки программного обеспечения. Это касается как простых систем с парой объектов (точка-точка), так и сложных систем с большим количеством объектов (звезда).

Дальность связи, обеспечиваемая радиомодемами, в основном зависит от условий местности, а также от характеристик и места установки внешних антенн (в комплект поставки антенны не входят) и может составлять от сотен метров (промышленные помещения) до 8...10 километров (прямая видимость с мощными направленными анетеннами). Дальность связи можно увеличить, используя возможность работы радиомодема в режиме ретранслятора (без потери основных функций).

Технические характеристики устройства Спектр 433 DIN IND

Модель	Спектр433 DIN IND
Диапазон рабочих температур:	от -40 до +50 °С
Напряжение питания:	· от +8 до +32 В (кроме исп. DIN USB); · +5В (исп. DIN USB)
Потребляемая мощность:	· не более 1,1 Вт (прием) · не более 3 Вт (передача)
Интерфейсы:	· RS-232 и RS-485 (исп. DIN, DIN IND и IP65) · USB и RS-485 (исп. DIN USB) · RS-485 (исп. IP65 IND и IP65 Lite)
Скорость по последовательным портам, бод: формат данных: режим обмена: контроль потока данных:	2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200 8 бит, 1 стоповый бит, 9 бит в режимах: О, Е, М, S, N асинхронный аппаратный (CTS/RTS), отключаемый
Диапазон частот:	от 433,075 до 434,775 МГц
Номинальная мощность передатчика:	10 мВт
Девиация частоты:	5, 10, 20, 40, 100 кГц
Тип модуляции выходного сигнала: Скорость обмена данными в эфире, бод:	FSK 4800, 9600, 19200, 38400, 76800
Способы обнаружения и исправления ошибок:	· CRC8 на 32 байта · (12,8) код Хэмминга, Рида-Соломона (FEC), перемежение
Режимы работы:	· прозрачный · пакетный в сторону DTE · пакетный в сторону DCE · "прямой доступ" · командный · удаленная конфигурация · смена ПО
Размер внутреннего буфера:	· 24 Кбайт (исп. DIN, DIN USB, IP65); · 1 Кбайт (DIN IND, IP65 IND, IP65 Lite)
