Спектр 433

LPD диапазон 433 МГц, высокая скорость (до 76,8 К/бит) и надёжность передачи данных, исполнение DIN

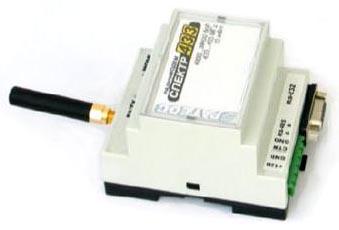

Радиомодем Спектр-433 DIN

Безлицензионный радиомодем Спектр 433 это конструктивно и функционально законченное устройство для передачи данных по радиоэфиру. Модем передает в диапазоне частот 433 МГц LPD с выходной мощностью 10 мВт, что позволяет эксплуатировать без регистрации в Госсвязьнадзоре. Скорость передачи в эфире составляет: 4800, 9600, 19200, 38400 и 76800 бит/с.


Промышленный радиомодем Спектр 433 разработан для использования системах сбора телеметрических данных, удаленного управления и контроля. Работая в "прозрачном" режиме, радиомодем легко встраивается в уже построенные системы без необходимости доработки существующего ПО.


От аналогичных изделий других фирм радиомодем Спектр 433 отличается более высокой скоростью в эфире, наличием режима удаленной конфигурации и высокой надежностью передачи данных благодаря применению мощных помехоустойчивых кодов и возможности использования протокола с подтверждением доставки данных. Учитывая невысокую стоимость и отсутствие необходимости регистрировать выделенную частоту модем Спектр 433 представляет собой одно из самых недорогих средств организации сети сбора данных. Высокая скорость обмена в эфире позволяет применять его для передачи видео и графической информации.


Области применения радиомодема Спектр 433

  • Удаленное управление промышленными технологическими объектами (подстанциями, компрессорными, электрическими трансформаторами и газовыми редукторами)
  • Контроль показаний бытовых и промышленных приборов учета (счетчиков)
  • Системы регулирования общественного транспорта
  • Системы пожаро-охранной сигнализации и видеонаблюдение

Промышленный радиомодем Спектр-433 имеет развитую систему адресации, что дает возможность максимально гибко использовать его при построении различных конфигураций сетей передачи данных: точка-точка, точка-много точек, точка-много точек с базовой станцией и их комбинации.


Функциональные возможности радиомодема Спектр 433


Режимы работы: (ПРОЗРАЧНЫЙ, ПАКЕТНЫЙ, РЕТРАНСЛЯТОР и др.). Дополнительно присутствует режим "прямого доступа к радиоэфиру", благодаря чему пользовательское устройство может использовать для обмена данными в эфире собственные протоколы, адресацию, кодирование и т.д.


Дальность приема зависит от скорости передачи данных и от характеристик применяемых совместно с модемом Спектр-433 антенн и может достигать нескольких километров в условиях прямой видимости. Дальность связи зависит от различных факторов, основными из которых являются характер рельефа местности, скорость обмена данными в радиоэфире, выходная мощность передатчика, усиление используемых антенн, наличием помех в радиоэфире.


Так при скорости в эфире 38 400 бит/с и мощности 10 мВт можно рассчитывать на дальность связи в несколько сотен метров с ненаправленными и до 1-3 км с направленными антеннами в условиях прямой видимости. При скорости в канале 4 800 бит/с дальность связи при тех же условиях может достигать нескольких километров.


Дальность радиосвязи можно увеличить благодаря возможности работы модемом Спектр-433 в режиме РЕТРАНСЛЯТОРА. Радиомодем Спектр-433 оснащен интерфейсными портам RS-232 или RS-485 (1 200…115 200 бит/с). Поток данных буферизируется (общий размер буфера - 32 Кбайт).


Параметры конфигурации радиомодема Спектр 433


Установки модема Спектр-433 задаются программированием в командном режиме с помощью команд диалогового текстового интерфейса, подаваемых по последовательному порту, и сохраняемых в энергонезависимой памяти модема. Для программирования можно использовать любую терминальную программу, например стандартную в Windows XP HiperTerminal или telemax.exe из состава Norton Comander. Имеется также возможность удаленного (по радиоэфиру) программирования параметров.


Модем выпускается в исполнении для монтажа на DIN рейку и в пыле-влагозащитном исполнении со степенью защиты IP65.


Технические характеристики


Модель
Спектр 433 DIN
Диапазон частот
433,05 ~ 434,79 МГц
Номинальная мощность передатчика
10 мВт
Девиация частоты
5, 10, 20, 40, 100 кГц
Тип модуляции выходного сигнала
FSK
Скорость обмена данными в эфире
4800, 9600, 19200, 38400, 76800 бит/с
Способы обнаружения и исправления ошибок
CRC8 на 32 байта
(12,8) код Хэмминга, Рида-Соломона (FEC), перемежение
Интерфейс
RS-232, RS-485
Скорость данных по последовательному порту
1200, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200 бит/с
Формат данных
8 бит, 1 стоповый бит, 9 бит в режимах: О, Е, М, S, N
Режим обмена
асинхронный
Режимы работы
прозрачный
пакетный в сторону DTE
пакетный в сторону DCE
"прямой доступ"
командный
удаленное конфигурирование
смена ПО
Контроль потока данных
аппаратный (CTS/RTS), отключаемый
Размер внутреннего буфера
32 Кбайт
Потребляемый ток
не более 90 мА (прием)
не более 200 мА (передача)
Напряжение питания
от 7 до 15 В
Диапазон рабочих температур
от - 40 до + 50 °С
