Локомотивная антенна АЛ/4 предназначена для
эксплуатации на подвижных объектах железно- дорожного транспорта
совместно с ж/д станциями в диапазоне частот 450-470 МГц.
Антенна выдерживает воздействие электрического разряда в течении
0,1 секунды при напряжении 25 кВ и токе 1000 А.
Железнодорожная антенна АЛ/4 создана для работы
на подвижных объектах (железно-дорожных электровозов) с железнодорожными
радиостанциями в диапазоне частот 450-470 мегагерц.
Антенна АЛ/2 круговой направленности предназначена
для установки на металлических крышах железнодорожных тепловозов
и путевых машинах тяжёлого типа.
Антенна АЛ/4 токобезопасная предназначена для
установки на металлических крышах железнодорожных электровозов
и путевых машинах тяжёлого типа.
Локомотивная антенна АЛ/4 создана для работы
в условиях:
- изменения температуры окружающей среды
от -50° до +55°
- воздействия атмосферных осадков (инея,
росы, дождя)
- воздействия пыли
- воздействия вибрации до 100 Гц
- воздействия ударов многократного действия
с ускорением 25 g
Устройство и принцип работы

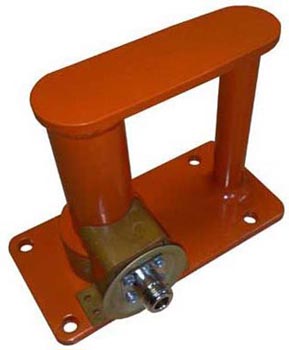

Локомотивная антенна АЛ/4 представляет собой
низкорасположенную шлейфовую антенну. Противовесом антенны служит
металлическая обшивка локомотива.
В нижней пластине сварной конструкции имеется четыре отверстия
диаметром 9 мм для крепления антенн к корпусу железно-дорожных
локомотивов. Основание антенны имеет размер 160 х 80мм.
Функциональные особенности
- Антенна АЛ/4 локомотивная, грозозащищённая,
имеет 50-омный вход
- Поляризация - вертикальная. Диаграмма направленности
антенны в горизонтальной плоскости близкая к круговой.
- Антенна выдерживает воздействие электрического
разряда в течении 0,1 с при напряжении 25 кВ и токе 1000
А.
- Гальваническое соединение элементов антенны
с основанием (корпусом объекта) обеспечивает безопасную
работу оператора и защиту аппаратуры от высокого напряжения
(в случае аварийной ситуации).
- Подводимая к антенне мощность - не более
50 Вт.
- Габаритные размеры антенна АЛ/4 - не более
190 х 100 х 133 мм
- Масса антенны АЛ/4 без комплекта монтажных
частей и упаковки - не более 1,6 кг.
- Конструкция антенны выдерживает воздействие
ветровых нагрузок при максимальной скорости ветра до 90
м/с.
|
