Железнодорожная антенна АЛ/23 предназначена
для работы на подвижных объектах железно- дорожного транспорта
с ж/д рациями в одновременно в двух диапазонах частот: 151-156
МГц и 307-344 МГц.
Локомотивная антенна АЛ/23 (ШИ2.091.302) разработана
для работы на подвижных объектах (железно-дорожных локомотивов)
с железнодорожными радиостанциями в диапазоне частот 151-156
МГц и 307-344 МГц.
Гальваническое соединение элементов антенны
с основанием (корпусом объекта) обеспечивает безопасную работу
оператора и защиту аппаратуры от высокого напряжения в случае
аварийной ситуации.
Антенна АЛ/23 сверхнизкая предназначена для
установки на металлических крышах железно-дорожных электровозов
и путевых машинах тяжёлого типа.
Локомотивная антенна АЛ/23 создана для работы
в условиях:
- изменения температуры окружающей среды
от -50° до +55°
- воздействия атмосферных осадков (инея,
росы, дождя)
- воздействия пыли
- воздействия вибрации до 100 Гц
- воздействия ударов многократного действия
с ускорением 25 g
Устройство и принцип работы

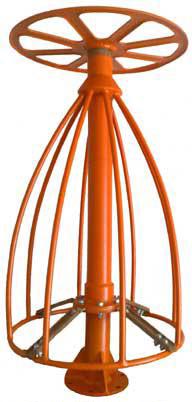

Локомотивная антенна АЛ/23 представляет собой
широкодиапазонную дискоконусную антенну. В нижней пластине сварной
конструкции имеются отверстия диаметром для крепления антенн
к корпусу тепловозов.
Питание антенны через коаксиальный разъём СР 50-165 ФВ. По заказу
антенна может быть укомплектована другим высокочастотным разъемом
(например N – типа), а также кабелем с разъемами.
Функциональные особенности
- Антенна АЛ/3 локомотивная, имеет грозозащиту
и 50-омный вход.
- Поляризация - вертикальная. Диаграмма направленности
антенны в горизонтальной плоскости близкая к круговой.
- Антенна выдерживает воздействие электрического
разряда в течении 0,1 с при напряжении 25 кВ и токе 1000
А.
- Гальваническое соединение элементов антенны
с основанием (корпусом объекта) обеспечивает безопасную
работу оператора и защиту аппаратуры от высокого напряжения
(в случае аварийной ситуации).
- Подводимая к антенне мощность - не более
50 Вт.
- Габаритные размеры антенна АЛ/23 - не более
350 х 350 х 692 мм.
- Масса антенны АЛ/23 без комплекта монтажных
частей и упаковки - не более 4 кг.
- Конструкция антенны выдерживает воздействие
ветровых нагрузок при максимальной скорости ветра до 80
м/с.
|
