Инструкция к автомобильной Си-Би рации
MegaJet MJ-300

MegaJet MJ-300


СОДЕРЖАНИЕ


Введение


1.Краткие технические характеристики и отличительные особенности


2. Основные особенности и функции


3. Органы управления и отображения


4. Основные режимы


5. Малогабаритный ЖК-дисплей


6. Установка радиостанции в автомобиле


7. Установка и настройка автомобильной антенны


8. Правила пользования радиостанцией


ВВЕДЕНИЕ


Радиостанция MegaJet MJ-300 относится к классу оборудования доступных гражданских средств радиосвязи для профессиональных приложений. Эта радиостанция развивает ряд известных и хорошо зарекомендовавших себя простых моделей - MegaJet MJ-2701, DRAGON CB-407MK-4, дополняя их отличные качества улучшенными и расширенными возможностями при минимальной цене такими как – мощность, чувствительность, диапазонность, удобство и простота использования, компактные размеры, эксплуатационная надежность. Радиостанция выполнена на технологической платформе “600” (на этой платформе выпускаются современные многофункциональные радиостанции MJ-600 и MJ-600plus). Продольный размер корпуса составляет всего 125мм, что позволяет разместить радиостанцию в ограниченном пространстве любой приборной панели автомобиля.


Функциональные возможности радиостанции MegaJet MJ-300 (модель стандартной конфигурации) особенностей не имеют и состоят из минимального набора, обеспечивающего удобную и простую эксплуатацию. Отметим некоторые из них. Это – функция поддержания стандартов разбиений 40/120, быстрое переключение в аварийный канал, функция сканирования в пределах выбранной сетки и удвоенная мощность передатчика.


Микропроцессорная система управления всеми режимами радиостанции выполнена на базе нового центрального процессора SAMSUNG 3P9228AZZ-QZR8. Электрическая схема радиостанции дополнена отдельным синтезатором частот на микросхеме LC7152N с внешним цифровым управлением. Это не только расширило частотный диапазон, но и повысило стабильность рабочих параметров, улучшило спектральную чистоту формируемых сигналов. Радиостанция MegaJet MJ-300 разработана с учетом климатических условий средней полосы России в рамках совместного проекта и производится в Корее.


1. КРАТКИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ РАДИОСТАНЦИИ МЕГАДЖЕТ 300



НАИМЕНОВАНИЕ
ЗНАЧЕНИЕ
Диапазон частот, МГц
26,965…27,405 / 26,965…28,305
Количество каналов
40/120 (по выбору-[A/F+SC, ON])
Шаг сетки частот
10 кГц
Чувствительность приемника, мкВ
(12 дБ с/ш FM, 10 дБ с/ш AM)
0,3/0,5
Выходная мощность передатчика, Вт
5…8 (13,8…14,2 В)
Вид модуляции
АМ(90%)/FM(2 кГц)
Напряжение питания, В
13,8
Максимальный потребляемый ток, А
2,0 макс.
Размеры, мм
138(ш) х 40(в) х 125(д)
Масса, кг
0,6


2. ОСНОВНЫЕ ОСОБЕННОСТИ И ФУНКЦИИ



ФУНКЦИИ

  • Переключение режимов AM/FM
  • Кнопка сканирования SC
  • Экстренный вызов канала 9 (переключение сеток)
  • Кнопочное управление каналами UP/DN

УПРАВЛЕНИЕ

  • Регулятор громкости с выключателем питания
  • Регулятор порога шумоподавления

ЖК ДИСПЛЕЙ

  • Отображение КАНАЛЫ/СЕТКА/СКАНИРОВАНИЕ
  • Индикация режимов TX / SC / FM /AM / L / H

3. ОРГАНЫ УПРАВЛЕНИЯ И ОТОБРАЖЕНИЯ

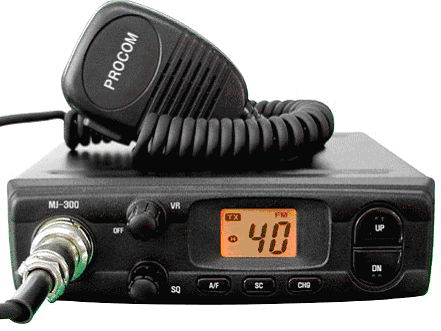

MegaJet MJ-300
Описание органов управления

1) Кнопка выбора вида модуляции АМ / ФМ AM/FM.


2) Кнопка сканирования SC.
Эта кнопка может использоваться для поиска канала где происходит интенсивный радиообмен. После нажатия этой кнопки происходит сканирование каналов вверх. При обнаружении сигнала сканирование будет приостановлено. После прекращения приёма сканирование возобновляется через 10 секунд. При нажатии на передачу сканирование будет остановлено.


3) Кнопка быстрого переключения в канал экстренного вызова / Сеток CH9. Данная кнопка предназначена для быстрого переключения в 9-й канал при возникновении чрезвычайной ситуации. Если радиостанция работает в многосеточном режиме, с помощью этой кнопки осуществляется переключение сеток.


4) Включение питания / Регулятор громкости VOL / OFF.


5) ЖК-дисплей LCD. Отображаются все текущие режимы работы радиостанции.


6) Кнопки переключения каналов UP/DN.


7) Регулятор уровня порога срабатывания шумоподавления SQ.



4. ОСНОВНЫЕ РЕЖИМЫ



1) Режимы Приём / Передача.


Переход из режима Прием в режим Передача осуществляет переключатель PTT (нажал - говори, отпустил – слушай). Кнопка PTT переключателя расположена на манипуляторе радиостанции.


ВНИМАНИЕ. Работа на передачу при отключенной или ненастроенной антенне не допустима и может привести к повреждению Вашей радиостанции.


2) Режим RESET CPU. Используется для очистки памяти процессора и установки заводских настроек. Удерживая нажатой кнопку CH9 включить радиостанцию ручкой VOL / OFF.


3) Режим 40 / 120.
Удерживая нажатыми две кнопки A/F и SC включить радиостанцию ручкой VOL / OFF. Переключение сеток выполняется кнопкой CH9.
Обозначение на дисплее: L - сетка C, Н - сетка E, при отсутствии значка - сетка D.


5. МАЛОГАБАРИТНЫЙ ЖК-ДИСПЛЕЙ



В конструкции радиостанции используется дисплей на жидких кристаллах (ЖК) типа Black Matrix с запоминанием текущего режима и с дополнительной подсветкой.
Особенно удобны при пользовании ЖК-дисплеем цифры индикатора номера канала размером 10 мм, черные цифры на янтарном фоне.
На информационной панели ЖК-дисплея отображаются основные функциональные параметры режимов работы Си-Би радиостанции. Назначения мнемонических знаков, индицируемых на панели дисплея, следующие:

AM/FM - АМ/ЧМ. Индикация одного из этих знаков означает выбор вида модуляции АМ или ЧМ.

SC - Сканирование. Индикация знака “SC” означает работу приемника в режиме автоматического сканирования. Для реализации этой функции включите питание радиостанции и установите необходимую громкость. Отрегулируйте шумоподавление. Нажмите кнопку “SC” и сканирование начнется. На ЖКИ-дисплее появится знак “SC”. При обнаружении канала, сигнал в котором превышает уровень шумоподавителя, сканирование останавливается и возобновляется вновь после пропадания сигнала, вплоть до нажатия тангенты или кнопки “SC”.

6.УСТАНОВКА РАДИОСТАНЦИИ В АВТОМОБИЛЕ



Радиостанция предназначена для использования в автомобилях с 12-вольтовым аккумулятором и заземленным минусом.
Перед установкой радиостанции проверьте соответствие Вашего автомобиля данному требованию.
Для крепления радиостанции в автомобиле предназначена монтажная скоба и кронштейн-держатель микрофона.


ГДЕ УСТАНАВЛИВАТЬ СИ БИ РАДИОСТАНЦИЮ ?

Радиостанция устанавливается в автомобиле в таком месте, чтобы пользование ею не создавало неудобств и не отвлекало водителя от управления автомобилем. Наилучшим местом для этой цели является место под приборной панелью автомобиля.


Внимание: Убедитесь, что при выборе места установки радиостанции она не мешает водителю и не ухудшает доступ к органам управления автомобилем. При прокладке соединительных кабелей соблюдайте требования безопасности. При неудобном расположении радиостанции или соединительных кабелей возможна потеря управления автомобилем.


МЕХАНИЧЕСКИЕ РАБОТЫ ПРИ УСТАНОВКЕ.

Этап 1. Соблюдая осторожность, воспользуйтесь монтажной скобой, как шаблоном для разметки крепежных отверстий под приборной панелью. Для отметки мест сверления воспользуйтесь шилом или другим острым инструментом, предназначенным для разметки на металле.

Этап 2. Просверлите два отверстия диаметром 3 мм для каждого винта крепления монтажной панели. Закрепите скобу под приборной панелью прилагаемыми винтами-саморезами (см. рис. 1). Особо внимательно следует сверлить отверстия, чтобы не повредить соединительные жгуты и электронные устройства, расположенные под панелью.

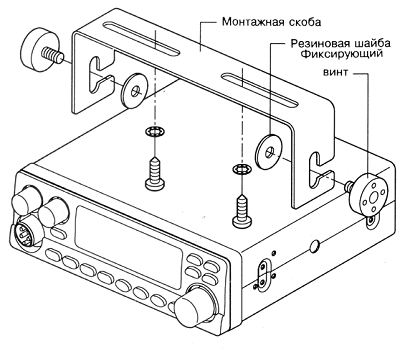

Крепление радиостанции при помощи монтажной скобы
Рис.1. Крепление радиостанции при помощи монтажной скобы.


МОНТАЖ РАДИОСТАНЦИИ.

Этап 1. Вставьте радиостанцию в монтажную скобу до совмещения с фиксаторами (см. рис. 2). Установите оптимальный угол наклона корпуса радиостанции для удобства доступа.

Этап 2. Закрепите фиксаторы радиостанции, предусмотрев при этом место для подключения внешних кабелей к задней стенке радиостанции.

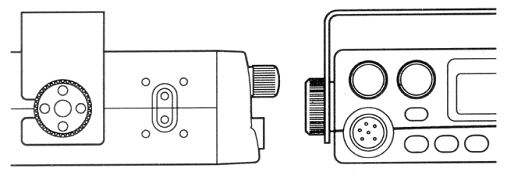

Крепление радиостанции фиксаторами
Рис. 2. Крепление радиостанции фиксаторами.


Крепёжная скоба

УСТАНОВКА ДЕРЖАТЕЛЯ МИКРОФОНА.

Рядом с радиостанцией на приборной панели автомобиля просверлите два отверстия для установки кронштейна-держателя микрофона. Закрепите держатель двумя винтами-саморезами 10 мм из комплекта к радиостанции.


ПОДКЛЮЧЕНИЕ ВНЕШНЕГО ДИНАМИКА (в комплект поставки не входит ).

На задней стенке радиостанции имеется гнездо для подключения внешнего динамика "EXT-SP”. Вставьте в нее штекер от внешнего динамика. При этом встроенный динамик отключается.


ПОДКЛЮЧЕНИЕ ПИТАНИЯ.

Поскольку радиостанция MegaJet MJ-300 оснащена фильтром по питанию для исключения помех от системы зажигания двигателя, подключать ее к автомобильной борт сети можно в любой точке. Для снижения помех лучше использовать провод в виде скрученной пары.

Этап 1. Отсоедините кабели питания от клемм аккумулятора во избежание короткого замыкания, которое может произойти при подключении питания радиостанции.

Этап 2. Надежно подсоедините черный “отрицательный” провод от радиостанции непосредственно к кузову автомобиля. Для наилучшей работы радиостанции требуется надежный контакт с металлом кузова.

Этап 3. Подсоедините красный “положительный” провод от радиостанции с встроенным держателем предохранителя к блоку предохранителей (“прикуривателю” или напрямую к положительной клемме аккумулятора). Обычно наиболее удобной точкой для подключения радиостанции считается блок предохранителей. Можно подключить кабель питания к контактам замка зажигания, в этом случае радиостанция будет выключаться автоматически при выключении зажигания, что предотвратит случайный разряд аккумулятора.

Этап 4. Восстановите подсоединение кабелей питания к клеммам аккумулятора. Подсоедините штекер шнура питания к разъему кабеля радиостанции.


7. УСТАНОВКА И НАСТРОЙКА АВТОМОБИЛЬНОЙ АНТЕННЫ



В общем случае имеются два типа антенн для мобильных Си-Би радиостанций - полноразмерный штырь длиной 1/4 волны (2,75 м) и укороченная согласованная штыревая антенна (от 0,5 до 1,9 м). Из-за большой длины полноразмерных антенн на автомобилях применяются, в основном, укороченные антенны длиной не менее 1,2 м, в различных конструктивных исполнениях с креплением через отверстие в крыше, на кронштейне за отбортовку водостока или на магнитном основании (см. рис. 3).

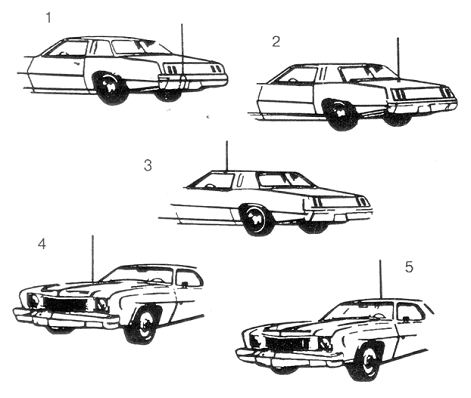

Типичные места установки автомобильных антенн
Рис. 3. Типичные места установки автомобильных антенн.


Антенны на магнитном основании имеют то преимущество, что легко убираются внутрь машины на стоянке, а сила магнита обеспечивает ее надежное крепление при тряске и движении с высокой скоростью.
От места установки антенны зависит ее диаграмма направленности. При установке антенны на середине крыши, диаграмма направленности приближается к круговой. Если антенна установлена на правом краю крыши, то ее максимальное усиление будет направлено влево от оси автомобиля. При размещении антенны на заднем багажнике ее диаграмма будет направлена вперед.
На рис. 3 показаны пять типичных мест установки автомобильной антенны: (1) задний бампер, (2) задняя крышка багажника, (3) отбортовка для стока воды, (4) капот, (5) крыша.
Для получения квалифицированной консультации относительно выбора типа антенны и места ее установки свяжитесь с Вашей фирмой-продавцом.


8. ПРАВИЛА ПОЛЬЗОВАНИЯ РАДИОСТАНЦИЕЙ


  • Включите радиостанцию вращением ручки “VOL/OFF” по часовой стрелке. Установите требуемую громкость звучания.
  • Отрегулируйте порог шумоподавления регулятором “SQ” в соответствии с указаниями настоящего руководства.
  • Выберите нужный канал с помощью кнопок переключения каналов UP/DN.

РЕЖИМ ПЕРЕДАЧИ.

Нажмите с удержанием переключатель “PTT” на корпусе микрофона. Держите корпус микрофона на расстоянии 5 см от рта и говорите нормальным разборчивым голосом.

РЕЖИМ ПРИЕМА.

Просто отпустите тангенту и слушайте Вашего корреспондента, пользуясь регуляторами уровня громкости и порога шумоподавления для достижения наилучшего качества звучания.
