Инструкция по программированию контроллера Z-5R

Управление “КОДОВЫМ ЗАМКОМ” (контроллером Z-5R).

Первое включение –запись мастер-ключей (состояние память контроллера стерта, перемычку не ставить!)

Выдаются короткие сигналы в течение 16 секунд. Что указывает на то, что память контроллера стерта и установлен режим добавления мастер-ключей. В момент выдачи сигналов коснитесь ключом контактора – это приведёт к записи его в память контроллера в качестве мастер-ключа. Прекращение выдачи коротких сигналов является подтверждением успешной записи первого мастер ключа. Для добавления новых мастер-ключей касайтесь ими по очереди контактора с паузой между касаниями менее 16 секунд. На каждое касание новым ключом контроллер выдает короткий подтверждающий сигнал. Выход из режима добавления мастер-ключей происходит автоматически через 16 секунд после последнего касания. О выходе из режима контроллер информирует серией из 5 коротких сигналов.
В дальнейшем для программирования используются мастер-ключи.
Если ни одного ключа записать не удалось, – повторите включение.
* Вход в режим записи мастер ключа при подаче питания происходит только при полностью пустой базе ключей (ни простых, ни мастер, ни блокирующих).

Режимы программирования замка

Общие свойства режимов программирования
Для перевода контроллера в нужный режим программирования используются короткие (менее 1 сек) и длинные (около 6 сек) касания мастер-ключом. На работу в режиме программирования есть ограничение на время после последнего касания (около 16 сек), после которого контроллер выходит в исходное состояние, информируя серией из пяти коротких сигналов.

1. Добавление простых ключей ( 1 д М )
Коснитесь и удерживайте мастер-ключ в контакторе (длинное касание). В момент касания, контроллер выдаст короткий сигнал подтверждающий опознание мастер-ключа, и через 6 секунд второй сигнал указывающий на переход замка в режим добавления простых ключей. После этого мастер-ключ следует убрать. Для добавления новых ключей касайтесь ими по очереди контактора с паузой между касаниями менее 16 секунд. На каждое касание новым ключом контроллер выдает подтверждающий короткий сигнал. Если ключ уже имеется в памяти, то два коротких сигнала. Выход из режима происходит либо автоматически через 16 секунд после последнего касания, либо при касании мастер-ключом. О выходе из режима контроллер информирует серией из 5 коротких сигналов.

2. Добавление блокирующих ключей ( 1 д М )
В режиме добавления простых ключей надо коснуться выбранным ключом контактора и удерживать около 9 секунд до длинного сигнала ( т.е сначала будет короткий сигнал , длинный сигнал о добавлении блокирующего ключа). Если не будете добавлять ещё ключи, то далее будет серия коротких сигналов – выход из режима программирования.

3. Добавление мастер-ключей ( 1 к М, 1 д М )
Кратковременно коснитесь мастер-ключом контактора (короткое касание). В момент касания, контроллер выдаст короткий сигнал подтвер-ждающий опознание мастер-ключа, и не более чем через 6 секунд коснитесь и удерживайте мастер-ключ в контакторе (длинное касание). В момент касания, контроллер выдаст два коротких сигнала указывающих на второе касание мастер-ключом в режиме программирования, и через 6 секунд один сигнал указывающий на переход замка в режим добавления мастер-ключей. После этого мастер-ключ следует убрать. Для добавления новых мастер-ключей касайтесь ими по очереди контактора с паузой между касаниями не более 16 секунд. На каждое касание новым ключом контроллер выдает подтверждающий короткий сигнал. Если ключ уже имеется в памяти, как мастер-ключ, то сигналов не будет. Выход из режима добавления мастер-ключей происходит автоматически через 16 секунд после последнего касания. О выходе из режима контроллер информирует серией из 5 коротких сигналов.

4. Стирание простых ключей с помощью мастер-ключа ( 2 к М, 1 д М )
Два раза кратковременно коснитесь мастер-ключом контактора (короткие касания). В момент первого касания, контроллер выдаст короткий сигнал подтверждающий опознание мастер-ключа, В момент второго касания, контроллер выдаст два коротких сигнала указывающих на второе касание мастер-ключом в режиме программирования, и не более чем через 6 секунд коснитесь и удерживайте мастер-ключ в контакторе (длинное касание). В момент третьего касания, контроллер выдаст три коротких сигнала, и через 6 секунд один сигнал указывающий на переход замка в режим стирания простых ключей. После этого мастер-ключ следует убрать. Для стирания ключей касайтесь ими по очереди контактора с паузой между касаниями не более 16 секунд. На каждое касание стираемым ключом контроллер выдает подтверждающий короткий сигнал. Если ключа нет в памяти, то два коротких сигнала. Выход из режима происходит либо автоматически через 16 секунд после последнего касания, либо при касании мастер-ключом. О выходе из режима контроллер информирует серией из 5 коротких сигналов.

5. Стирание памяти контроллера ( 3 к М, 1 д М )
Три раза кратковременно коснитесь мастер-ключом контактора (короткие касания). В момент первого касания, контроллер выдаст короткий сигнал подтверждающий опознание мастер-ключа, В момент второго касания, контроллер выдаст два коротких сигнала указывающих на второе касание мастер-ключом в режиме программирования. В момент третьего касания, контроллер выдаст три коротких сигнала указывающих на третье касание мастер-ключом, и не более чем через 6 секунд коснитесь и удерживайте мастер-ключ в контакторе (длинное касание). В момент четвертого касания, контроллер выдаст четыре коротких сигнала, и через 6 секунд серию коротких указывающих на стирание памяти контроллера и выход из режима программирования. После этого мастер-ключ следует убрать. Переход в режим программирования будет осуществлен автоматически после включения питания. *-В момент уничтожения всей базы с помощью мастер ключа не происходит стирания запрограммированного времени открывания.

6. Программирование времени открывания ( 4 к М )
Четыре раза кратковременно коснитесь мастер-ключом контактора. В момент каждого касания, контроллер выдает сигналы подтверждающие опознание мастер-ключа, а их количество будет соответствовать количеству касаний. В момент четвертого касания, контроллер выдает соответственно четыре сигнала и перейдет в режим программирования времени открывания. В течении 6 секунд от последнего касания необходимо замкнуть кнопку двери на время необходимое для открывания. После отпускания кнопки контроллер выдаст сигнал и запишет время в память.

7. Запись памяти контроллера в память DS1996 ( 1 д М )
Подготовить DS1996 к записи*.

Перевести контроллер в режим добавления простых ключей. Для этого коснитесь и удерживайте мастер-ключ в контакторе. В момент касания, контроллер выдаст короткий сигнал подтверждающий опознание мастер-ключа, и через 6 секунд второй сигнал указывающий на переход замка в режим добавления простых ключей. После этого мастер-ключ следует убрать.

Коснитесь и удерживайте DS1996 в контакторе. При касании контроллер выдаст короткий сигнал, подтверждающий, что ключ DS1996 установлен в режим записи (если два коротких сигнала, то необходимо повторить подготовку DS1996 с помощью ПК). Далее ожидать завершения операции до серии коротких сигналов (если через 5 сек нет сигналов, то операцию повторить).

По завершению записи контроллер выдаст серию коротких сигналов указывающих на завершение записи и выход из режима программирования.

8. Запись памяти DS1996 в память контроллера (1 д М )
Подготовить DS1996 к считыванию*.

Перевести контроллер в режим добавления простых ключей. Для этого коснитесь и удерживайте мастер-ключ в контакторе. В момент касания, контроллер выдаст короткий сигнал подтверждающий опознание мастер-ключа, и через 6 секунд второй сигнал указывающий на переход замка в режим добавления простых ключей. После этого мастер-ключ следует убрать.

Коснитесь и удерживайте DS1996 в контакторе. При касании контроллер выдаст короткий сигнал, подтверждающий, что ключ DS1996 установлен в режим записи (если два коротких сигнала, то необходимо повторить подготовку DS1996 с помощью ПК). Далее ожидать завершения операции до серии коротких сигналов (если через 5 сек нет сигналов, то операцию повторить).

По завершению записи контроллер выдаст серию коротких сигналов указывающих на завершение записи и выход из режима программирования.

*- Подготовка DS1996 производится с помощью компьютера и адаптера АС-Z.

9. Работа с блокирующим ключом (1 д Б )
Блокирующий ключ предназначен для работы:
· как простой ключ доступа в общем режиме работы контроллера (т.е. открыт доступ для всех простых ключей прописанных в базе)
· для перевода контроллера в режим блокировки ( в этом режиме отрывают контроллер только блокирующие ключи).
· для перевода в обычный режим
Блокирующий ключ открывает по отпусканию.
Для перевода в режим блокировки приложить блокирующий ключ к контактору и удерживать около 3секунды до появления длительного непрерывного, что соответствует включению режима блокировки.
В этом режиме блокируются все простые ключи. При использования простого ключа контроллер не открывается, а выдаёт множество коротких сигналов.
Выход из режима блокировки в общий режим производится
- аналогично переводу в режим блокировки с помощью блокирующего ключа (до серии коротких сигналов)
- коротким касанием мастер-ключа (серия коротких сигналов).

Управление замком (открывание).
Коснитесь ключом контактора. Если код ключа совпадает с кодом, имеющимся в памяти контроллера, замок приводится в состояние открыт на время не менее “времени открывания”. В состояние закрыт замок устанавливается после размыкания дверного геркона (дверь закрыта) только по истечении “времени открывания”. Если непрерывно открыта дверь ( контакты геркона замкнуты), то контроллер сигнализирует в течении 15 сек о состоянии открытой двери. В случае отсутствия геркона состояние закрыт наступает через “время открывания”. Если код ключа не совпадает с кодом, имеющимся в памяти, контроллер выдает два коротких сигнала подтверждающих считывание, но указывающих на несовпадение кодов. Нажмите дверную кнопку. Замок установится в состояние открыт на время не менее “времени открывания”. В состояние закрыт замок устанавливается после размыкания дверного геркона (дверь закрыта – электрические контакты геркона разомкнуты) только по истечении “времени открывания”. В случае отсутствия геркона состояние закрыт наступает через “время открывания”. Если кнопка удерживается, то замок находится в состоянии открыт.

Порядок использования перемычек.
В комплекте контроллера поставляется одна перемычка, которая используется в случаях программирования и установки в режим электромеханического замка (всего пять положений –см. схему подключения контроллера).

Положение №1- устанавливает логику работы силового каскада.
· без перемычки – электромагнитный замок, в состоянии закрыт подано напряжение;
· с перемычкой – электромеханический замок, в состоянии закрыт снято напряжение.

Положение №2- для стирания памяти контроллера. Для этого выключить питание замка, установить перемычку и включить питание. По завершению стирания серия коротких сигналов.
*-Стираются все ключи, запрограммированное время открывания стирается (устанавливается заводское - 3 сек.)

Положение №3- для перехода в режим «добавление простых ключей». Для этого выключить питание замка, установить перемычку и включить питание. После сигнала контроллер находится:
· в режиме добавления простых ключей ( можно добавить простые, блокирующие ключи без мастер-ключа),
· для записи информации с помощью DS1996 ( без мастер-ключа) в контроллер и на оборот. При касании DS1996:
– сигнализация одним сигналом - ключ DS1996 подготовлен к считыванию или записи. Далее ожидать завершения операции до серии коротких сигналов (если через 5 сек нет сигналов, то операцию повторить)
– если два сигнала, то ключ DS1996 не подготовлен.

Положение №4- штатное место, не влияет на работу контроллера.

Положение №5- в контроллер, подключённый к ПК через адаптер АС-Z, может записываться база ключей, созданная в ПК.

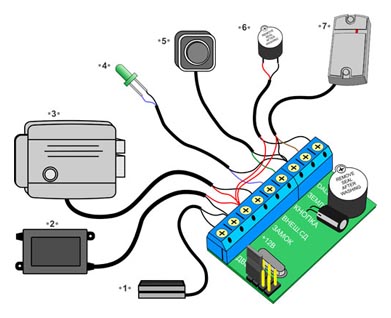

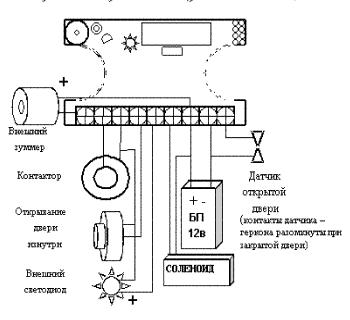

Схема подключения
